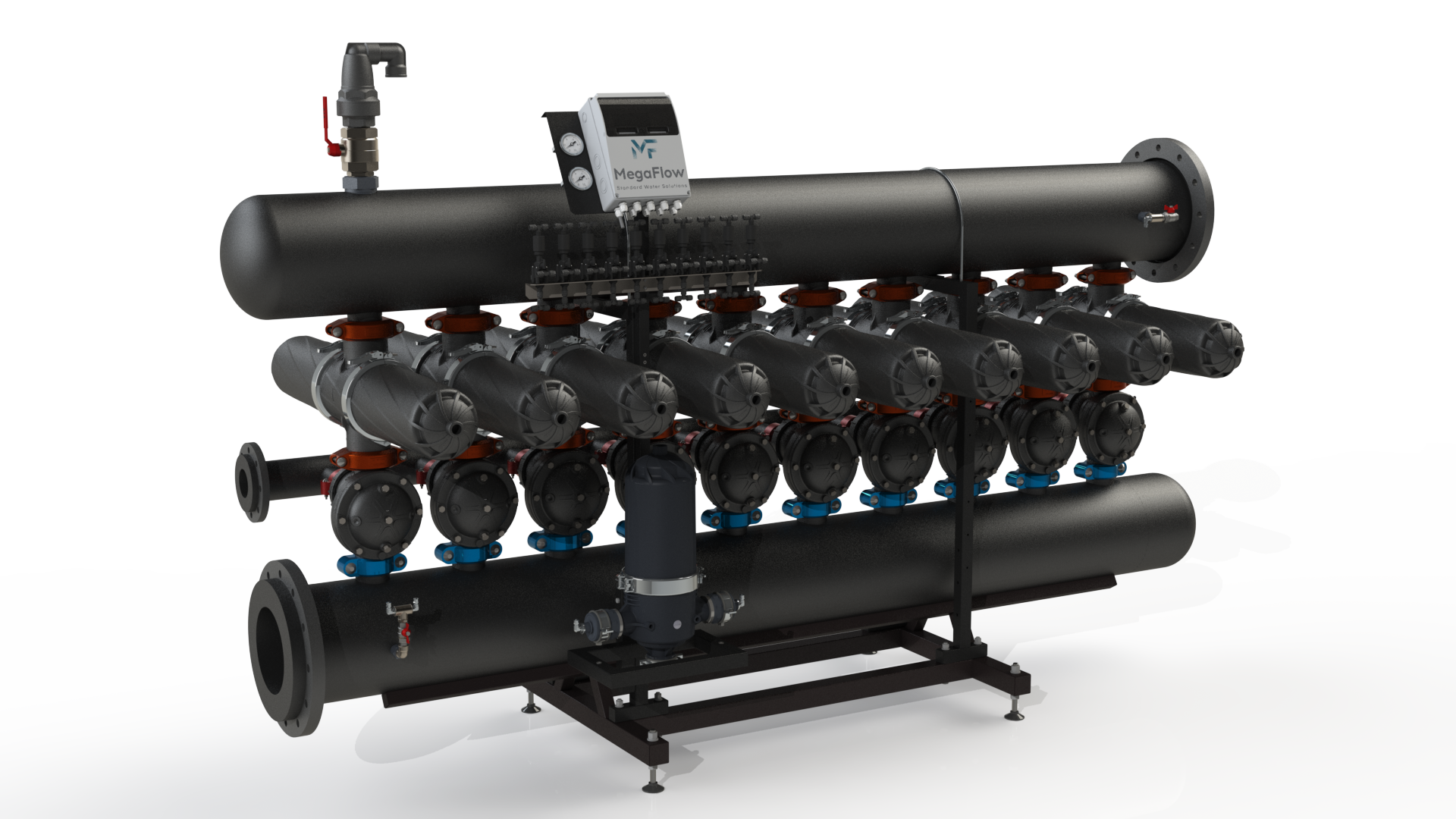

ADF 1032R-SV-12 — це потужний промисловий комплекс вертикального виконання з автоматичним керуванням, створений для безперервного механічного очищення великих і надвеликих потоків води від піску, мулу, окалини, іржі, глинистих суспензій та інших нерозчинних домішок. Система складається з 10 потужних спарених (подвійних) фільтраційних модулів серії 32 із сумарною корисною площею фільтрації 32 800 см² (по 3280 см² на кожну колбу). Комплекс оснащений магістральними колекторами максимального промислового діаметра — 12 дюймів (DN300), що забезпечує колосальну пропускну здатність, повністю мінімізує внутрішній гідравлічний опір та гарантує стабільну роботу у складі високопродуктивних інженерних мереж для об'єктів із витратою води понад 500 м³/год.

Дана модель належить до лінійки Megaflow (маркування R), де ключовим інженерним пріоритетом є досягнення максимальної капітальної вигоди та доступної вартості обладнання для об'єктів з обмеженим бюджетом. Використання надійних промислових комплектуючих із якісного вторинного пластику високої щільності дозволяє отримати надійну автоматизовану станцію за вигідною вартістю без втрати загальної гідравлічної ефективності очищення. Вертикальне розташування спарених колб (модифікація SV) забезпечує ідеальну інженерну ергономіку та мінімальну займану площу технічного приміщення. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні інженерні вимоги вашого технологічного проєкту.

Система ADF 1032R-SV-12 забезпечує безперервну глибинну тривимірну фільтрацію води та автоматичне самоочищення за рахунок гідродинамічного керування зворотними потоками рідини:

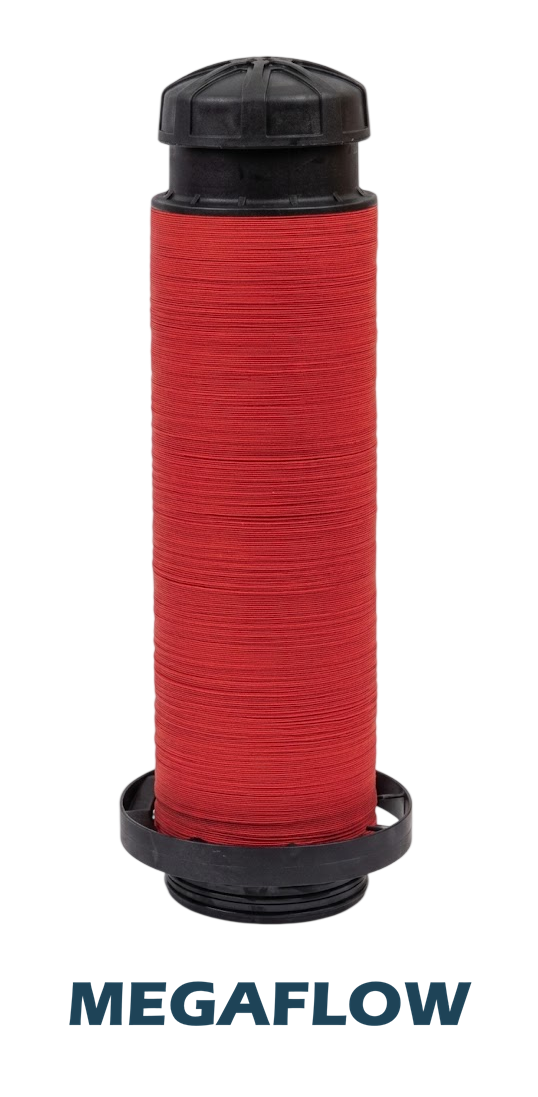

• Процес фільтрації: Вихідна сира вода під тиском надходить через масивний вхідний 12-дюймовий колектор і розподіляється по 10 спарених модулях. Всередині кожної колби вода проходить у напрямку ззовні всередину крізь пакети щільно стиснутих полімерних дисків. Механічні забруднення та нерозчинні домішки надійно затримуються у мікроканавках пакета дисків. Завдяки перехресному нанесенню насічок при стисканні ламелей утворюється складна просторова 3D-матриця, яка забезпечує глибинне об'ємне очищення, затримуючи частки як на поверхні, так і всередині патрона. Відфільтрована чиста вода збирається у внутрішній порожнині дисків і виходить через магістральний колектор до споживача.
• Діагностика та контроль: Спеціальний промисловий контролер Megaflow за допомогою датчиків постійно моніторить перепад тиску на вхідному та вихідному колекторах системи. При накопиченні механічного бруду в лабіринтах дисків зростає гідравлічний опір станції.
• Самоочищення (зворотна промивка): При досягненні заданого перепаду тиску (0,5–0,7 бар) або після закінчення встановленого часу на таймері автоматика запускає циклічний режим регенерації. Система промиває модулі послідовно і строго по черзі (по одній спареній колбі за такт). Автоматичний триходовий гідравлічний клапан перекриває вхід вихідної води до модуля і відкриває дренажний вихід. Під дією зворотного току води пакет дисків розтискається, пружина послаблюється, а спрямовані струмені води через внутрішні форсунки змушують диски стрімко обертатися. Весь накопичений осад моментально вимивається з мікроканавок і скидається в дренажний колектор всього за 25–30 секунд. Решта 9 модулів у цей час продовжують працювати у штатному сервісному режимі, забезпечуючи безперебійне водопостачання об'єкта та живлячи промивний потік для модуля, що очищується, у режимі 24/7.

• Максимальна економічність (високий CAPEX-оптимум): Пропонує найкращу ціну в класі надвисокої промислової продуктивності за рахунок використання комплектуючих індустріальної серії Megaflow R. Це найбільш раціональне та збалансоване рішення для великих інженерних проєктів, де необхідно мінімізувати первинні капітальні інвестиції.
• Велика пропускна здатність: Масивні колектори діаметром 12 дюймів та 10 робочих спарених модулів повністю мінімізують внутрішній гідравлічний опір установки та дозволяють стабільно інтегрувати систему в магістралі з великою витратою води (від 500 м³/год).
• Економія місця та вертикальна компактність: Вертикальне розташування колб (виконання SV) робить загальну конструкцію станції максимально компактною. Це дозволяє розмістити обладнання величезної потужності на обмеженій площі, що ідеально підходить для мобільних контейнерних станцій водопідготовки або монтажу в обмежених просторах технічних приміщень цеху.
• Повна автономність та автоматизація: Повна автоматизація процесу регенерації за допомогою контролера Megaflow виключає необхідність постійної присутності технічного персоналу, ручного нагляду або фізичного чищення елементів.
• Надійність та спрощений сервіс: Спарена інженерна колба серії 32 містить у єдиному корпусі два великі фільтраційні патрони і має корисну площу фільтрації 3280 см² (вдвічі більше за стандартні одинарні моделі). Це дозволяє суттєво зменшити кількість запірної арматури, триходових клапанів, соленоїдів та зварних фітингів, що спрощує сервіс та мінімізує ризик протікання.

Автоматична дискова станція ADF 1032R-SV-12 є професійним вибором для великих промислових об'єктів B2B сегмента, муніципальних мереж та великих аграрних підприємств із високими вимогами до безперервності потоку та капітальної оптимізації.

Основні сфери застосування:

• Агропромисловий сектор та іригація: Масштабні магістральні системи зрошення, тепличні комплекси та автоматизований крапельний полив сільськогосподарських угідь великої площі при безпосередньому заборі води з відкритих поверхневих водойм, річок або каналів із високим вмістом піску та каламуті.
• Промислові підприємства та енергетика: Надійний механічний захист замкнутих та відкритих контурів охолодження технічної води, контурів підживлення великих промислових градирень, запірно-регулюючої арматури та великого насосного обладнання від механічного та абразивного зносу.
• Муніципальне господарство та водоканали: Попередня очистка та глибока механічна підготовка величезних об'ємів річкової або свердловинної води перед подачею в загальну розподільчу мережу або на центральні станції очищення.
• Префільтрація перед тонкою водопідготовкою: Перший ступінь грубого та середнього механічного очищення потоку на великих підприємствах перед ультрафільтраційними мембранами або промисловими установками зворотного осмосу серії Megaflow Industrial з високим рівнем водозабору.

Задачі, які вирішує система:

• Стабільне видалення механічних забруднень: Ефективне затримання піску, мулу, іржі, глинистих суспензій та окалини у безперервному автоматичному режимі (номінальний рейтинг фільтрації гнучко підбирається в діапазоні від 20 до 200 мікрон).
• Захист дорогого технологічного обладнання: Повне запобігання передчасному абразивному виходу з ладу дорогого насосного парку, регулюючої арматури, делікатних технологічних форсунок та контурів промислових теплообмінників від абразивних пошкоджень.

1. Чим Megaflow (R) принципово відрізняється від преміальної лінійки Azud (A)?

Установки серії Azud (маркування A) належать до преміального інженерного сегмента, виготовляються з первинного армованого пластику, використовують запатентовану відцентрову технологію Helix (крильчатка для закручування потоку) та потребують меншого тиску для промивки (від 1,5–2 бар). Серія Megaflow (маркування R) орієнтована на максимально доступну ціну і виготовляється з вторинної полімерної сировини високої щільності. У ній відсутній відцентровий ефект Helix, а для якісного розтискання дисків під час регенерації зворотним током потрібен вищий тиск промивки — не менше 2,5–3 бар, проте за капітальними інвестиціями вона є значно вигіднішою для проєктів із фіксованим бюджетом.

2. Що конкретно означає «спарена колба» серії 32?

Це означає, що кожен фільтраційний модуль об'єднує в єдиному посиленому полімерному корпусі два великі фільтраційні патрони. Корисна площа фільтрації такої колби становить 3280 см², що рівно вдвічі більше за площу стандартної одинарної колби 16-ї серії (1640 см²). Це унікальне конструктивне рішення дозволяє досягти гігантської потужності станції при меншій кількості модулів, значно скорочуючи габарити системи та кількість запірних клапанів, роблячи всю дискову установку компактнішою.

3. Чи зупиняється або обмежується водопостачання об'єкта під час самоочищення?

Ні, технологічний процес фільтрації та подачі води не припиняється ні на секунду. Завдяки послідовному промиванню модулів (автоматика перемикає гідравлічні клапани строго по черзі, по одній спареній колбі за такт), решта 9 модулів продовжують безперебійно працювати у штатному сервісному режимі. Система забезпечує стабільний і безперервний потік очищеної води клієнту на об'єкт без коливань тиску в магістралі.

4. Чи можна встановити станцію ADF 1032R-SV-12 у мобільний контейнер?

Так, вертикальне виконання SV (Standard Vertical) та особлива архітектура колекторної групи спеціально розроблені для компактного монтажу в обмеженому просторі. Це ідеально підходить для інтеграції установки в мобільні блочно-контейнерні станції водопідготовки, рамні конструкції або при розміщенні у вузьких приміщеннях насосних станцій.
