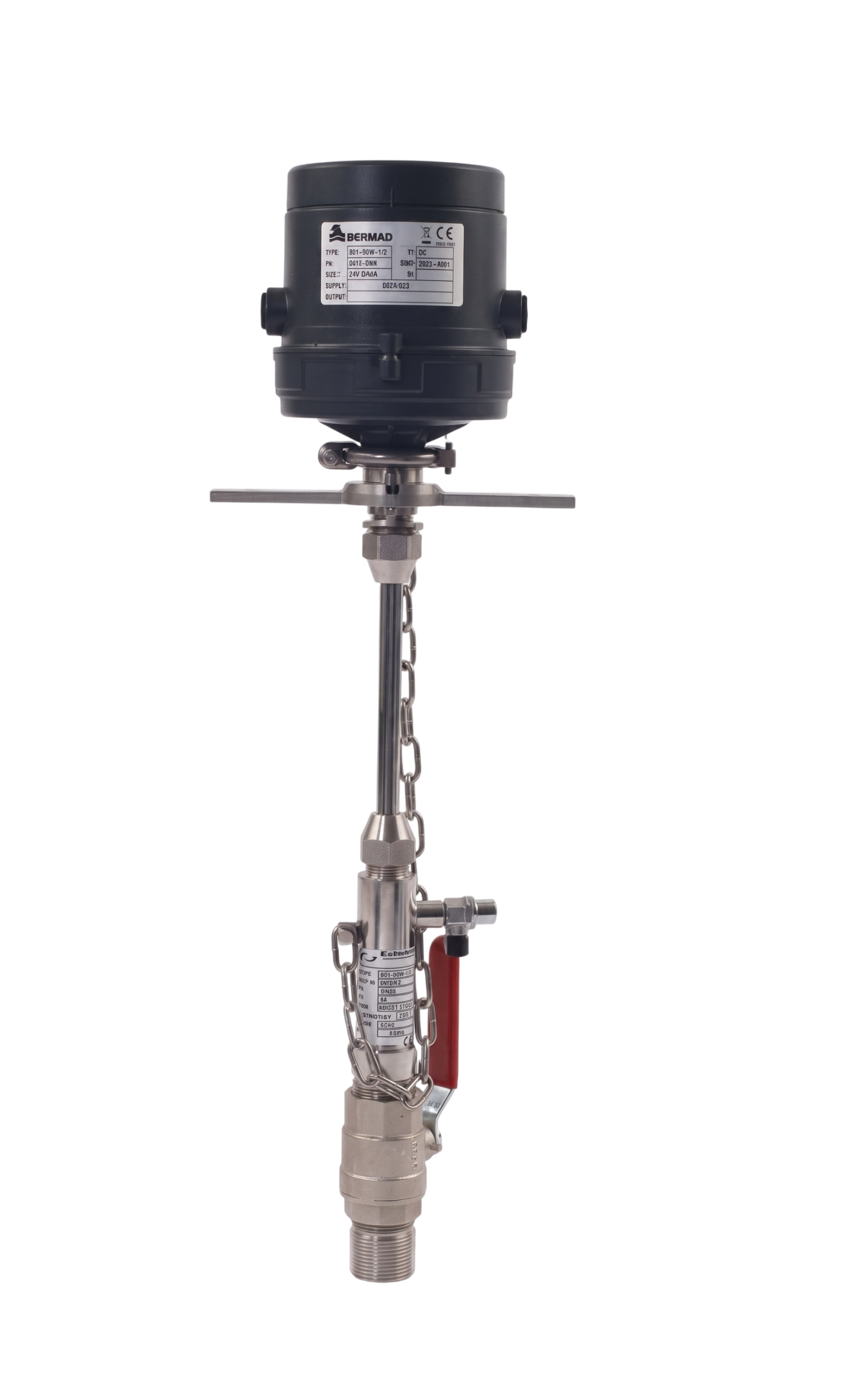

Електромагнітний витратомір MFM-1222 (MUT-1222) — це промисловий врізний прилад для вимірювання витрати води у трубопроводах діаметром від DN50 до DN2600 (від 2 до 104 дюймів). Доступний у варіантах з автономним живленням від батареї (модифікація MC406) або від електромережі змінного струму (модифікація MC608).

Цей промисловий витратомір води розроблений для інтеграції в діючі системи водопостачання без їхньої зупинки («гаряча врізка» / hot tapping). Він вирішує задачу точного двонаправленого комерційного та технологічного обліку води в магістралях, де встановлення повнопрохідного лічильника є економічно недоцільним або технічно неможливим.

Робота MFM-1222 базується на законі електромагнітної індукції Фарадея. Коли електропровідна рідина проходить через магнітне поле, яке створюється котушками приладу, виникає електрорушійна сила (ЕРС).

У врізній конструкції MUT-1222 датчик із двома електродами з нержавіючої сталі AISI 316L занурюється у потік на 1/8 внутрішнього діаметра труби (точка середньої осьової швидкості). Електроди фіксують напругу, яка прямо пропорційна швидкості потоку рідини. Далі електронний перетворювач (MC406 або MC608) обчислює об'ємну витрату на основі введеного діаметра труби та передає дані в систему диспетчеризації. Прилад здатен вимірювати швидкість потоку в діапазоні від 0,015 м/с до 10 м/с.

• Монтаж під тиском («Hot tap»): Встановлення витратоміра здійснюється без зупинки потоку рідини та скидання тиску в системі (витримує робочий тиск до 20 бар).
• Відсутність втрат тиску: Оскільки прилад не має рухомих частин, а зонд (12 мм) займає мінімальну площу перерізу труби, гідравлічний опір зведений до нуля.
• Універсальність інтеграції: Підтримка інтерфейсів Modbus, аналогового виходу 4-20 мА, імпульсних виходів та протоколу HART. Можливість встановлення модуля GSM/GPRS для автоматичної передачі даних.
• Автономність (для моделі MC406): Літієва батарея забезпечує до 10 років роботи приладу без підключення до електромережі.
• Ступінь захисту IP68: Корпус і датчик витримують тривале затоплення (занурення на глибину до 1,5 м), що дозволяє монтувати прилад у підземних колодязях.
• Збереження даних: Вбудована пам'ять (EEPROM) автоматично зберігає до 100 000 записів активного логування.

Електромагнітний витратомір для трубопроводу MFM-1222 (MUT-1222) застосовується в агропромисловому комплексі, на водоканалах та промислових об'єктах.

Типові сценарії використання:

• Моніторинг магістральних мереж та зонування (DMA): Організація обліку на великих діаметрах (до DN2600), де звичайні фланцеві витратоміри неможливо встановити.
• Контроль витоків у системі водопостачання: Завдяки високій чутливості прилад фіксує мінімальні зміни швидкості потоку, що допомагає оперативно виявляти приховані пориви.
• Аудит і профілювання витрат: Перевірка точності стаціонарних лічильників води без їх демонтажу (MUT-1222 може використовуватись як портативний інструмент).
• Облік сирої води та стоків: Відсутність фільтрів та рухомих механізмів гарантує стабільну роботу навіть із забрудненою водою.

1. Чи потрібно зупиняти водопостачання для встановлення цього витратоміра?

Ні. Модель MUT-1222 розрахована на «гарячу врізку» під робочим тиском до 20 бар через 1-дюймовий кульовий кран. Процес не зупиняється.

2. Яка похибка вимірювання у врізного витратоміра MUT-1222?

Для врізних датчиків точність становить 2% від виміряного значення швидкості +/- 2 мм/с. Це стандартний і достатній показник для магістрального технологічного обліку.

3. На які діаметри труб можна встановити цей магнітний витратомір води?

Прилад випускається у трьох розмірах (Small, Medium, Large) і перекриває діапазон труб від 50 мм до 2600 мм (від 2 до 102 дюймів).

4. Що робити, якщо в колодязі немає електрики?

Використовуйте модифікацію з конвертером MC406. Він живиться від літієвої батареї (3.6 В), заряду якої вистачає на термін до 10 років роботи.

5. Як передавати дані з витратоміра в SCADA-систему?

Прилад має імпульсні виходи, Modbus, 4-20 мА. Також доступний опціональний модуль GSM/GPRS для передачі даних на FTP-сервер, через SMS або на веб-портал.
