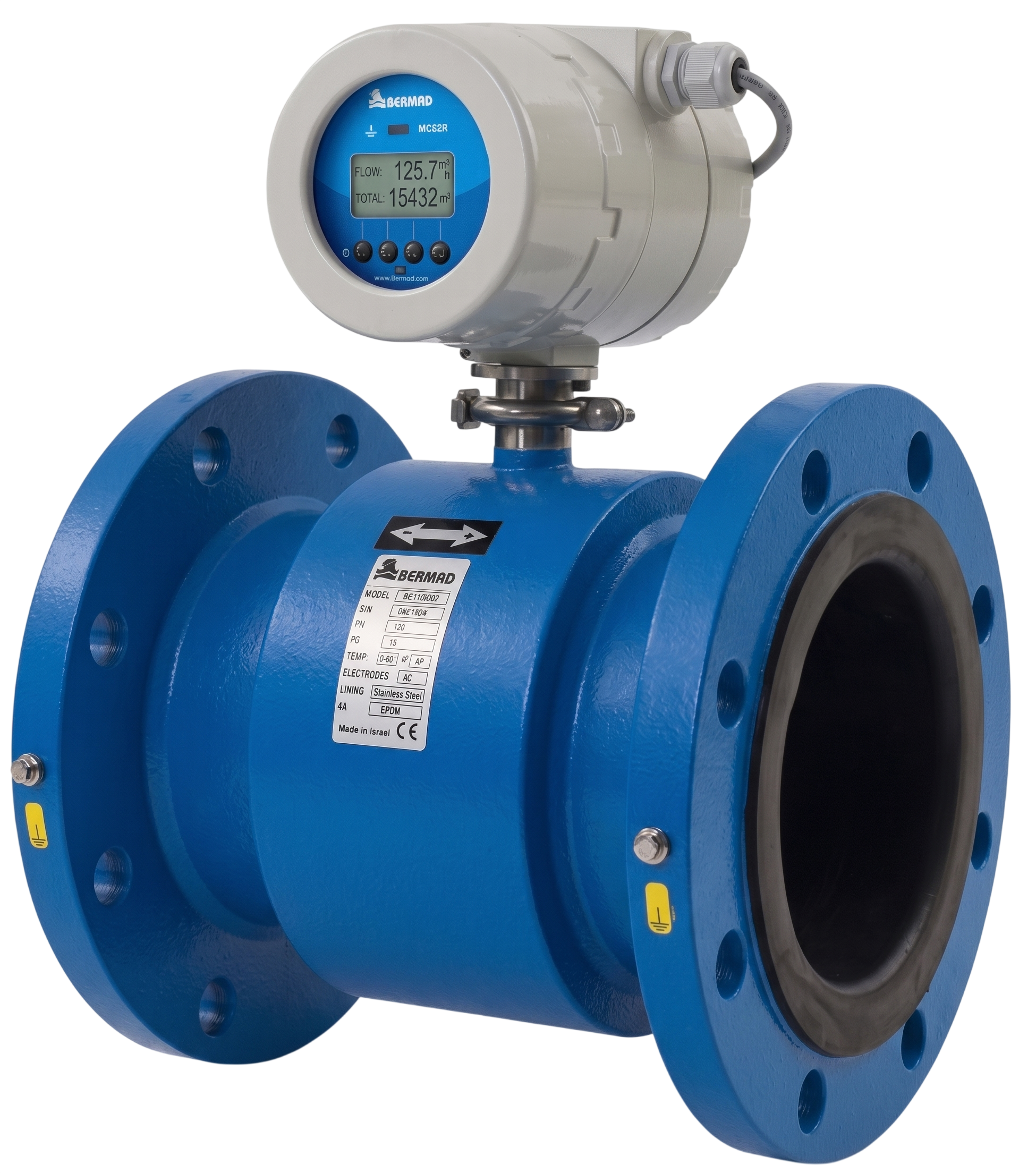

Електромагнітний витратомір MFM-2200 (MUT2200) — це фланцевий промисловий прилад для високоточного двонаправленого вимірювання витрати питної води, технічної води, агрохімікатів, пульпи та промислових стічних вод. Прилад розрахований на роботу в трубопроводах широкого діапазону — від DN15 (1/2") до DN2500 (100").

Витратомір вирішує задачу точного комерційного та технологічного обліку в умовах високих навантажень. Корпус зі ступенем захисту IP68 дозволяє монтувати прилад у затоплювальних колодязях або безпосередньо у ґрунт без ризику виходу з ладу електроніки. Залежно від умов об'єкта, модель комплектується електронним перетворювачем з живленням від мережі змінного/постійного струму (MC608) або автономним батарейним блоком (MC406) із терміном служби до 10 років.

Витратомір працює за законом електромагнітної індукції Фарадея. Коли електропровідна рідина (із провідністю > 20 µS/cm або > 5 µS/cm) рухається через магнітне поле, створене котушками всередині вимірювального каналу, на вимірювальних електродах виникає електрична напруга. Ця напруга прямо пропорційна швидкості потоку.

Технічні особливості вимірювального тракту:

• Футеровка каналу: Внутрішня поверхня футерована ебонітом (твердою гумою) для температур від -40°C до +80°C або PTFE (фторопластом) для агресивних і високотемпературних середовищ від -40°C до +130°C (опціонально до +180°C).
• Матеріал електродів: У базовій комплектації застосовуються електроди зі сплаву Hastelloy C. Для хімічно агресивних рідин доступні виконання з титану, танталу, платини або Hastelloy B.
• Детекція порожньої труби: Окремий електрод детекції порожньої труби (стандарт для ≥ DN65) запобігає хибним нарахуванням об'єму при відсутності рідини в магістралі.
• Діапазон вимірювання охоплює швидкості потоку від 0,015 м/с до 10 м/с, фіксуючи як мінімальний нічний водорозбір, так і пікові технологічні скиди.

• Відсутність гідравлічного опору (ΔP = 0): Повнопрохідна конструкція не має рухомих елементів і звужень всередині вимірювальної труби. Це виключає втрати тиску в мережі та усуває ризик засмічення механічними домішками (мул, пісок, волокна).
• Висока точність вимірювання: Базова похибка становить ±0,2% від виміряного значення ±2 мм/с (на вимогу доступне виконання з похибкою ±0,1% / MID Class 1).
• Повний герметичний захист (IP68): Можливість занурення у воду на глибину до 1,5 метра або підземного безколодязного монтажу завдяки заливці комутаційної камери спеціальною смолою.
• Гнучка диспетчеризація та зв'язок: Підтримка протоколів Modbus RTU, HART, аналогового виходу 4-20 мА та двох цифрових / імпульсних виходів. Додатковий GSM/GPRS модуль забезпечує автоматичну передачу архівних даних на FTP-сервер або хмарний портал.
• Мультипараметричний моніторинг: Приєднання додаткових датчиків дозволяє одночасно вимірювати витрату, тиск та температуру в одній точці трубопроводу.

Електромагнітний лічильник води MFM-2200 розроблений для вирішення задач у сферах із підвищеними вимогами до точності вимірювання, надійності та зносостійкості.

• Водоканали та комунальне господарство: Використовується для точного обліку води та контролю комерційних втрат. На відміну від механічних лічильників, MFM-2200 здатний фіксувати навіть низькі швидкості потоку — від 0,015 м/с, що особливо важливо для виявлення нічних витоків і контролю зон DMA (District Metering Areas).
• Агропромисловий комплекс та системи зрошення: Підходить для роботи з водою, що містить пісок, мул та інші тверді включення. Повнопрохідна конструкція без рухомих частин не має турбіни, яка може засмічуватися або зношуватися, тому лічильник не потребує регулярного очищення вимірювального механізму.
• Промислове водоочищення та очисні споруди: Може застосовуватися для вимірювання витрати стічних вод, шламів та інших агресивних середовищ. Залежно від складу робочого середовища підбираються відповідні матеріали футеровки та електродів, зокрема PTFE, ебоніт, Hastelloy або титан.
• Автоматизовані системи та АСУ ТП / SCADA: MFM-2200 може використовуватися на віддалених об'єктах для автоматизованого збору та передачі даних про споживання води. Виконання з автономним живленням від батареї забезпечує тривалу роботу без підключення до мережі 220 В, а бездротова передача даних через GSM/GPRS дозволяє інтегрувати прилад у системи дистанційного моніторингу.
