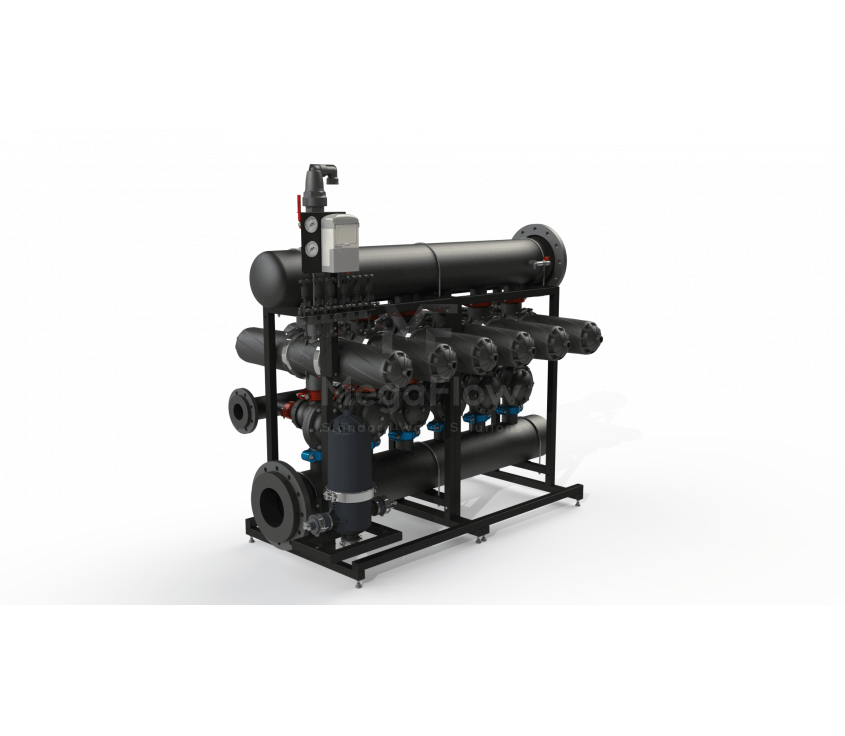

ADF 632R-SV-10 — це потужна промислова дискова фільтраційна станція вертикального виконання з автоматичним керуванням, розроблена для безперервного механічного очищення великих потоків води від піску, мулу, окалини, іржі, глинистих суспензій та інших нерозчинних домішок. Система базується на шести потужних спарених (подвійних) фільтраційних модулях серії 32 із сумарною корисною площею фільтрації 19 680 см² (по 3280 см² на кожну колбу). Комплекс оснащений магістральними колекторами великого діаметра — 10 дюймів (DN250), що забезпечує значну пропускну здатність, мінімізує внутрішній гідравлічний опір та гарантує стабільну роботу у складі високопродуктивних інженерних мереж для масштабних технологічних процесів.

Дана модель належить до лінійки Megaflow (маркування R), де ключовим інженерним пріоритетом є досягнення максимальної капітальної вигоди та доступної вартості обладнання. Використання надійних промислових комплектуючих із вторинного пластику високої щільності дозволяє суттєво знизити ціну первинних інвестицій у проєкт без втрати загальної гідравлічної ефективності очищення. Вертикальне розташування спарених колб (модифікація SV) забезпечує ідеальну ергономіку та мінімальну займану площу. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні інженерні вимоги вашого технологічного проєкту.

Система ADF 632R-SV-10 забезпечує глибоку механічну очистку води за рахунок пакету щільно стиснутих дисків з автоматичним гідродинамічним керуванням зворотними потоками рідини:

• Процес фільтрації: Вихідна сира вода під тиском надходить через вхідний 10-дюймовий колектор і розподіляється по шести фільтраційних модулях. Всередині кожної спареної колби вода проходить у напрямку ззовні всередину крізь пакети щільно стиснутих полімерних дисків із мікроканавками. Механічні домішки надійно затримуються у канавках дискових пакетів, які завдяки перехресному нанесенню насічок забезпечують об'ємну глибоку фільтрацію, затримуючи частки як на поверхні, так і в самій 3D-структурі патрона. Відфільтрована чиста вода збирається у внутрішній порожнині дисків і виходить через магістральний колектор споживачеві.
• Автоматичний контроль: Промисловий контролер Megaflow постійно заміряє різницю тиску на вході та виході за допомогою датчиків. При накопиченні механічного бруду в лабіринтах ламелей зростає гідравлічний опір системи, і при досягненні заданого порогу забруднення (перепаду тиску 0,5–0,7 бар) або за налаштованим таймером автоматика запускає циклічний режим самоочищення.
• Зворотна промивка: Станція очищує фільтраційні модулі послідовно і строго по черзі (по одній спареній колбі за такт). Автоматичний триходовий гідравлічний клапан першого модуля перекриває вхід вихідної брудної води та з'єднує внутрішню порожнину з лінією скидання. Під дією зворотного току води дисковий пакет розтискається, пружина послаблюється, і диски починають вільно обертатися навколо своєї осі. Високошвидкісні тангенціальні струмені води через внутрішні форсунки повністю вимивають весь накопичений осад у дренажний колектор за 25–30 секунд. Решта 5 модулів у цей час продовжують працювати у штатному сервісному режимі, забезпечуючи безперервну подачу чистої води на об'єкт і живлячи промивний потік, що гарантує стабільність водопостачання 24/7.

• Максимальна економічна вигода: Забезпечує найнижчу вартість літра відфільтрованої води у своєму класі завдяки використанню комплектуючих індустріальної серії Megaflow R. Це ідеальне рішення для великих проєктів, де необхідно мінімізувати термін окупності капітальних інвестицій.
• Висока пропускна потужність: Великий 10-дюймовий діаметр колекторів та оптимізована конфігурація спарених модулів серії 32 дозволяють стабільно працювати з великими об'ємами води без суттєвих втрат тиску та без лавиноподібного зростання гідравлічного опору на вузлі.
• Компактна інженерна ергономіка: Вертикальне розташування спарених колб (модифікація SV) дозволяє компактно монтувати систему в умовах обмежених просторів виробничих цехів, наприклад, у мобільних контейнерних установках, на настінних металевих конструкціях або блочно-модульних рамах.
• Гнучке інженерне масштабування: Модульна архітектура конструкції дозволяє легко і швидко збільшувати загальну продуктивність станції очищення за потреби розширення виробництва шляхом простого паралельного підключення додаткових спарених модулів до колектора.
• Надійність промислової автоматики: Інтелектуальний контролер повністю керує всіма циклами регенерації, виключаючи людський фактор. Автоматика гнучко адаптується під умови експлуатації та захищає систему від критичного виходу з ладу за допомогою вбудованих аварійних алгоритмів.

Автоматична дискова станція ADF 632R-SV-10 є оптимальним вибором для масштабних інженерних об'єктів B2B сегмента з великим водоспоживанням, де потрібна висока експлуатаційна надійність при фіксованому капітальному бюджеті.

Типові сфери застосування:

• Агропромисловий комплекс: Високопродуктивна фільтрація великих об'ємів води для великих магістральних іригаційних систем, захисту вузлів введення добрив та безперебійного крапельного поливу сільськогосподарських угідь великої площі.
• Промислові підприємства: Надійний механічний захист замкнутих та відкритих контурів охолодження технічної води, контурів підживлення великих градирень, запірно-регулюючої арматури та потужних насосних станцій від засмічення.
• Попередня префільтраційна очистка: Перший етап грубого та середнього механічного очищення потоку перед промисловими мембранними системами зворотного осмосу серії Megaflow Industrial або ультрафільтрації на підприємствах із великим споживанням технічної води.

Задачі, які вирішує система:

• Ефективне видалення механічного бруду: Стабільне та безкомпромісне затримання піску, мулу, іржі, окалини та інших завислих часток (номінальний рейтинг фільтрації гнучко підбирається в діапазоні від 20 до 200 мікрон).
• Забезпечення безперервного водопостачання: Постійна цілодобова подача чистої води споживачеві на об'єкт у режимі 24/7 без зупинок технологічного процесу на промивку або обслуговування.
• Радикальне зниження операційних витрат (OPEX): Зведення витрат на сервіс до абсолютного мінімуму за рахунок використання безкартриджної технології — багаторазові диски миються автоматично та не потребують постійної заміни чи витратних матеріалів.

1. У чому головна інженерна різниця між комплектуючими Azud (A) та Megaflow (R)?

Компоненти іспанського виробництва Azud (серія A) належать до преміального сегмента, виготовляються виключно з первинного армованого пластику, використовують запатентовану гідродинамічну крильчатку Helix (відцентровий ефект) та потребують меншого тиску для промивки (від 1,5–2 бар). Серія Megaflow (R) розроблена з пріоритетом на максимальну цінову доступність, корпуси виготовляються з вторинної полімерної сировини високої щільності, в них відсутній відцентровий ефект Helix, а для якісного розтискання дисків під час регенерації потрібен вищий тиск промивки — не менше 2,5–3 бар. Модель ADF 632R-SV-10 є ідеальним рішенням для інженерних проєктів з обмеженим бюджетом.

2. Що конструктивно дає спарена колба серії 32?

Спарена інженерна колба серії 32 об'єднує в єдиному посиленому корпусі два великі фільтраційні патрони. Це збільшує корисну робочу площу фільтрації кожного модуля до 3280 см², що рівно вдвічі більше за площу стандартної одинарної колби 16-ї серії (1640 см²). Таке інженерне рішення дозволяє побудувати надпотужну систему в значно компактнішому виконанні, суттєво зменшити кількість запірної арматури, зварних фітингів та триходових клапанів, що сильно підвищує надійність станції та спрощує її сервісне обслуговування.

3. Який тиск необхідний для коректної та стабільної роботи цієї системи?

Для того щоб автоматичний цикл регенерації дискових пакетів Megaflow проходив ефективно, а пакети дисків повністю розтискалися та промивалися зворотним током води, мінімальний гідравлічний тиск на вході в систему під час промивки повинен становити не менше 2,5–3 бар. При нижчому тиску диски не зможуть повністю звільнитися від затиску, що призведе до їх неповного відмивання.

4. Чи можна замовити систему з іншим діаметром магістральних колекторів?

Так, маркування «10» у назві станції вказує на базовий стандартний діаметр підключення (10 дюймів / DN250). За потреби наші інженери можуть розробити та виготовити індивідуальну конфігурацію колекторної групи (наприклад, 8 або 12 дюймів) залежно від гідравлічних умов, швидкості потоку та технічних параметрів вашого існуючого трубопроводу на об'єкті.
