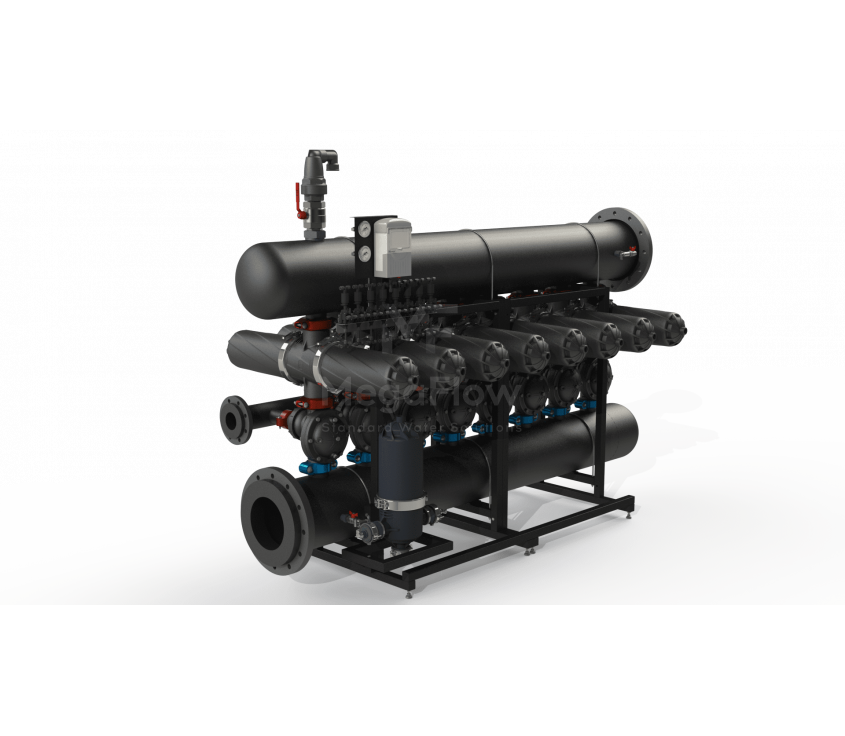

ADF 832R-SV-12 — це промислова автоматична дискова фільтраційна станція вертикального виконання, розроблена для безперервного механічного очищення великих і надвеликих потоків води від піску, мулу, окалини, іржі, глинистих суспензій та інших нерозчинних домішок. Система базується на восьми потужних спарених (подвійних) фільтраційних модулях серії 32 із сумарною корисною площею фільтрації 26 240 см² (по 3280 см² на кожну колбу). Комплекс оснащений магістральними колекторами максимального промислового діаметра — 12 дюймів (DN300), що забезпечує колосальну пропускну здатність, повністю мінімізує внутрішній гідравлічний опір та гарантує стабільну роботу у складі високопродуктивних інженерних мереж для об'єктів із витратою води понад 500 м³/год.

Дана модель належить до лінійки Megaflow (маркування R), де ключовим інженерним пріоритетом є досягнення максимальної капітальної вигоди та доступної вартості обладнання. Використання надійних промислових комплектуючих із вторинного пластику високої щільності дозволяє суттєво знизити ціну первинних інвестицій у проєкт без втрати загальної гідравлічної ефективності очищення. Вертикальне розташування спарених колб (модифікація SV — Standard Vertical) забезпечує ідеальну інженерну ергономіку та мінімальну займану площу технічного приміщення. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні інженерні вимоги вашого технологічного проєкту.

Система ADF 832R-SV-12 забезпечує глибоку механічну очистку води за рахунок пакету щільно стиснутих дисків з автоматичним гідродинамічним керуванням зворотними потоками рідини:

• Процес фільтрації: Вихідна сира вода під тиском надходить через масивний вхідний 12-дюймовий колектор і розподіляється по восьми фільтраційних модулях. Всередині кожної спареної колби вода проходить у напрямку ззовні всередину крізь пакети щільно стиснутих полімерних дисків із мікроканавками. Механічні домішки надійно затримуються у канавках дискових пакетів, які завдяки перехресному нанесенню насічок забезпечують об'ємну глибоку фільтрацію, затримуючи частки як на поверхні, так і в самій 3D-структурі патрона. Відфільтрована чиста вода збирається у внутрішній порожнині дисків і виходить через магістральний колектор споживачеві.
• Контроль забруднення: Промисловий контролер Megaflow постійно моніторить різницю тиску на вході та виході за допомогою датчиків. При накопиченні механічного бруду в лабіринтах ламелей зростає гідравлічний опір системи, і як тільки перепад досягає заданого порогу забруднення (0,5–0,7 бар) або за налаштованим таймером автоматика запускає циклічний режим самоочищення.
• Зворотна промивка (самоочищення): Станція очищує фільтраційні модулі послідовно і строго по черзі (по одній спареній колбі за такт). Автоматичний триходовий гідравлічний клапан першого модуля перекриває вхід вихідної брудної води та з'єднує внутрішню порожнину з лінією скидання. Під дією зворотного току води дисковий пакет розтискається, пружина послаблюється, і диски починають вільно обертатися навколо своєї осі. Високошвидкісні струмені води через внутрішні форсунки повністю вимивають весь накопичений осад у дренажний колектор всього за 25–30 секунд. Решта 7 модулів у цей час продовжують працювати у штатному сервісному режимі, забезпечуючи безперервну подачу чистої води на об'єкт і живлячи промивний потік, що гарантує стабільність водопостачання та роботу комплексу в режимі 24/7.

• Максимальна економічна вигода: Використання промислових комплектуючих індустріальної серії Megaflow R із вторинного пластику високої щільності дозволяє отримати надпотужну фільтраційну систему за значно нижчою ціною порівняно з аналогами преміум-сегменту, суттєво оптимізуючи капітальні інвестиції (CAPEX).
• Висока пропускна здатність: Масивні колектори діаметром 12 дюймів забезпечують вільне проходження великих об'ємів води без суттєвих гідравлічних втрат тиску, що є ідеальним інженерним рішенням для об'єктів з високою витратою води від 500 м³/год.
• Економія місця та ергономіка: Вертикальне розташування спарених колб (виконання SV) робить загальну конструкцію станції максимально компактною. Це дозволяє легко розміщувати її в обмежених технічних приміщеннях, монтувати на настінних металевих рамах або інтегрувати в мобільні контейнерні станції водоочищення.
• Повна автономність та автоматизація: Інтелектуальний контролер Megaflow повністю керує всіма циклами регенерації та моніторингу, що зводить до абсолютного мінімуму людський фактор, виключаючи необхідність постійного нагляду або ручного втручання персоналу.
• Надійність та спрощена конструкція: Спарена інженерна колба серії 32 має збільшену корисну площу робочої поверхні (3280 см²). Завдяки цьому для побудови потужної станції з 8 модулів потрібно вдвічі менше керуючих триходових клапанів, соленоїдів та сполучних вузлів порівняно з одинарними колбами, що радикально підвищує загальну надійність системи та спрощує сервіс.

Автоматична дискова станція ADF 832R-SV-12 є професійним вибором для великих промислових об'єктів B2B сегмента, муніципальних мереж та великих аграрних підприємств із надвисокими вимогами до стабільності подачі великих об'ємів технічної води.

Основні сфери застосування:

• Агропромисловий сектор та зрошення: Масштабні магістральні системи іригації, крапельного поливу та спринклерних полів великої площі, де потрібна безперервна первинна фільтрація величезних об'ємів води, що забирається безпосередньо з відкритих поверхневих джерел (річок, водосховищ, каналів).
• Промислові підприємства та енергетика: Надійне механічне очищення та підготовка води для замкнутих і відкритих контурів охолодження технологічних ліній, контурів підживлення великих градирень, захисту внутрішніх поверхонь промислових теплообмінників та великого насосного обладнання від абразивного зносу.
• Попередня префільтраційна очистка: Перший ступінь грубого та середнього механічного очищення потоку на великих промислових підприємствах перед системами ультрафільтрації або мембранними установками зворотного осмосу серії Megaflow Industrial з високим рівнем водозабору.

Задачі, які вирішує система:

• Стабільне видалення механічного бруду: Безкомпромісне та ефективне затримання піску, мулу, іржі, глинистих суспензій та окалини у безперервному автоматичному режимі (номінальний рейтинг фільтрації гнучко підбирається в діапазоні від 20 до 200 мікрон).
• Забезпечення безперервного водопостачання об'єкта: Безперебійна подача чистої води споживачеві в режимі 24/7 без зупинок технологічного процесу на промивку або обслуговування.
• Зниження операційних витрат (OPEX): Повна відмова від потреби купувати та вручну замінювати картриджі або мішки завдяки безкартриджній технології автоматичного самоочищення дискових пакетів багаторазового використання.

1. Яка принципова різниця між системами Azud та Megaflow?

Установки серії Azud (маркування A) належать до преміум-сегмента, виготовляються з первинного інженерного пластику, використовують запатентовану відцентрову технологію Helix (крильчатка для закручування потоку) та потребують меншого тиску для промивки (від 1,5–2 бар). Серія Megaflow (маркування R) — це надійний та перевірений часом бюджетний аналог із вторинної полімерної сировини високої щільності. У ній відсутній відцентровий ефект Helix, а для якісного розтискання дисків під час регенерації потрібен вищий тиск промивки — не менше 2,5–3 бар, проте вона є значно доступнішою за ціною та ідеально підходить для об'єктів із фіксованим бюджетом.

2. Що конструктивно означає «спарена колба» серії 32?

Це означає, що кожен фільтраційний модуль об'єднує в єдиному посиленому полімерному корпусі два великі фільтраційні патрони. Корисна площа фільтрації такої колби становить 3280 см², що рівно вдвічі більше за площу стандартної одинарної колби 16-ї серії (1640 см²). Це унікальне інженерне рішення дозволяє досягти гігантської потужності станції при меншій кількості модулів, значно скорочуючи габарити системи та кількість запірно-регулюючої арматури.

3. Який мінімальний тиск необхідний для коректної роботи цієї системи?

Для того щоб автоматичний цикл регенерації дискових пакетів Megaflow проходив ефективно, а пакети дисків повністю розтискалися та ретельно промивалися зворотним током води, мінімальний гідравлічний тиск на вході в систему під час промивки повинен становити не менше 2,5–3 бар. При нижчому тиску диски не зможуть повністю звільнитися від затиску, що призведе до їх неповного відмивання.

4. Чи зупиняється або обмежується подача води споживачеві під час промивки?

Ні, технологічний процес очищення та подачі води не припиняється ні на мить. Завдяки послідовному промиванню модулів (автоматика перемикає їх строго по черзі, по одній спареній колбі за такт), решта 7 модулів продовжують працювати у штатному сервісному режимі. Вони повністю забезпечують як безперервний потік чистої води клієнту на об'єкт, так і живлять необхідний промивний потік для модуля, що очищується.
