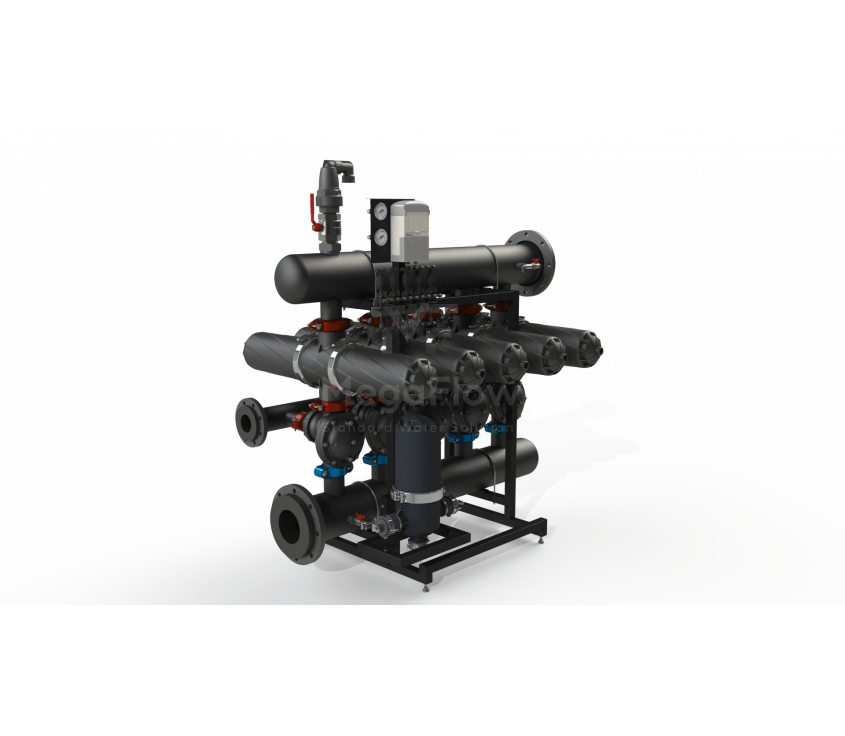

ADF 532R-SV-8 — це промислова автоматична дискова фільтраційна станція високої потужності, спроєктована для безперервного механічного очищення великих об'ємів води від зважених часток, таких як пісок, мул, окалина, іржа, глина та інші нерозчинні домішки. Система базується на п'яти потужних спарених (подвійних) фільтраційних модулях серії 32 із сумарною площею фільтрації 16 400 см² (по 3280 см² на кожну колбу). Комплекс оснащений магістральними колекторами діаметром 8 дюймів (DN200), що забезпечує високу пропускну здатність, мінімізує внутрішній гідравлічний опір та гарантує стабільну роботу у складі високопродуктивних інженерних мереж із потоком до 720 м³/год.

Модифікація SV розроблена як ефективне та економічно вигідне рішення на базі надійних комплектуючих серії Megaflow R. Вона оптимізована для об'єктів B2B сегмента, де потрібна висока продуктивність, автоматичне самоочищення та стабільність технологічного процесу за доступною ціною. Станція працює за принципом об'ємної фільтрації за допомогою пакетів стиснутих дисків та має повністю автоматизований цикл регенерації. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні інженерні вимоги вашого технологічного проєкту.

Функціонування автоматизованого комплексу ADF 532R-SV-8 поєднує методи об'ємного тривимірного затримання часток та послідовної гідродинамічної регенерації модулів без переривання загального потоку води:

• Етап фільтрації: Вихідна забруднена вода під тиском надходить через вхідний 8-дюймовий колектор і розподіляється по п'яти фільтраційних модулях. Всередині кожної спареної колби вода проходить ззовні всередину крізь пакети щільно стиснутих полімерних дисків. На поверхні та в мікроканавках цих дисків затримуються всі механічні домішки. Спеціальні діагональні насічки при стисканні дисків утворюють складну об'ємну матрицю, яка вловлює бруд у всьому об'ємі робочого елемента. Залежно від типу встановлених дисків, точність очищення може становити від 5 до 400 мікрон. Відфільтрована чиста вода збирається всередині дисків і виходить через вихідний колектор до споживача.
• Етап автоматичної регенерації (самоочищення): У міру накопичення механічного бруду в лабіринтах дисків зростає гідравлічний опір системи. Коли контролер за сигналами датчиків фіксує заданий перепад тиску (зазвичай 0,5–0,7 бар) або після закінчення встановленого часу на таймері, запускається цикл зворотного промивання. Автоматичні триходові клапани послідовно перемикають модулі в режим промивки — по одній спареній колбі за раз.
• Механізм промивки: Керуючий клапан перекриває вхід брудної води в один з модулів і відкриває дренажний вихід. Потік чистої води (відмитий іншими робочими модулями або з лінії) спрямовується у зворотній бік — зсередини назовні через фільтруючий патрон. Під дією гідравлічного тиску пружина, що стискає диски, розтискається. Диски звільняються, а спрямовані струмені води через внутрішні форсунки змушують їх швидко обертатися. Весь накопичений бруд моментально вимивається з канавок і скидається в дренажний колектор за 20–30 секунд. Після цього модуль повертається в режим фільтрації, а система переходить до промивання наступного вузла. Оскільки очищення відбувається почергово, інші 4 спарені колби продовжують працювати, забезпечуючи безперебійне водопостачання об'єкта 24/7.

• Висока економічна ефективність: Модель лінійки Megaflow R є оптимальним збалансованим рішенням для проєктів, де необхідна висока промислова продуктивність за доступною та конкурентною ціною, без переплати за надлишкові преміальні патенти.
• Велика брудоємність при компактних габаритах: Конструкція з використанням спарених колб 32-ї серії дозволяє розмістити два повноцінні фільтруючі елементи в одному корпусі. Це забезпечує велику площу фільтрації (16 400 см²) та високу пропускну здатність системи при мінімальних вимогах до простору для монтажу.
• Мінімальна кількість арматури: Завдяки використанню п'яти подвійних модулів замість десяти одинарних, для побудови станції потрібна вдвічі менша кількість керуючих триходових клапанів, соленоїдів та сполучних фітингів. Це суттєво підвищує загальну надійність гідравлічної системи та спрощує сервісне обслуговування.
• Безперервність технологічного процесу: Послідовний принцип автоматичного самоочищення модулів гарантує, що об'єкт ніколи не залишиться без води — подача відфільтрованої рідини триває навіть під час промивки.
• Довговічність та стійкість: Корпуси фільтрів та колектори виготовлені з високоміцних полімерних матеріалів, стійких до корозії, гідроударів (до 10 бар), температурних коливань та тривалого впливу хімічних речовин.

Автоматична дискова система ADF 532R-SV-8 є універсальним інструментом механічного очищення для середніх та великих об'єктів промислового, муніципального та сільськогосподарського секторів із продуктивністю потоку до 720 м³/год.

Сфери застосування:

• Промислове виробництво: Захист замкнутих і напівзамкнутих оборотних контурів, очищення підживлювальної води для градирень, теплообмінного обладнання та захист труб від заростання механічними відкладеннями.
• Сільське господарство та іригація: Попередня фільтрація води, що забирається з відкритих джерел (річок, ставків, каналів) або свердловин, для захисту магістральних систем крапельного поливу, спринклерів та дощувальних машин від забивання форсунок піском та мулом.
• Муніципальне водоочищення: Перший ступінь підготовки води на водозабірних станціях перед системами тонкої хімічної фільтрації, знезалізнення або знезараження.
• Префільтрація перед мембранними системами: Надійний захист промислових установок ультрафільтрації та зворотного осмосу серії Megaflow Industrial від пошкодження мембран великими абразивними частками.

Задачі, які вирішує система:

• Повне видалення механічного бруду: Стабільне очищення води від зважених речовин у безперервному автоматичному режимі.
• Захист дорогого обладнання: Запобігання передчасному абразивному зносу насосних агрегатів, регулюючої арматури, технологічних форсунок і теплообмінників.
• Зниження експлуатаційних витрат: Повна автоматизація процесу виключає необхідність постійної ручної праці з очищення фільтрів та закупівлі замінних картриджів.

1. Який тиск необхідний для коректної промивки системи?

Для якісної регенерації, розтискання дисків та їх ефективного очищення в моделях серії Megaflow R мінімальний тиск у вихідній магістралі під час промивки повинен становити не менше 2,5–3 бар. Якщо тиск на об'єкті нестабільний або опускається нижче цієї позначки, рекомендується розглянути системи спеціальної серії з промиванням від зовнішнього джерела (модифікації ES).

2. Яка різниця між серіями Azud (маркування A) та Megaflow (маркування R)?

Установки серії Azud (A) належать до преміум-сегмента, виробляються з первинного інженерного пластику, використовують запатентовану відцентрову технологію Helix та потребують меншого тиску для промивки (від 1,5–2 бар). Серія Megaflow (R) — це надійний та перевірений часом бюджетний варіант, де пріоритетом є максимальна доступність обладнання за збереження високих параметрів продуктивності та повної автоматизації процесу.

3. Що дає використання спареної колби 32-ї серії?

Спарена колба дозволяє об'єднати два фільтруючі пакети в одному міцному корпусі. Це збільшує корисну площу фільтрації кожного модуля до 3280 см². Завдяки цьому загальна конструкція станції стає набагато компактнішою, а також зменшується кількість необхідних для збирання триходових клапанів та сполучних вузлів, що мінімізує ризик протікання та спрощує обслуговування.

4. Чи потрібно купувати змінні картриджі для цієї системи?

Ні. Дискові елементи системи ADF 532R-SV-8 є багаторазовими та розраховані на багаторічну експлуатацію. Вони виготовлені з міцних полімерів, які не зношуються під час циклів стискання-розтискання та не піддаються корозії. Очищення відбувається повністю автоматично за допомогою зворотного потоку води, що виключає витрати на постійну закупівлю замінних елементів.
