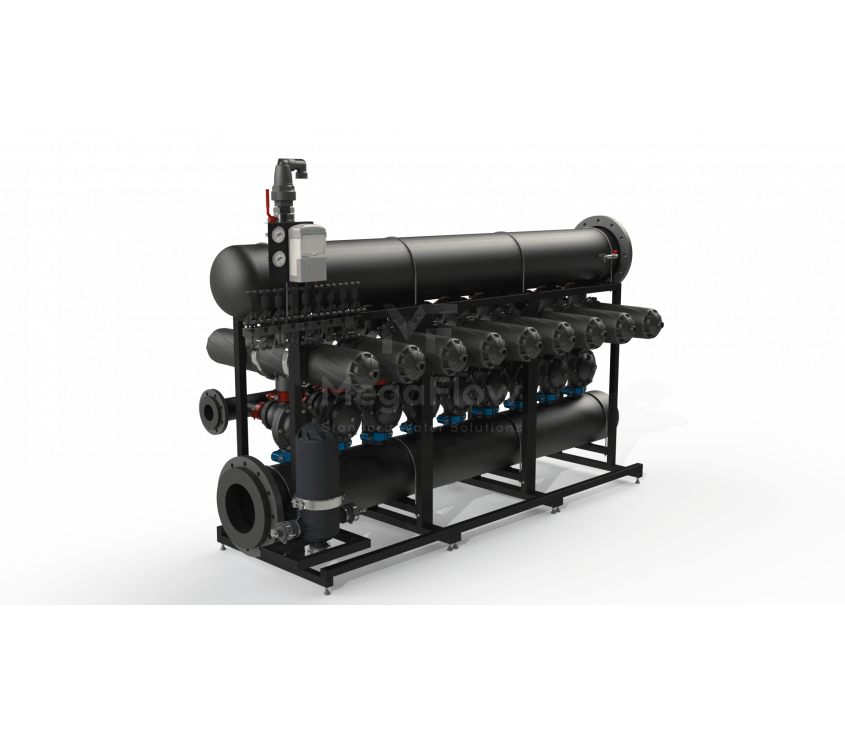

ADF 932R-SV-12 — це промислова автоматична дискова фільтраційна станція вертикального виконання, розроблена для безперервного механічного очищення великих і надвеликих потоків води від піску, мулу, окалини, іржі, глинистих суспензій та інших нерозчинних домішок. Система складається з дев'яти потужних спарених (подвійних) фільтраційних модулів серії 32 із сумарною корисною площею фільтрації 29 520 см² (по 3280 см² на кожну колбу). Комплекс оснащений магістральними колекторами максимального промислового діаметра — 12 дюймів (DN300), що забезпечує колосальну пропускну здатність, повністю мінімізує внутрішній гідравлічний опір та гарантує стабільну роботу у складі високопродуктивних інженерних мереж для об'єктів із витратою води понад 500 м³/год.

Дана модель належить до лінійки Megaflow (маркування R), де ключовим інженерним пріоритетом є досягнення максимальної капітальної вигоди та доступної вартості обладнання. Використання надійних промислових комплектуючих із вторинного пластику високої щільності дозволяє суттєво знизити ціну первинних інвестицій у проєкт без втрати загальної гідравлічної ефективності очищення. Вертикальне розташування спарених колб (модифікація SV — Standard Vertical) забезпечує ідеальну інженерну ергономіку та мінімальну займану площу технічного приміщення. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні інженерні вимоги вашого технологічного проєкту.

Система ADF 932R-SV-12 забезпечує глибоку механічну очистку води за рахунок пакету щільно стиснутих дисків з автоматичним гідродинамічним керуванням зворотними потоками рідини:

• Процес фільтрації: Сира вода під тиском надходить через масивний вхідний 12-дюймовий колектор і розподіляється по дев'яти фільтраційних модулях. Всередині кожної спареної колби вода проходить у напрямку ззовні всередину крізь пакети щільно стиснутих полімерних дисків із мікроканавками. Механічні домішки надійно затримуються у канавках дискових пакетів, які завдяки перехресному нанесенню насічок забезпечують об'ємну глибоку фільтрацію, затримуючи частки як на поверхні, так і в самій 3D-структурі патрона. Відфільтрована чиста вода збирається у внутрішній порожнині дисків і виходить через магістральний колектор споживачеві.
• Контроль забруднення: Промисловий контролер Megaflow постійно моніторкує різницю тиску на вхідному та вихідному колекторах за допомогою датчиків. При накопиченні механічного бруду в лабіринтах ламелей зростає гідравлічний опір системи, і як тільки перепад досягає заданого порогу забруднення (0,5–0,7 бар) або за налаштованим таймером автоматика запускає циклічний режим регенерації.
• Зворотна промивка (самоочищення): Станція очищує фільтраційні модулі послідовно і строго по черзі (по одній спареній колбі за такт). Автоматичний триходовий гідравлічний клапан першого модуля перекриває вхід вихідної брудної води та з'єднує внутрішню порожнину з лінією скидання. Під дією зворотного току води дисковий пакет розтискається, пружина послаблюється, і диски починають вільно обертатися навколо своєї осі. Високошвидкісні струмені води через форсунки повністю вимивають весь накопичений осад у дренажний колектор всього за 25–30 секунд. Решта 8 модулів у цей час продовжують працювати у штатному сервісному режимі, забезпечуючи безперервну подачу очищеної води споживачеві і живлячи промивний потік, що гарантує стабільність водопостачання та роботу комплексу в режимі 24/7.

• Максимальна економія бюджету: Використання промислових комплектуючих індустріальної серії Megaflow R із вторинного пластику високої щільності дозволяє отримати надпотужну фільтраційну систему за значно нижчою ціною порівняно з аналогами преміум-сегменту, суттєво оптимізуючи капітальні інвестиції (CAPEX).
• Велика пропускна здатність: Масивні колектори діаметром 12 дюймів та 9 робочих модулів повністю мінімізують внутрішній гідравлічний опір установки та дозволяють стабільно інтегрувати систему в інженерні магістралі з витратою води понад 500 м³/год.
• Вертикальна компактність та ергономіка: Вертикальне розташування спарених колб (виконання SV) робить загальну конструкцію станції максимально компактною. Це дозволяє розмістити станцію величезної потужності на обмеженій площі технічного приміщення, монтувати її на настінних металевих рамах або інтегрувати в мобільні контейнерні установки водоочищення.
• Мінімальне сервісне обслуговування: Повна автоматизація процесу самоочищення та регенерації дискових пакетів зводить до абсолютного мінімуму ручну працю, виключаючи людський фактор та потребу в постійній ручній заміні чи купівлі замінних фільтроелементів, картриджів або мішків.
• Надійність та спрощена конструкція: Спарена інженерна колба серії 32 має збільшену корисну площу робочої поверхні (3280 см²). Завдяки цьому для побудови потужної станції з 9 модулів потрібно значно менше керуючих триходових клапанів, соленоїдів та сполучних вузлів порівняно з одинарними колбами, що робить систему простішою в монтажі та надійнішою в експлуатації.

Автоматична дискова станція ADF 932R-SV-12 є професійним вибором для великих промислових об'єктів B2B сегмента, муніципальних мереж та великих аграрних підприємств із надвисокими вимогами до стабільності подачі великих об'ємів технічної води.

Основні сфери застосування:

• Агропромисловий сектор та зрошення: Масштабні магістральні системи іригації, тепличні комплекси та крапельний полив сільськогосподарських угідь великої площі, де потрібна швидка та безперервна первинна фільтрація великих об'ємів води, що забирається безпосередньо з відкритих поверхневих джерел (річок, водосховищ, каналів).
• Промислові підприємства та енергетика: Надійний механічний захист замкнутих і відкритих контурів охолодження технологічних ліній, контурів підживлення великих градирень, захисту внутрішніх поверхонь промислових теплообмінників та великого насосного обладнання від механічного та абразивного зносу.
• Муніципальне водопостачання та водоканали: Попередня очистка та глибока механічна підготовка величезних об'ємів свердловинної або річкової води на центральних станціях водопідготовки перед подачею в загальну мережу або на системи мембранної тонкої фільтрації.
• Префільтрація перед мембранними системами: Перший ступінь грубого та середнього механічного очищення потоку на великих підприємствах перед системами ультрафільтрації або мембранними установками зворотного осмосу серії Megaflow Industrial від пошкодження елементів великими абразивними частками.

Задачі, які вирішує система:

• Ефективне видалення механічного бруду: Безкомпромісне та стабільне видалення піску, мулу, іржі, глинистих суспензій та окалини у безперервному автоматичному режимі (номінальний рейтинг фільтрації гнучко підбирається в діапазоні від 20 до 200 мікрон).
• Захист інженерного обладнання від абразивного зносу: Повне запобігання передчасному виходу з ладу дорогого насосного парку, регулюючої арматури, технологічних форсунок, спринклерів та іншого дорогого технологічного обладнання від абразивних пошкоджень.
• Зниження собівартості очищення води (низький OPEX): Радикальне скорочення експлуатаційних витрат на обслуговування підприємства за рахунок відсутності постійних витратних матеріалів, оскільки багаторазові диски миються повністю автоматично і розраховані на роки роботи.

1. Чим Megaflow (R) принципово відрізняється від систем Azud (A)?

Установки серії Azud (маркування A) належать до преміум-сегмента, виробляються виключно з первинного інженерного пластику, використовують запатентовану відцентрову технологію Helix (крильчатка для закручування потоку) та потребують меншого тиску для промивки (від 1,5–2 бар). Серія Megaflow (маркування R) — це надійний та перевірений часом бюджетний аналог із вторинної полімерної сировини високої щільності. У ній відсутній відцентровий ефект Helix, а для якісного розтискання дисків під час регенерації потрібен вищий тиск промивки — не менше 2,5–3 бар, проте вона є значно доступнішою за ціною та ідеально підходить для інженерних проєктів з обмеженим бюджетом.

2. Що конкретно означає «спарена колба» серії 32?

Це означає, що кожен фільтраційний модуль об'єднує в єдиному посиленому полімерному корпусі два великі фільтраційні патрони. Корисна площа фільтрації такої колби становить 3280 см², що рівно вдвічі більше за площу стандартної одинарної колби 16-ї серії (1640 см²). Це унікальне інженерне рішення дозволяє досягти гігантської потужності станції при меншій кількості модулів, значно скорочуючи габарити системи та кількість запірних клапанів.

3. Який тиск має бути в інженерній системі для коректної промивки?

Для того щоб автоматичний цикл регенерації дискових пакетів Megaflow проходив ефективно, а пакети дисків повністю розтискалися та ретельно промивалися зворотним током води, мінімальний гідравлічний тиск на вході в систему під час промивки повинен становити не менше 2,5–3 бар. При нижчому тиску диски не зможуть повністю звільнитися від затиску, що призведе до їх неповного відмивання.

4. Чи зупиняється водопостачання об'єкта під час самоочищення?

Ні, технологічний процес очищення та подачі води не припиняється ні на секунду. Завдяки послідовному промиванню модулів (автоматика перемикає їх строго по черзі, один за одним), решта 8 модулів продовжують працювати у штатному сервісному режимі. Вони повністю забезпечують як безперервний потік очищеної води клієнту в режимі 24/7, так і живлять необхідний промивний потік для модуля, що очищується.
