Виробник
Megaflow
Наявність
В наявності на складі
145 .0€

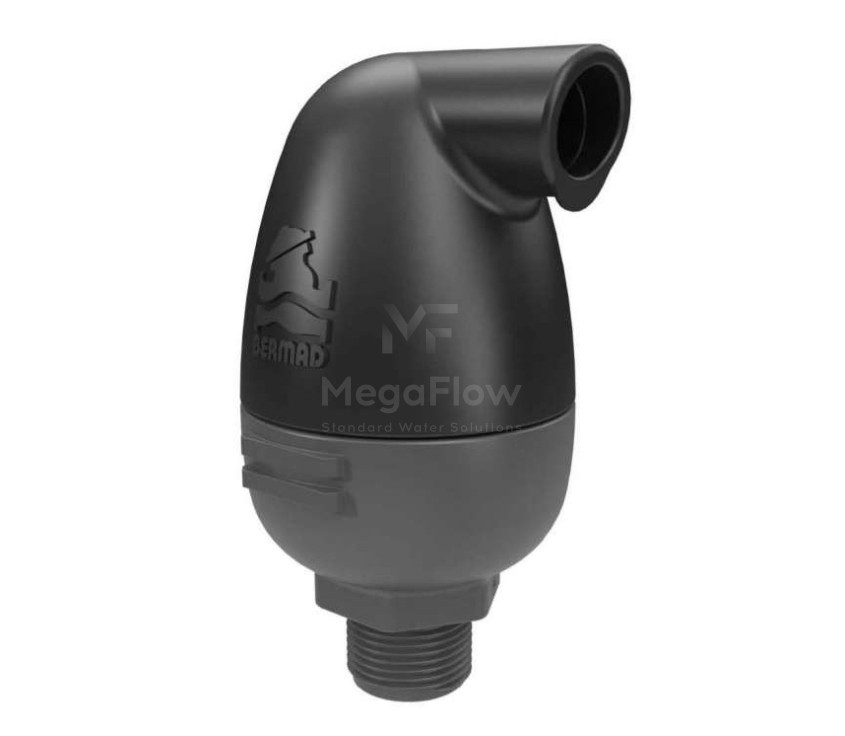

Комбінований повітряний клапан BERMAD C10 1" (MCV-1"-C10-P-S-BP)
Клапан скидання повітря C10 від виробника BERMAD у модифікації MCV-1"-C10-P-S-BP — це гідравлічна арматура, яка об'єднує функції випуску та впуску повітря. Ця модель з діаметром підключення 1 дюйм (DN25) розроблена для комплексного захисту магістралей. Пристрій відводить масивні об'єми повітря під час запусків системи, стравлює розчинені мікробульбашки під робочим тиском і працює як клапан захисту від вакууму під час спорожнення мережі.
Наявність повітря в трубах зменшує ефективний переріз (знижує пропускну здатність), викликає похибки у витратомірах і створює ризик розриву пластикових труб через гідроудари. Встановлення BERMAD C10 усуває ці явища, стабілізуючи потік рідини.
Принцип роботи
Завдяки подвійному отвору в одному корпусі, принцип роботи C10 розділяється на три гідравлічні процеси:
- Заповнення магістралі (кінетична функція): Під час подачі води великий об'єм повітряної подушки витісняється назовні через основний отвір. Аеродинамічний екран поплавка не дозволяє потоку повітря передчасно закрити клапан. Коли вода досягає камери, вона підіймає поплавок, і він герметично перекриває вихід.
- Робота під тиском (автоматична функція): Розчинений кисень виділяється з води, накопичується у верхній частині корпусу і поступово витісняє рідину. Поплавок трохи опускається, відкриваючи мале сопло для стравлювання газу. Після виходу повітря вода знову підіймає поплавок і закриває отвір.
- Спорожнення (впуск повітря): При вимкненні насоса або зливі води тиск падає нижче атмосферного. Основний поплавок миттєво падає, дозволяючи всмоктати великий об'єм зовнішнього повітря, щоб уникнути вакуумного сплющування труб.
Переваги
- Широкий робочий діапазон: Динамічне ущільнення запобігає витокам води навіть при екстремально низькому тиску (мінімальний поріг від 0.1 бар).
- Висока пропускна здатність: Прямоточний корпус забезпечує гідродинаміку потоку, яка перевершує стандартні показники звичайних клапанів.
- Стійкість до агресивного середовища: Корпус із посиленого скловолокном полімеру (індекс "P" у назві) та ущільнення з EPDM не схильні до корозії та витримують тривалий контакт із сільськогосподарськими добривами.
- Універсальність: Один пристрій замінює два окремі вузли (автоматичний клапан C10 та кінетичний клапан C10), зменшуючи кількість точок врізки у магістраль.
Коли використовується та які задачі вирішує
Модель із дюймовою різьбою (1") застосовується для об'єктів середнього та великого масштабу:
- Для систем поливу C10: Захист колекторів крапельного зрошення, спринклерних магістралей та фільтростанцій в аграрному секторі.
- Для насосної станції C10: Встановлення на напірній лінії одразу після насосів для гасіння кавітаційних ризиків під час старту.
- Для трубопроводу C10: Монтаж у найвищих точках траси, на перепадах висот, а також перед лічильниками та редукторами тиску.
- Для водопостачання C10: Комунальні та промислові мережі водоочистки, де відбувається аерація або багатоступенева фільтрація.
Лінійка клапанів скидання повітря
Рекомендовані основні місця встановлення
Основне місце встановлення для ефективного автоматичного видалення повітря із системи.
Захищає корпус фільтра від вакууму та забезпечує автоматичне видалення повітря.
Рекомендоване встановлення вантузів через певні інтервали на довгих магістралях для стабільної роботи системи.
Вантуз допомагає видаляти повітря перед вузлом обліку та підтримувати точність вимірювання.
Вантуз видаляє повітря після запуску насоса та захищає систему від вакууму й гідроударів.
Вантуз видаляє повітряні кишені та захищає трубопровід від утворення вакууму під час гідравлічних перехідних процесів.
Відео
Не впевнені, який клапан або вантуз підійде саме для вашої системи? Залиште заявку — наші фахівці допоможуть підібрати оптимальне рішення та підготують комерційну пропозицію.
Отримати консультацію
FAQ
1. Які точні технічні характеристики C10 для цієї моделі?
Підключення — 1" (зовнішня різьба). Робочий тиск становить від 0.1 до 10 бар. Температура рідини — до 60°C.
2. Як правильно виконувати монтаж C10?
Монтаж здійснюється вертикально на трійник або сідловий хомут. Оптимальні місця: локальні піки профілю трубопроводу, довгі горизонтальні ділянки, точки перед контрольною автоматикою.
3. Чому не варто встановлювати дешевий аналог C10?
Бюджетні аналоги часто мають проблему "динамічного закриття": швидкий струмінь повітря під час запуску підкидає поплавок і блокує клапан ще до того, як вийде все повітря. Це призводить до сильного гідроудару. Аеродинамічний щит у комбінований клапан C10 від BERMAD фізично унеможливлює цей ризик.
4. Де завантажити креслення та паспорт C10?
Офіційна документація, каталог C10 та графіки пропускної здатності надаються інженерами за запитом.
Технічні характеристики повітряних клапанів
Основні параметри для підбору повітряного клапана під вашу систему водопостачання або водовідведення:
| Тип клапана | Антивакуумний | Кінетичний | Автоматичний | Автоматичний | Комбінований | Комбінований | Комбінований | Комбінований |
|---|---|---|---|---|---|---|---|---|
| Модель клапана | ARV | K10 | A10 | A71 | C10 | C30 | C70 | C50 |
| Підключення, дюйм | ¼" або ½" | ¾" - 2" | ¾" - 1" | ¾" - 1" | ¾" - 3" | ¾" - 2" | 2" - 12" | 2" - 4" |
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 16 | 10 | 16 | 16; 25; 40 | 10; 16; 25 |
| Мінімальний робочий тиск, бар | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Температура робочого середовища, °C | 1-50 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| Матеріал корпусу | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Нейлон, армований скловолокном | AISI 316 | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Чавун | Нейлон; Чавун; AISI |
| Матеріал поплавка | POM | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен; Нейлон | Поліпропілен; AISI; Нейлон |
| Матеріал ущільнення | NBR | EPDM | EPDM | EPDM | EPDM; Viton | EPDM; Viton | EPDM | EPDM; NBR; Viton |
Габаритні розміри
| Модель | Ш (мм) | В (мм) | Вага (кг) |
|---|---|---|---|
| ARV ¼" - ½" | 22 | 20 | 0,05 |
| K10 ¾" - 1" BSP | 76 | 109 | 0,17 |
| K10 2" BSP | 93 | 130 | 0,28 |
| A10 ¾" - 1" BSP | 95 | 136,3 | 0,35 |
| A71 ¾" - 1" BSP | 85,5 | 132 | 1,5 |
| C10 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C10 2" BSP | 143 | 240 | 1,5 |
| C10 2" Flanged | 165 | 240 | 1,95 |
| C10 3" Flanged | 200 | 253 | 3,1 |
| C30 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C30 2" BSP | 143 | 240 | 1,5 |
| C30 2" Flanged | 165 | 240 | 1,95 |
| C30 3" Flanged | 200 | 253 | 3,1 |
| C70 2" BSP | 175 | 278 | 8,1 |
| C70 2" Flanged | 175 | 293 | 11,2 |
| C70 3" Flanged | 220 | 336 | 20,5 |
| C70 4" Flanged | 260 | 380 | 29,7 |
Таблиця продуктивності
Продуктивність повітряних клапанів залежить від режиму роботи. Для автоматичних і комбінованих клапанів вказується продуктивність видалення повітря з трубопроводу під робочим тиском, а для кінетичних і комбінованих клапанів — продуктивність випуску та впуску повітря під час заповнення або спорожнення трубопроводу.
Значення наведені за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Для правильного підбору клапана рекомендується враховувати діаметр, довжину та профіль трубопроводу, а також витрату води й можливі режими експлуатації.
Для підбору повітряного клапана та отримання технічної консультації звертайтеся до фахівців MegaFlow.
| Модель | Видалення повітря (режим роботи під тиском) |
Випуск та впуск повітря (заповнення, спорожнення та вакуум) |
|---|---|---|
| Nm³/год * | Nm³/год ** | |
| ARV ¼" - ½" | — | 24 |
| K10 ¾" - 1" | — | 60 |
| K10 2" | — | 140 |
| A10 ¾" - 1" | 17 | — |
| A71 ¾" - 1" | 2 | — |
| C10 ¾" - 1" | 20 | 60 |
| C10 2" - 3" | 45 | 200 |
| C30 ¾" - 1" | 20 | 60 |
| C30 2" - 3" | 45 | 200 |
| C70 2" | 6 | 600 |
| C70 3" | 8 | 1200 |
| C70 4" | 10 | 2000 |
* Значення продуктивності видалення повітря наведені при робочому тиску 4 бар.
** Значення продуктивності випуску та впуску повітря наведені при перепаді тиску +0,1 бар та −0,1 бар відповідно.
*** Графіки випуску та впуску повітря отримані за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Підбір повітряних клапанів рекомендується виконувати з урахуванням параметрів трубопроводу.
