Кінетичний повітряний клапан BERMAD K10 2" (MKV-2)
BERMAD K10 2" (модель MKV-2) — це промисловий кінетичний клапан K10 з діаметром підключення 2 дюйми (DN50), який виконує функцію головного запобіжника у гідравлічних магістралях великого перерізу. Цей клапан скидання повітря K10 спроєктований спеціально для масового відведення повітряної подушки під час заповнення труб водою, а також для миттєвого впуску атмосферного повітря (розриву вакууму) при спорожненні мережі.
Запуск магістралей великого діаметра часто супроводжується ризиком критичних гідроударів через стиснене повітря, а злив води утворює негативний тиск, здатний сплющити пластикові труби (PE, PVC). Встановлення 2-дюймового пристрою BERMAD K10 гарантує стабільну гідродинаміку під час перехідних станів системи.
Принцип роботи
Робота пристрою керується фізичною зміною станів потоку, без застосування складної автоматики:
- Випуск газу (заповнення системи): Коли насос починає качати воду в порожню магістраль, великі об'єми витісненого повітря вільно проходять через 2-дюймовий отвір. Завдяки кінетичному екрану швидкісний потік газу не підкидає поплавок — повітряний клапан K10 залишається відкритим до підходу води.
- Герметизація: Коли водяний стовп досягає камери пристрою, вода підіймає полімерний поплавок. Він притискається до еластомерного ущільнювача, повністю перекриваючи отвір. Під робочим тиском пристрій герметичний.
- Впуск повітря (злив води): При зупинці насосів або аварійному скиданні води утворюється вакуум. Поплавок миттєво падає, і через великий отвір всередину засмоктується зовнішнє повітря. Це вирівнює тиск та запобігає деформації стінок труби.
Переваги
- Максимальна пропускна здатність: Прямоточна аеродинамічна конструкція 2-дюймового корпусу забезпечує надшвидкий пропуск газів, що скорочує час безпечного запуску магістралі.
- Захист від "динамічного закриття": Поплавок реагує лише на контакт із рідиною. Ризик передчасного блокування клапана потоком повітря зведено до нуля.
- Хімічна витривалість: Деталі виготовлені з індустріальних полімерів (без зовнішніх металевих вузлів), що дозволяє використовувати арматуру в агресивних умовах (вода з добривами, кислотами, піском).
- Конструктивна простота: Відсутність дрібних каліброваних отворів (як у комбінованих моделях) робить цей пристрій максимально стійким до засмічення.
Коли використовується та які задачі вирішує
Кінетична арматура великого перерізу є обов'язковим елементом на ключових вузлах B2B-об'єктів:
- Для трубопроводу K10: Захист довгих ділянок пластикових магістралей (діаметром від 110 мм і більше) від розривів під час запусків та від вакуумного колапсу під час зупинок.
- Для систем поливу K10: Встановлення на головних колекторах крапельного зрошення для швидкого витіснення повітря перед подачею води в емітери.
- Для насосної станції K10: Монтаж на напірних лініях одразу після потужних насосних груп для скидання масиву стартового повітря.
- Для водопостачання K10: Інтеграція на переломах рельєфу (де лінія йде вниз) в агропромислових та комунальних мережах.
Лінійка клапанів скидання повітря
Рекомендовані основні місця встановлення
Основне місце встановлення для ефективного автоматичного видалення повітря із системи.
Захищає корпус фільтра від вакууму та забезпечує автоматичне видалення повітря.
Рекомендоване встановлення вантузів через певні інтервали на довгих магістралях для стабільної роботи системи.
Вантуз допомагає видаляти повітря перед вузлом обліку та підтримувати точність вимірювання.
Вантуз видаляє повітря після запуску насоса та захищає систему від вакууму й гідроударів.
Вантуз видаляє повітряні кишені та захищає трубопровід від утворення вакууму під час гідравлічних перехідних процесів.
Відео
Не впевнені, який клапан або вантуз підійде саме для вашої системи? Залиште заявку — наші фахівці допоможуть підібрати оптимальне рішення та підготують комерційну пропозицію.
Отримати консультацію
FAQ
1. Які технічні характеристики K10 у модифікації 2"?
Діаметр підключення — 2 дюйми (зовнішня різьба). Стандартний робочий тиск становить від 0.1 до 10 бар. Температурний режим для роботи з водою — до 60°C.
2. Як правильно виконувати монтаж K10?
Арматуру необхідно встановлювати строго вертикально у найвищих точках гідравлічного профілю, перед магістральними фільтрами (піщано-гравійними, дисковими) та на кінцевих ділянках головних ліній розведення води.
3. Що краще для магістралі: кінетичний чи комбінований клапан K10?
Якщо на ділянці потрібен лише захист під час заповнення/зливу труб, достатньо кінетичної моделі. Якщо ж у системі постійно виділяються мікробульбашки газу під тиском (наприклад, подача зі свердловини), необхідно використовувати комбінований клапан C10, який має додаткову функцію автоматичного стравлювання.
4. Де можна отримати креслення та паспорт K10?
Габаритні креслення, точні графіки пропускної здатності повітря (Air Flow) та загальний каталог K10 надаються нашими фахівцями за запитом.
Технічні характеристики повітряних клапанів
Основні параметри для підбору повітряного клапана під вашу систему водопостачання або водовідведення:
| Тип клапана | Антивакуумний | Кінетичний | Автоматичний | Автоматичний | Комбінований | Комбінований | Комбінований | Комбінований |
|---|---|---|---|---|---|---|---|---|
| Модель клапана | ARV | K10 | A10 | A71 | C10 | C30 | C70 | C50 |
| Підключення, дюйм | ¼" або ½" | ¾" - 2" | ¾" - 1" | ¾" - 1" | ¾" - 3" | ¾" - 2" | 2" - 12" | 2" - 4" |
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 16 | 10 | 16 | 16; 25; 40 | 10; 16; 25 |
| Мінімальний робочий тиск, бар | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Температура робочого середовища, °C | 1-50 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| Матеріал корпусу | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Нейлон, армований скловолокном | AISI 316 | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Чавун | Нейлон; Чавун; AISI |
| Матеріал поплавка | POM | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен; Нейлон | Поліпропілен; AISI; Нейлон |
| Матеріал ущільнення | NBR | EPDM | EPDM | EPDM | EPDM; Viton | EPDM; Viton | EPDM | EPDM; NBR; Viton |

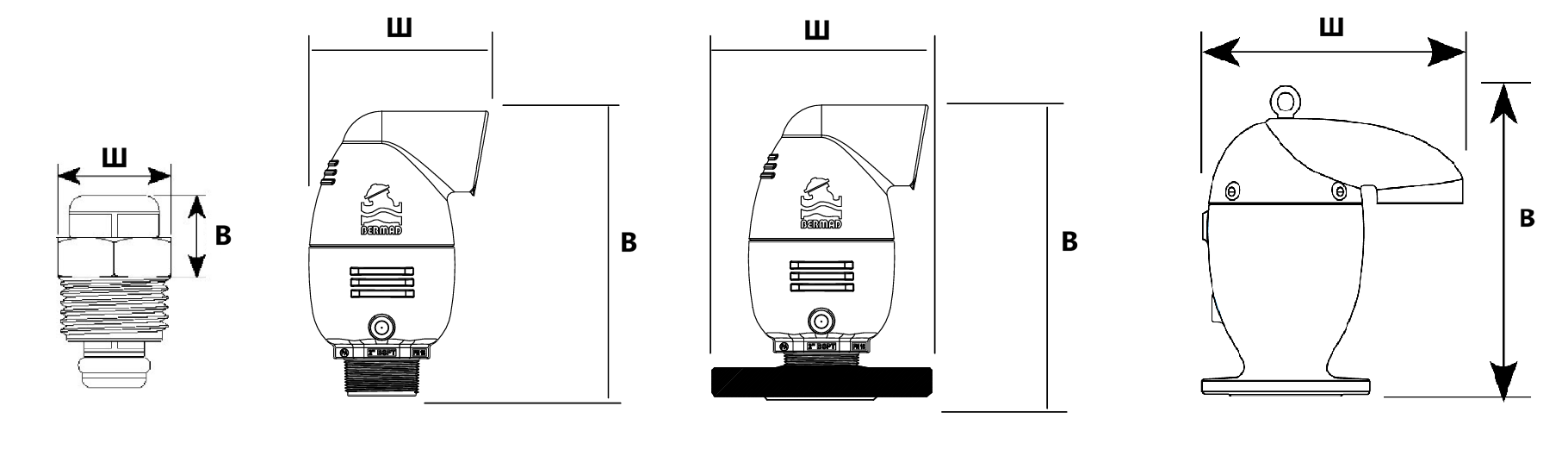

Габаритні розміри
| Модель | Ш (мм) | В (мм) | Вага (кг) |
|---|---|---|---|
| ARV ¼" - ½" | 22 | 20 | 0,05 |
| K10 ¾" - 1" BSP | 76 | 109 | 0,17 |
| K10 2" BSP | 93 | 130 | 0,28 |
| A10 ¾" - 1" BSP | 95 | 136,3 | 0,35 |
| A71 ¾" - 1" BSP | 85,5 | 132 | 1,5 |
| C10 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C10 2" BSP | 143 | 240 | 1,5 |
| C10 2" Flanged | 165 | 240 | 1,95 |
| C10 3" Flanged | 200 | 253 | 3,1 |
| C30 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C30 2" BSP | 143 | 240 | 1,5 |
| C30 2" Flanged | 165 | 240 | 1,95 |
| C30 3" Flanged | 200 | 253 | 3,1 |
| C70 2" BSP | 175 | 278 | 8,1 |
| C70 2" Flanged | 175 | 293 | 11,2 |
| C70 3" Flanged | 220 | 336 | 20,5 |
| C70 4" Flanged | 260 | 380 | 29,7 |
Таблиця продуктивності
Продуктивність повітряних клапанів залежить від режиму роботи. Для автоматичних і комбінованих клапанів вказується продуктивність видалення повітря з трубопроводу під робочим тиском, а для кінетичних і комбінованих клапанів — продуктивність випуску та впуску повітря під час заповнення або спорожнення трубопроводу.
Значення наведені за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Для правильного підбору клапана рекомендується враховувати діаметр, довжину та профіль трубопроводу, а також витрату води й можливі режими експлуатації.
Для підбору повітряного клапана та отримання технічної консультації звертайтеся до фахівців MegaFlow.
| Модель | Видалення повітря (режим роботи під тиском) |
Випуск та впуск повітря (заповнення, спорожнення та вакуум) |
|---|---|---|
| Nm³/год * | Nm³/год ** | |
| ARV ¼" - ½" | — | 24 |
| K10 ¾" - 1" | — | 60 |
| K10 2" | — | 140 |
| A10 ¾" - 1" | 17 | — |
| A71 ¾" - 1" | 2 | — |
| C10 ¾" - 1" | 20 | 60 |
| C10 2" - 3" | 45 | 200 |
| C30 ¾" - 1" | 20 | 60 |
| C30 2" - 3" | 45 | 200 |
| C70 2" | 6 | 600 |
| C70 3" | 8 | 1200 |
| C70 4" | 10 | 2000 |
* Значення продуктивності видалення повітря наведені при робочому тиску 4 бар.
** Значення продуктивності випуску та впуску повітря наведені при перепаді тиску +0,1 бар та −0,1 бар відповідно.
*** Графіки випуску та впуску повітря отримані за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Підбір повітряних клапанів рекомендується виконувати з урахуванням параметрів трубопроводу.
