Виробник
Megaflow
Наявність
В наявності на складі
35 .0€

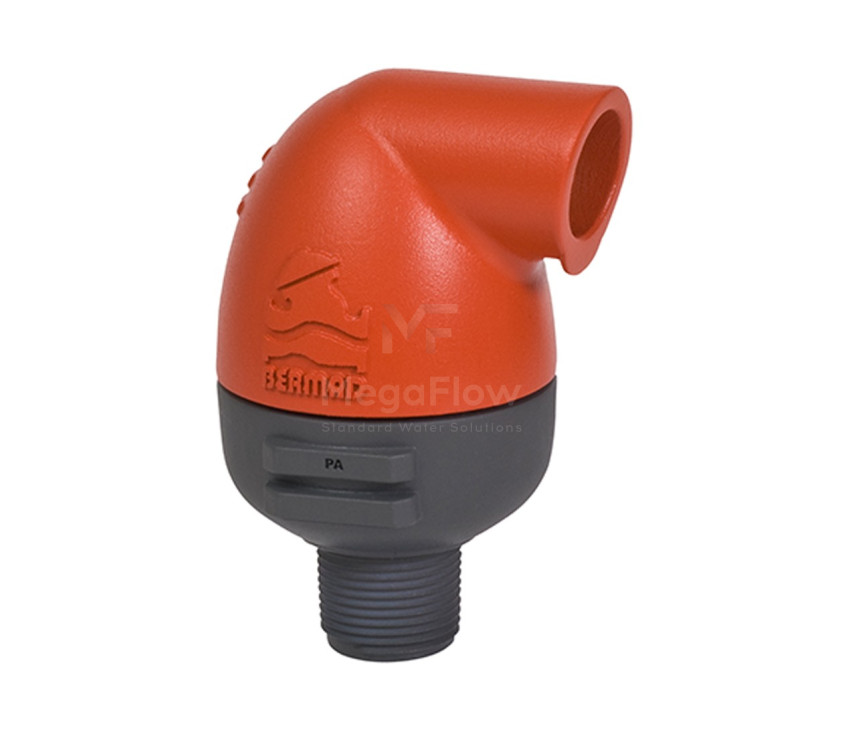

Кінетичний повітряний клапан BERMAD K10 1" (MKV-1)
BERMAD K10 (також відомий у специфікаціях як MKV-1") — це кінетичний клапан K10 з діаметром підключення 1 дюйм, який виконує роль головного гідравлічного запобіжника у магістральних мережах. Цей клапан скидання повітря K10 розроблений для масового відведення повітря під час заповнення трубопроводу водою та для швидкого впуску атмосферного повітря (захист від вакууму) під час спорожнення системи.
Блокування труб повітряними пробками під час запуску та їх сплющування під час зливу — критичні проблеми для пластикових магістралей. Встановлення K10 усуває ці ризики, захищаючи інфраструктуру від розривів та деформацій. У цій лінійці реалізовано виключно кінетичний тип наміру, який не розрахований на постійне стравлювання мікробульбашок під тиском (для цього потрібен комбінований клапан K10 або автоматичний).
Принцип роботи
Принцип роботи K10 є суто кінетичним і керується зміною гідродинаміки:
- Випуск (заповнення): Коли насос подає воду в порожню магістраль, перед водяним стовпом утворюється масивна повітряна подушка. Вона вільно виходить через широкий отвір клапана.
- Герметизація: Щойно вода досягає камери пристрою, вона підіймає поплавок. Він притискається до ущільнювача, щільно перекриваючи вихід. Під робочим тиском повітряний клапан K10 залишається повністю закритим.
- Впуск (спорожнення): При вимкненні насоса або відкритті дренажів вода стікає, утворюючи негативний тиск (вакуум). Поплавок миттєво падає вниз, відкриваючи отвір для всмоктування великого об'єму зовнішнього повітря, що розриває вакуум.
Переваги
- Аеродинамічний екран: Спеціальна форма поплавка запобігає "динамічному закриттю". Клапан не закриється від швидкісного потоку повітря (навіть при високих швидкостях випуску), а спрацює виключно від контакту з водою.
- Максимальна пропускна здатність: Прямоточна конструкція забезпечує високий об'єм витрати повітря, що пришвидшує запуск системи без ризику гідроударів.
- Хімічна стійкість: Корпус із технічного полімеру повністю захищений від корозії та витримує тривалий контакт із розчинами сільськогосподарських добрив.
- Мінімальне обслуговування: Відсутність складних механізмів та пружин мінімізує ризик заклинювання у польових умовах.
Коли використовується та які задачі вирішує
Цей пристрій застосовується на ключових вузлах B2B-об'єктів для запобігання вакуумному колапсу:
- Для трубопроводу K10: Встановлення на довгих ділянках магістралей із пластикових труб (PE, PVC) для захисту від деформації стінок.
- Для систем поливу K10: Захист колекторів крапельного зрошення та дощувальних машин, що гарантує швидке та рівномірне заповнення системи водою без всмоктування бруду через емітери.
- Для насосної станції K10: Монтаж після свердловинних або поверхневих насосів для масового скидання стартового повітря.
- Для водопостачання K10: Інтеграція в локальні та комунальні мережі на переломах рельєфу, де лінія йде різко вниз.
Лінійка клапанів скидання повітря
Рекомендовані основні місця встановлення
Основне місце встановлення для ефективного автоматичного видалення повітря із системи.
Захищає корпус фільтра від вакууму та забезпечує автоматичне видалення повітря.
Рекомендоване встановлення вантузів через певні інтервали на довгих магістралях для стабільної роботи системи.
Вантуз допомагає видаляти повітря перед вузлом обліку та підтримувати точність вимірювання.
Вантуз видаляє повітря після запуску насоса та захищає систему від вакууму й гідроударів.
Вантуз видаляє повітряні кишені та захищає трубопровід від утворення вакууму під час гідравлічних перехідних процесів.
Відео
Не впевнені, який клапан або вантуз підійде саме для вашої системи? Залиште заявку — наші фахівці допоможуть підібрати оптимальне рішення та підготують комерційну пропозицію.
Отримати консультацію
FAQ
1. Які технічні характеристики K10 1"?
Робочий тиск становить від 0.1 до 10 бар. Підключення — 1 дюйм (зовнішня різьба). Матеріал корпусу та поплавка виготовлений з міцного полімеру, адаптованого до вуличних умов експлуатації.
2. Як правильно виконувати монтаж K10?
Монтаж K10 виконується вертикально у найвищих точках гідравлічного профілю (локальні піки), на кінцевих ділянках глухих магістралей та безпосередньо перед магістральними фільтрами.
3. Чи можна використовувати дешевий аналог K10?
Недоліком дешевих аналогів є відсутність кінетичного екрана. Під час запуску системи швидкий струмінь повітря підкидає їхній поплавок, і клапан закривається до того, як вийде все повітря з магістралі. Це призводить до жорстких гідроударів. Конструкція BERMAD K10 фізично унеможливлює цей недолік.
4. Де можна отримати паспорт K10 та каталог K10?
Офіційні специфікації, габаритні креслення та графіки витрати повітря, які містить паспорт K10 та загальний каталог K10, надаються нашими інженерами за запитом.
Технічні характеристики повітряних клапанів
Основні параметри для підбору повітряного клапана під вашу систему водопостачання або водовідведення:
| Тип клапана | Антивакуумний | Кінетичний | Автоматичний | Автоматичний | Комбінований | Комбінований | Комбінований | Комбінований |
|---|---|---|---|---|---|---|---|---|
| Модель клапана | ARV | K10 | A10 | A71 | C10 | C30 | C70 | C50 |
| Підключення, дюйм | ¼" або ½" | ¾" - 2" | ¾" - 1" | ¾" - 1" | ¾" - 3" | ¾" - 2" | 2" - 12" | 2" - 4" |
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 16 | 10 | 16 | 16; 25; 40 | 10; 16; 25 |
| Мінімальний робочий тиск, бар | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Температура робочого середовища, °C | 1-50 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| Матеріал корпусу | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Нейлон, армований скловолокном | AISI 316 | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Чавун | Нейлон; Чавун; AISI |
| Матеріал поплавка | POM | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен; Нейлон | Поліпропілен; AISI; Нейлон |
| Матеріал ущільнення | NBR | EPDM | EPDM | EPDM | EPDM; Viton | EPDM; Viton | EPDM | EPDM; NBR; Viton |
Габаритні розміри
| Модель | Ш (мм) | В (мм) | Вага (кг) |
|---|---|---|---|
| ARV ¼" - ½" | 22 | 20 | 0,05 |
| K10 ¾" - 1" BSP | 76 | 109 | 0,17 |
| K10 2" BSP | 93 | 130 | 0,28 |
| A10 ¾" - 1" BSP | 95 | 136,3 | 0,35 |
| A71 ¾" - 1" BSP | 85,5 | 132 | 1,5 |
| C10 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C10 2" BSP | 143 | 240 | 1,5 |
| C10 2" Flanged | 165 | 240 | 1,95 |
| C10 3" Flanged | 200 | 253 | 3,1 |
| C30 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C30 2" BSP | 143 | 240 | 1,5 |
| C30 2" Flanged | 165 | 240 | 1,95 |
| C30 3" Flanged | 200 | 253 | 3,1 |
| C70 2" BSP | 175 | 278 | 8,1 |
| C70 2" Flanged | 175 | 293 | 11,2 |
| C70 3" Flanged | 220 | 336 | 20,5 |
| C70 4" Flanged | 260 | 380 | 29,7 |
Таблиця продуктивності
Продуктивність повітряних клапанів залежить від режиму роботи. Для автоматичних і комбінованих клапанів вказується продуктивність видалення повітря з трубопроводу під робочим тиском, а для кінетичних і комбінованих клапанів — продуктивність випуску та впуску повітря під час заповнення або спорожнення трубопроводу.
Значення наведені за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Для правильного підбору клапана рекомендується враховувати діаметр, довжину та профіль трубопроводу, а також витрату води й можливі режими експлуатації.
Для підбору повітряного клапана та отримання технічної консультації звертайтеся до фахівців MegaFlow.
| Модель | Видалення повітря (режим роботи під тиском) |
Випуск та впуск повітря (заповнення, спорожнення та вакуум) |
|---|---|---|
| Nm³/год * | Nm³/год ** | |
| ARV ¼" - ½" | — | 24 |
| K10 ¾" - 1" | — | 60 |
| K10 2" | — | 140 |
| A10 ¾" - 1" | 17 | — |
| A71 ¾" - 1" | 2 | — |
| C10 ¾" - 1" | 20 | 60 |
| C10 2" - 3" | 45 | 200 |
| C30 ¾" - 1" | 20 | 60 |
| C30 2" - 3" | 45 | 200 |
| C70 2" | 6 | 600 |
| C70 3" | 8 | 1200 |
| C70 4" | 10 | 2000 |
* Значення продуктивності видалення повітря наведені при робочому тиску 4 бар.
** Значення продуктивності випуску та впуску повітря наведені при перепаді тиску +0,1 бар та −0,1 бар відповідно.
*** Графіки випуску та впуску повітря отримані за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Підбір повітряних клапанів рекомендується виконувати з урахуванням параметрів трубопроводу.
