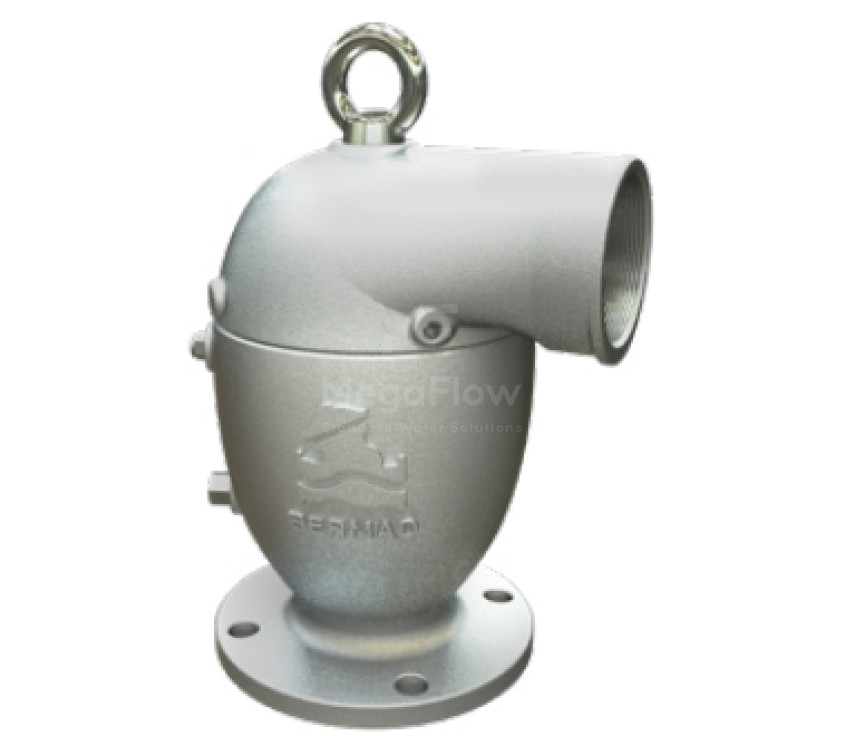

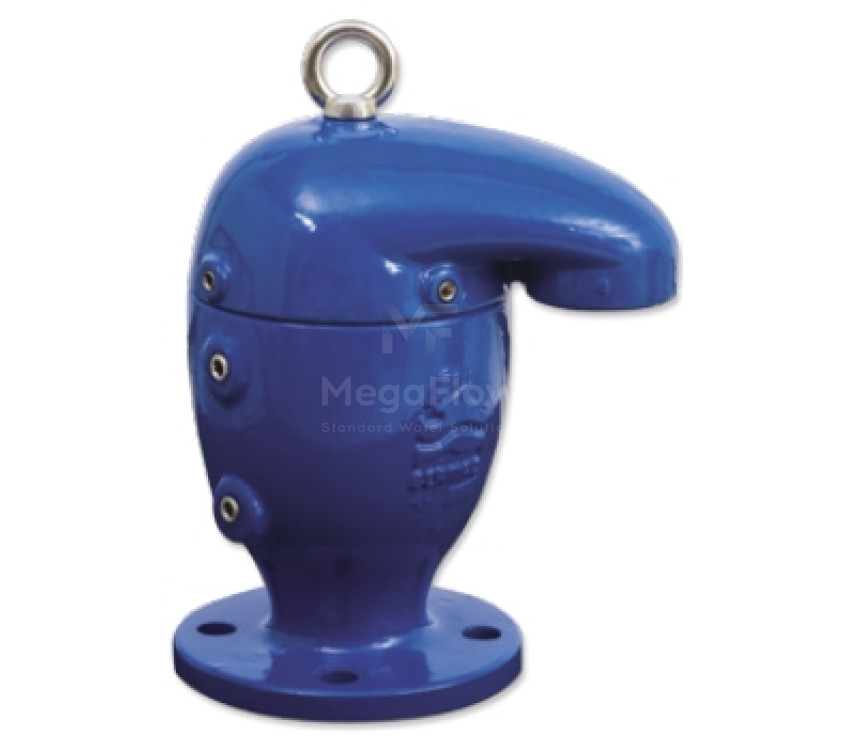

BERMAD C70 (модифікація MCVM-C70) — це промисловий комбінований повітряний клапан, розроблений для комплексного захисту головних магістралей водопостачання, насосних станцій та великих систем водоочистки. Цей гідравлічний пристрій об'єднує функції масового випуску/впуску повітря та безперервного стравлювання дрібних розчинених газів під робочим тиском.
Накопичення нерозчиненого повітря в трубах є критичною проблемою: воно зменшує ефективний переріз магістралі, збільшує витрати електроенергії на перекачування води та призводить до критичних похибок у роботі витратомірів. Встановлення пристрою BERMAD C70 повністю ліквідує повітряні пробки під час роботи мережі, а також діє як клапан захисту від вакууму, гарантовано запобігаючи сплющуванню труб під час планового або аварійного зливу води.
Гідравлічна конструкція C70 містить об'єднані кінетичний та автоматичний модулі, що працюють у трьох режимах:
Цей клапан скидання повітря призначений для важких умов експлуатації на B2B-об'єктах:
Основне місце встановлення для ефективного автоматичного видалення повітря із системи.
Захищає корпус фільтра від вакууму та забезпечує автоматичне видалення повітря.
Рекомендоване встановлення вантузів через певні інтервали на довгих магістралях для стабільної роботи системи.
Вантуз допомагає видаляти повітря перед вузлом обліку та підтримувати точність вимірювання.
Вантуз видаляє повітря після запуску насоса та захищає систему від вакууму й гідроударів.
Вантуз видаляє повітряні кишені та захищає трубопровід від утворення вакууму під час гідравлічних перехідних процесів.
Не впевнені, який клапан або вантуз підійде саме для вашої системи? Залиште заявку — наші фахівці допоможуть підібрати оптимальне рішення та підготують комерційну пропозицію.
1. Який робочий тиск підтримує комбінований клапан C70?
Серія C70 розроблена для індустріальних та комунальних мереж. Залежно від конфігурації фланцевого або різьбового підключення, арматура витримує тиск PN16 або PN16, PN25 або PN40.
2. Де правильно встановлювати повітряний клапан для трубопроводу?
Монтаж виконується вертикально. Ключові точки: найвищі відмітки профілю траси, безпосередньо після насосів, перед контрольно-вимірювальною автоматикою та на довгих горизонтальних ділянках (з кроком від 500 метрів).
3. Чому розрахунок повітряного клапана є обов'язковим етапом?
Встановлення клапана з недостатнім перерізом призведе до того, що він не встигне впустити достатній об'єм повітря під час спорожнення — труба неминуче отримає вакуумну деформацію. Підбір діаметра має базуватися на продуктивності насосів та швидкості потоку рідини.
4. Де знайти технічні характеристики та паспорт на MCVM-C70?
Повну технічну документацію, детальні креслення, габаритні розміри та графіки витрати повітря наші інженери надають індивідуально за запитом.
Основні параметри для підбору повітряного клапана під вашу систему водопостачання або водовідведення:
| Тип клапана | Антивакуумний | Кінетичний | Автоматичний | Автоматичний | Комбінований | Комбінований | Комбінований | Комбінований |
|---|---|---|---|---|---|---|---|---|
| Модель клапана | ARV | K10 | A10 | A71 | C10 | C30 | C70 | C50 |
| Підключення, дюйм | ¼" або ½" | ¾" - 2" | ¾" - 1" | ¾" - 1" | ¾" - 3" | ¾" - 2" | 2" - 12" | 2" - 4" |
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець | Різьба; Фланець |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 16 | 10 | 16 | 16; 25; 40 | 10; 16; 25 |
| Мінімальний робочий тиск, бар | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Температура робочого середовища, °C | 1-50 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| Матеріал корпусу | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Нейлон, армований скловолокном | AISI 316 | Нейлон, армований скловолокном | Нейлон, армований скловолокном | Чавун | Нейлон; Чавун; AISI |
| Матеріал поплавка | POM | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен | Поліпропілен; Нейлон | Поліпропілен; AISI; Нейлон |
| Матеріал ущільнення | NBR | EPDM | EPDM | EPDM | EPDM; Viton | EPDM; Viton | EPDM | EPDM; NBR; Viton |
| Модель | Ш (мм) | В (мм) | Вага (кг) |
|---|---|---|---|
| ARV ¼" - ½" | 22 | 20 | 0,05 |
| K10 ¾" - 1" BSP | 76 | 109 | 0,17 |
| K10 2" BSP | 93 | 130 | 0,28 |
| A10 ¾" - 1" BSP | 95 | 136,3 | 0,35 |
| A71 ¾" - 1" BSP | 85,5 | 132 | 1,5 |
| C10 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C10 2" BSP | 143 | 240 | 1,5 |
| C10 2" Flanged | 165 | 240 | 1,95 |
| C10 3" Flanged | 200 | 253 | 3,1 |
| C30 ¾" - 1" BSP | 97 | 160 | 0,5 |
| C30 2" BSP | 143 | 240 | 1,5 |
| C30 2" Flanged | 165 | 240 | 1,95 |
| C30 3" Flanged | 200 | 253 | 3,1 |

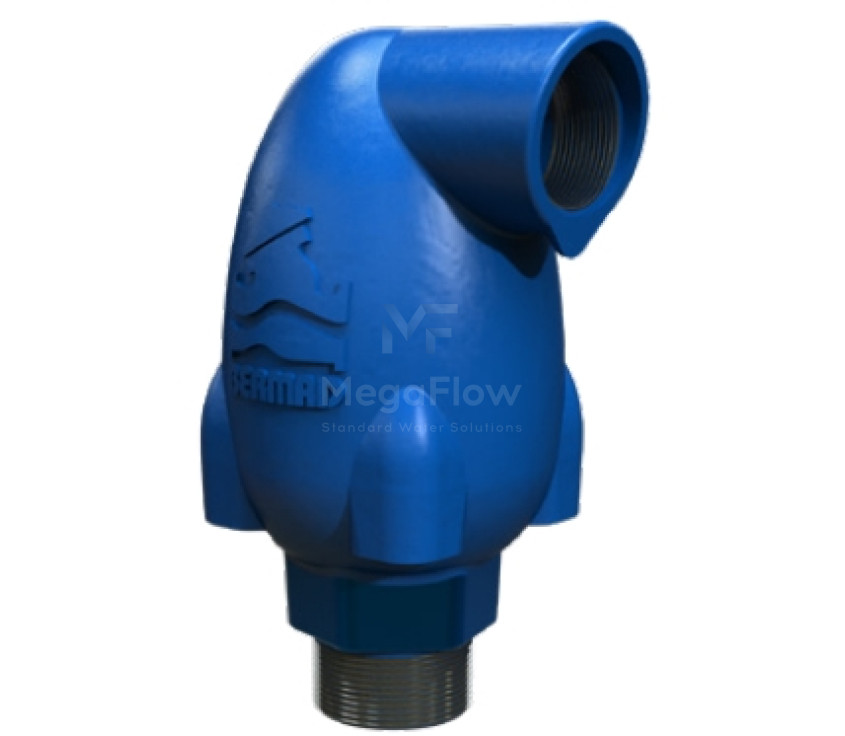

| C70 2" BSP | 175 | 278 | 8,1 |
| C70 2" Flanged | 175 | 293 | 11,2 |
| C70 3" Flanged | 220 | 336 | 20,5 |
| C70 4" Flanged | 260 | 380 | 29,7 |
Продуктивність повітряних клапанів залежить від режиму роботи. Для автоматичних і комбінованих клапанів вказується продуктивність видалення повітря з трубопроводу під робочим тиском, а для кінетичних і комбінованих клапанів — продуктивність випуску та впуску повітря під час заповнення або спорожнення трубопроводу.
Значення наведені за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Для правильного підбору клапана рекомендується враховувати діаметр, довжину та профіль трубопроводу, а також витрату води й можливі режими експлуатації.
Для підбору повітряного клапана та отримання технічної консультації звертайтеся до фахівців MegaFlow.
| Модель | Видалення повітря (режим роботи під тиском) |
Випуск та впуск повітря (заповнення, спорожнення та вакуум) |
|---|---|---|
| Nm³/год * | Nm³/год ** | |
| ARV ¼" - ½" | — | 24 |
| K10 ¾" - 1" | — | 60 |
| K10 2" | — | 140 |
| A10 ¾" - 1" | 17 | — |
| A71 ¾" - 1" | 2 | — |
| C10 ¾" - 1" | 20 | 60 |
| C10 2" - 3" | 45 | 200 |
| C30 ¾" - 1" | 20 | 60 |
| C30 2" - 3" | 45 | 200 |
| C70 2" | 6 | 600 |
| C70 3" | 8 | 1200 |
| C70 4" | 10 | 2000 |
* Значення продуктивності видалення повітря наведені при робочому тиску 4 бар.
** Значення продуктивності випуску та впуску повітря наведені при перепаді тиску +0,1 бар та −0,1 бар відповідно.
*** Графіки випуску та впуску повітря отримані за результатами випробувань відповідно до стандартів EN 1074-4 та AS 4883. Підбір повітряних клапанів рекомендується виконувати з урахуванням параметрів трубопроводу.
