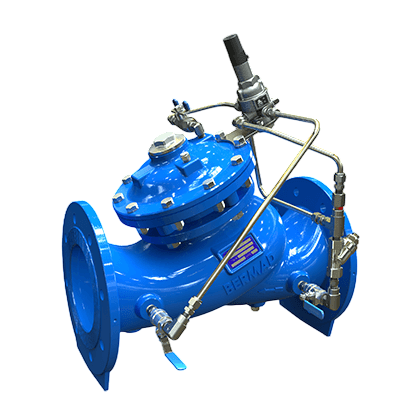

Клапан підтримки тиску до себе Bermad (модель 730) — це гідравлічний регулюючий механізм із двокамерним приводом та піднятим сідлом.

Головна задача цього обладнання — постійне підтримання мінімально заданого тиску в магістралі до клапана (upstream pressure), незалежно від коливань витрати або падіння тиску після нього (у споживачів). Залежно від схеми монтажу, пристрій виконує дві функції: при встановленні безпосередньо в лінію він працює як клапан підпору, а при встановленні на відгалуженні (байпасі) — як циркуляційний або скидний клапан для скидання надлишкового тиску.

Основою клапана є Y-подібний корпус (globe) без перешкод у зоні потоку (obstacle free flow pass). Система не потребує електроживлення, оскільки керується виключно гідравлічною енергією води в трубопроводі.

Алгоритм роботи забезпечується пілотним регулятором, який постійно зчитує тиск на вході. Якщо тиск до клапана падає нижче встановленої норми, пілот направляє воду у контрольну камеру приводу. Це примушує діафрагму плавно опускатися, частково перекриваючи прохід, що автоматично підвищує тиск у вхідній магістралі до потрібного рівня. Коли тиск нормалізується або перевищує задану позначку, клапан відкривається, вільно пропускаючи потік.

Інтеграція моделі 730 у гідравлічні контури забезпечує такі технічні вигоди:

• Стійкість до кавітації: Оптимізована гідродинаміка корпусу дозволяє клапану працювати при швидкості потоку до 6.0 м/с без кавітаційного руйнування внутрішніх елементів.
• Стабільність при малих витратах: Для систем із мінімальним розбором води доступна комплектація спеціальним V-подібним плунжером (V-Port throttling plug), що виключає вібрації та «полювання» клапана.
• Абсолютна герметичність: У закритому стані механізм забезпечує нульові витоки (drip tight sealing).
• Обслуговування без демонтажу (In-line serviceable): Заміна ущільнень, ревізія діафрагми або налаштування пілота проводяться безпосередньо на трубі, що мінімізує час простою системи.

Модель 730 застосовується там, де критично важливо утримати гідравлічний баланс, захистити насоси або забезпечити пріоритет водопостачання.

Типові сценарії використання:

• Захист насосних станцій: Створення штучного підпору для того, щоб насос завжди працював у межах своєї робочої кривої та не виходив у зону перевантаження або кавітації. Також використовується для циркуляції води під час нульового або низького споживання.
• Системи промислової фільтрації: Підтримання мінімально необхідного тиску в колекторі, який потрібен для ефективного запуску циклів автоматичної зворотної промивки фільтрів (backflush).
• Розподільчі мережі: Пріоритезація критично важливих споживачів. Клапан гарантує, що об'єкти до нього отримають воду під потрібним тиском, перш ніж потік піде до споживачів нижче за течією.

1. Який робочий тиск витримує цей клапан?

Корпуси з ковкого чавуну розраховані на номіна тиск 16 бар або 25 бар.

2. Який мінімальний тиск необхідний для того, щоб клапан керувався гідравлікою?

Мінімальний робочий тиск для функціонування двокамерного приводу становить 0.7 бар (10 psi). Для систем із нижчим тиском можлива спеціальна заводська модифікація.

3. Для яких діаметрів труб підходить серія 730?

Лінійка охоплює труби діаметром від DN40 (1.5 дюйма) до DN600 (24 дюйми) для серії ES.

4. Яка максимальна температура води допускається?

Стандартне виконання клапана розраховане на роботу з водою температурою до 80°C.
