Клапан попередження гідроудару (швидкого скидання тиску) Bermad моделі IR-13Q-2W — це гідравлічний регулюючий клапан з діафрагмовим приводом.

Він вирішує завдання захисту водопровідних магістралей, насосних станцій та фільтраційних вузлів від руйнування внаслідок гідравлічних ударів: клапан миттєво відкривається для скидання надлишкового лінійного тиску, коли той перевищує заданий максимум.

Пристрій функціонує виключно за рахунок енергії лінійного тиску води.

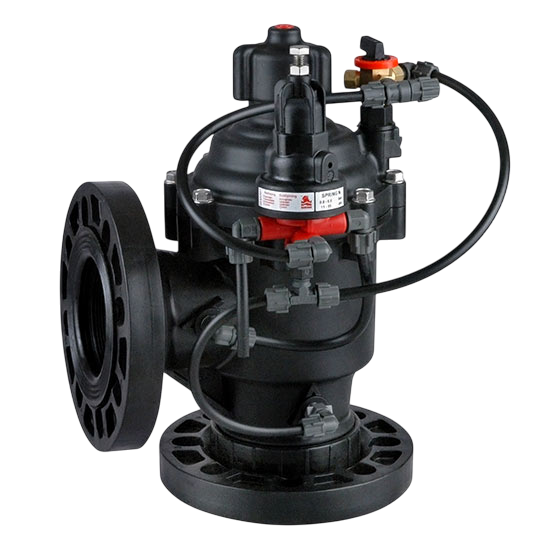

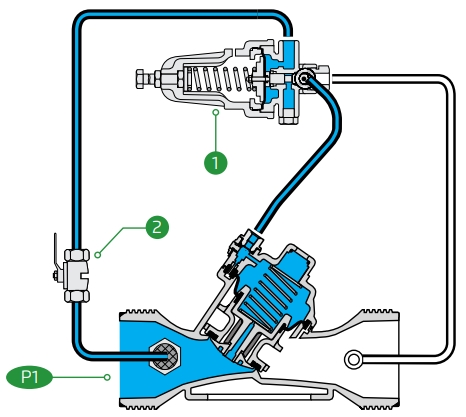

Пілот скидання тиску (Pressure Relief Pilot) безперервно відстежує тиск у трубопроводі перед клапаном. У разі різкого стрибка тиску (гідроудару) пілот миттєво подає команду на повне відкриття головного клапана, вивільняючи надлишок води та знижуючи навантаження на мережу. Щойно тиск повертається до норми (падає нижче встановленого порогу налаштування), клапан плавно закривається, забезпечуючи герметичне перекриття та запобігаючи втратам води. Також у системі передбачено кран для ручного тестового запуску.

• Миттєве реагування: Завдяки оптимізованій конструкції та цільній діафрагмі (Flexible Super Travel - FST) пристрій має мінімальний час відгуку на різкі перепади тиску.
• Стійкість до зносу та агресивних середовищ: Корпус виготовлено з промислового композиту (поліамід 6, армований 30% скловолокна), що робить його стійким до кавітації та агресивних хімікатів.
• Надвисока пропускна здатність: Y-подібний гідравлічний корпус (hYflow) мінімізує опір, дозволяючи швидко скидати великі об'єми води при мінімальних втратах тиску.
• Плавне закриття: Направляючий плунжер гарантує м'яке та повністю герметичне закриття (drip tight) без ризику ерозії чи деформації діафрагми.
• Спрощений сервіс: Конструкція дозволяє проводити ревізію "in-line" — без необхідності демонтажу клапана з магістралі.

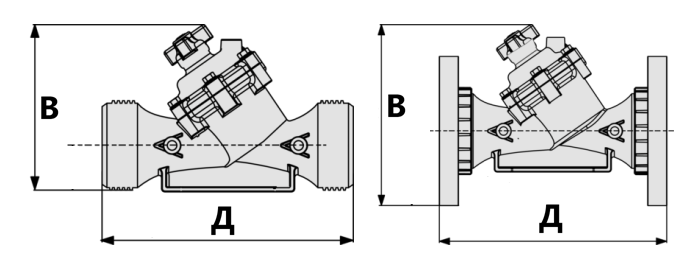

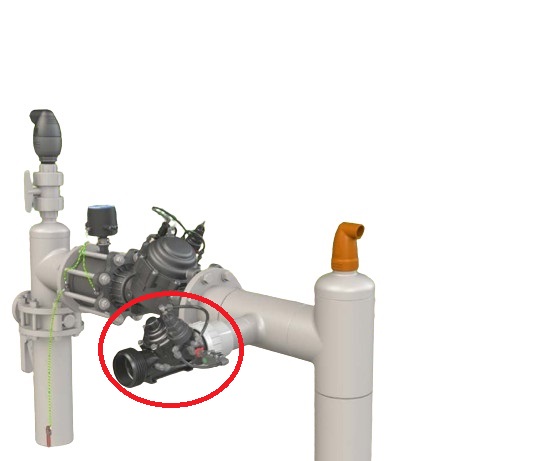

Клапан IR-13Q-2W монтується в промислових та аграрних системах для запобігання аваріям:

• Захист труб від розривів: Нівелювання гідравлічних ударів під час запуску або аварійної зупинки потужних насосів.
• Усунення короткочасних піків тиску: Скидання надлишку енергії, що виникає при швидкому закритті інших засувок у розподільчій мережі.
• Захист фільтраційних станцій: Попередження пошкодження корпусів піщаних, гравійних чи дискових фільтрів під час пікових навантажень.
• Візуальна індикація збоїв: Спрацьовування скидного клапана фізично сигналізує оператору про наявність аномалій у роботі насосної групи або системи в цілому.

1. Який максимальний робочий тиск витримує цей клапан?

Номінальний тиск (Pressure Rating) композитного корпусу становить 10 бар, а робочий тиск системи лежить у діапазоні від 0.5 до 10 бар.

2. У якому діапазоні можна налаштувати поріг спрацьовування скидання?

Завдяки стандартній пружині пілота, межу спрацьовування можна точно відкалібрувати в діапазоні від 1.0 до 10.0 бар.

3. Чи потрібне електроживлення або зовнішні датчики для відстеження гідроударів?

Ні, пристрій є повністю автономним. Він працює виключно за рахунок гідравліки (лінійного тиску води) та механічного пілота.

4. З якого матеріалу виготовлена діафрагма?

Діафрагма виготовлена з натурального каучуку (NR), який додатково посилений міцною нейлоновою тканиною, що забезпечує довговічність при різких багаторазових деформаціях.
