Гідравлічний клапан регулювання витрати Bermad: Точне обмеження потоку в системі

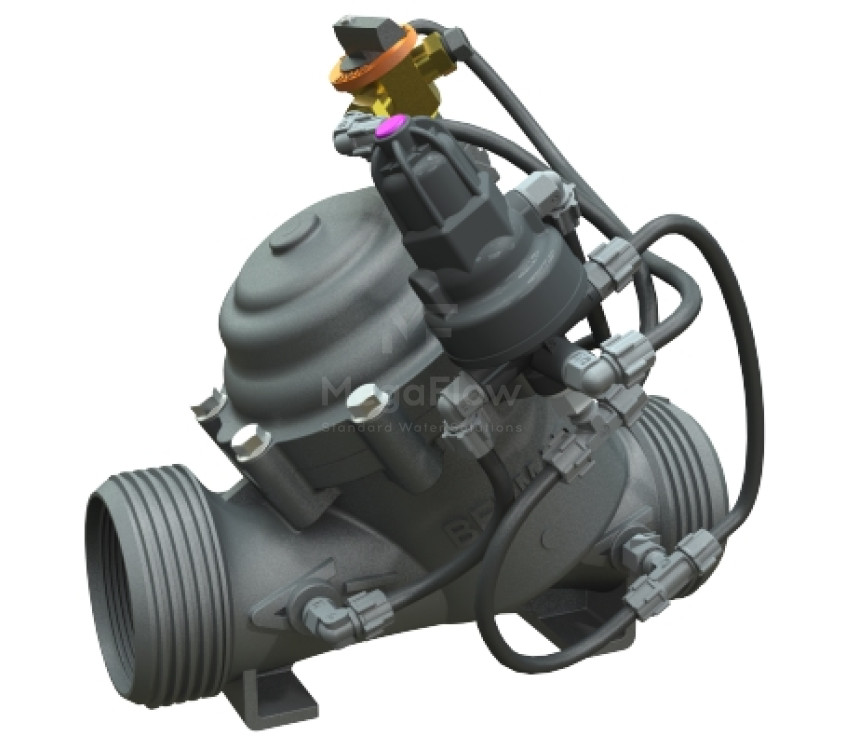

Клапан регулювання витрати Bermad (серія 100, базова модель IR-170-50-DZb) — це гідравлічний клапан із діафрагмовим приводом, який автоматично обмежує витрату води в системі до заданого максимального значення. Клапан також підтримує функцію дистанційного відкриття або закриття за допомогою гідравлічної команди.
Головна задача цього пристрою — захистити трубопровідну мережу від надмірного розбору води споживачами (over-demand) та контролювати швидкість заповнення порожніх труб, що запобігає гідроударам і критичному падінню тиску на головній насосній станції.
Принцип роботи
Клапан працює автономно, використовуючи лінійний тиск самої системи.

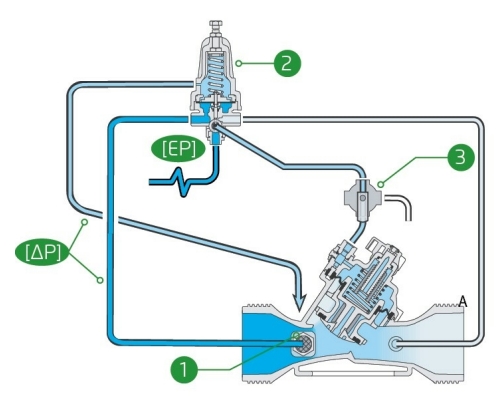

Замість зовнішніх витратомірів, клапан має інтегрований всередину корпусу датчик — "трубку перепаду тиску" (Differential Pressure Duct). Під час руху води датчик фіксує перепад тиску, який прямо пропорційний поточній витраті. Сервопілот безперервно зчитує цей перепад. Якщо витрата води намагається перевищити встановлений ліміт, пілот подає воду в контрольну камеру клапана, змушуючи діафрагму дроселювати (прикривати) потік. Щойно витрата стабілізується на заданій позначці, клапан фіксує своє положення. Також у схемі передбачено човниковий клапан (Shuttle Valve), який дозволяє примусово перекрити основний клапан зовнішнім сигналом.
Переваги
- Інтегрований датчик потоку без рухомих частин: Внутрішня трубка перепаду тиску виключає необхідність монтажу зовнішніх витратомірів, що суттєво економить простір у насосній станції та спрощує обв'язку.
- Енергоефективність (низькі втрати напору): Y-подібний гідравлічний корпус (hYflow) із дизайном "Look Through" забезпечує надвисоку пропускну здатність без створення зайвого опору в магістралі.
- Висока хімічна стійкість: Композитний корпус (поліамід 6, посилений 30% скловолокна) не боїться кавітації та агресивних розчинів добрив (фертигації).
- Стабільна робота при низькому тиску: Для спрацьовування клапана та точного регулювання достатньо тиску від 0.5 бар.
- Захист діафрагми: Технологія гнучкої цільної діафрагми з направляючим плунжером (Flexible Super Travel) гарантує плавне дроселювання без вібрацій (hunting) та зносу.
Коли використовується та які задачі вирішує
Інтегратори та інженери встановлюють обмежувачі витрати Bermad для вирішення наступних проблем:
- Контроль заповнення порожніх магістралей (Line Fill-Up): Обмеження стартового потоку води для плавного заповнення труб та витіснення повітря через повітряні клапани без ризику розриву трубопроводу.

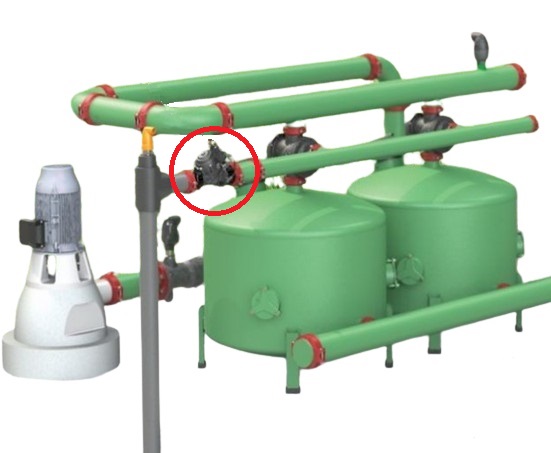

- Фільтраційні станції: Обмеження потоку під час циклу зворотної промивки піщаних або гравійних фільтрів. Це гарантує, що фільтруюче завантаження підніметься для очищення, але не буде вимите в дренаж через надмірний потік.
- Розподіл води між кількома споживачами: Якщо до однієї магістралі підключено кілька незалежних секторів поливу чи цехів, клапан не дозволить одному сектору "забрати" всю воду, зберігаючи стабільний тиск для інших.
Клапан регулювання витрати Bermad IR-170 — доступні типорозміри
Види Клапанів
Відео
Не впевнені, який клапан керування підійде саме для вашої системи?
Наші інженери допоможуть підібрати оптимальне рішення за витратою, тиском, типом керування та умовами експлуатації.
Підібрати клапан
FAQ
1. Який діапазон робочого тиску для цього клапана?
Клапан розрахований на робочий тиск від 0.5 до 10 бар, максимальний номінальний тиск (PN) становить 10 бар.
2. Чи потрібні прямі ділянки труби до і після клапана для коректної роботи датчика?
Оскільки сенсор перепаду тиску (Differential Pressure Duct) інтегрований безпосередньо в корпус клапана, суворі вимоги до довгих заспокійливих ділянок труби (як у випадку зі стандартними витратомірами) мінімізуються. Це економить місце в колекторі.
3. Як змінити ліміт витрати води на об'єкті?
Обмеження потоку налаштовується локально за допомогою регулювального гвинта на пілоті (FC Pilot: PC-SD-A-P).
4. З яких матеріалів зроблені внутрішні ущільнення?
Діафрагма виготовлена з натурального каучуку (NR), посиленого нейлоновою тканиною, а пружина — з нержавіючої сталі, що робить внутрішній механізм стійким до зношування.
Технічні характеристики регулюючих гідравлічних клапанів
У таблицях нижче наведено основні технічні характеристики регулюючих гідравлічних клапанів Megaflow та Bermad, що використовуються в системах водопостачання, зрошення, промислової водопідготовки та насосних станціях.
Для кожної моделі вказані габаритні розміри, вага, тип підключення, об'єм камери керування, коефіцієнт пропускної здатності Kv та рекомендований робочий діапазон витрати. Ці параметри дозволяють правильно підібрати клапан відповідно до необхідної витрати, робочого тиску та особливостей конкретної гідравлічної системи.
Технічні характеристики поділені за серіями 100 та 700, що спрощує порівняння моделей і вибір оптимального рішення для різних умов експлуатації.
| Модель | Megaflow 2" | Bermad 2" | Bermad 2L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 4" | Bermad 4" | Bermad 4L" | Megaflow 6" | Bermad 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 100 | |||||||||||||
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба | Різьба | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 1,96 | 1,2 | 1,5 | 2,04 | 1,6 | 3 | 3,42 | 2,5 | 3,7 | 6 | 4,6 | 9,2 | 11,8 | 16,5 |
| Довжина, мм | 230 | 230 | 230 | 320 | 298 | 298 | 330 | 308 | 308 | 350 | 350 | 442 | 436 | 470 |
| Висота, мм | 173 | 173 | 187 | 199 | 199 | 278 | 244 | 244 | 317 | 329 | 329 | 340 | 377 | 377 |
| Об'єм камери, л | 0,12 | 0,12 | 0,15 | 0,15 | 0,15 | 0,15 | 0,62 | 0,62 | 0,62 | 0,62 | 0,62 | 1,5 | 1,5 | 1,5 |
| Kv, м³/год | 50 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 | 200 | 200 | 340 | 340 | 340 |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Мінімальний робочий тиск, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Температура робочого середовища, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Рекомендована робоча витрата, м³/год | 15–20 | 15–20 | 30–40 | 30–40 | 30–40 | 60–80 | 30–40 | 30–40 | 60–80 | 60–80 | 60–80 | 102–136 | 102–136 | 102–136 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
| Модель | Bermad 700 2,5" | Bermad 700 3" | Bermad 700 4" | Bermad 700 5" | Bermad 700 6" | Bermad 700 8" | Bermad 700 10" | Bermad 700 12" | Bermad 700 14" | Bermad 700 16" |
|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 700 | |||||||||
| Тип підключення | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 18 | 22 | 38 | 62 | 78 | 125 | 198 | 306 | 457 | 515 |
| Довжина, мм | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| Висота, мм | 242 | 252 | 318 | 375 | 411 | 506 | 600 | 721 | 909 | 943 |
| Об'єм камери, л | 0,125 | 0,125 | 0,3 | 0,45 | 0,5 | 2,15 | 4,5 | 8,5 | 12,4 | 29,8 |
| Kv, м³/год | 62 | 98 | 143 | 215 | 395 | 610 | 905 | 1520 | 2140 | 2250 |
| Максимальний робочий тиск, бар | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Мінімальний робочий тиск, бар | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Температура робочого середовища, °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Рекомендована робоча витрата, м³/год | 19–25 | 29–39 | 43–57 | 65–86 | 119–158 | 183–244 | 272–362 | 456–608 | 642–856 | 675–900 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
<
