Триходовий промивочний клапан Bermad (серія 350, модель IR-2x2-350-P) — це компактний гідравлічний клапан із Т-подібною конфігурацією портів, подвійною камерою управління та діафрагмовим приводом.

Він вирішує завдання автоматизації зворотної промивки систем фільтрації води. Замість встановлення складної обв'язки з кількох засувок на кожен фільтр, один триходовий клапан здатен почергово направляти потік вихідної води на очищення, а під час промивки — перемикати рух води у зворотному напрямку для скидання бруду в дренаж.

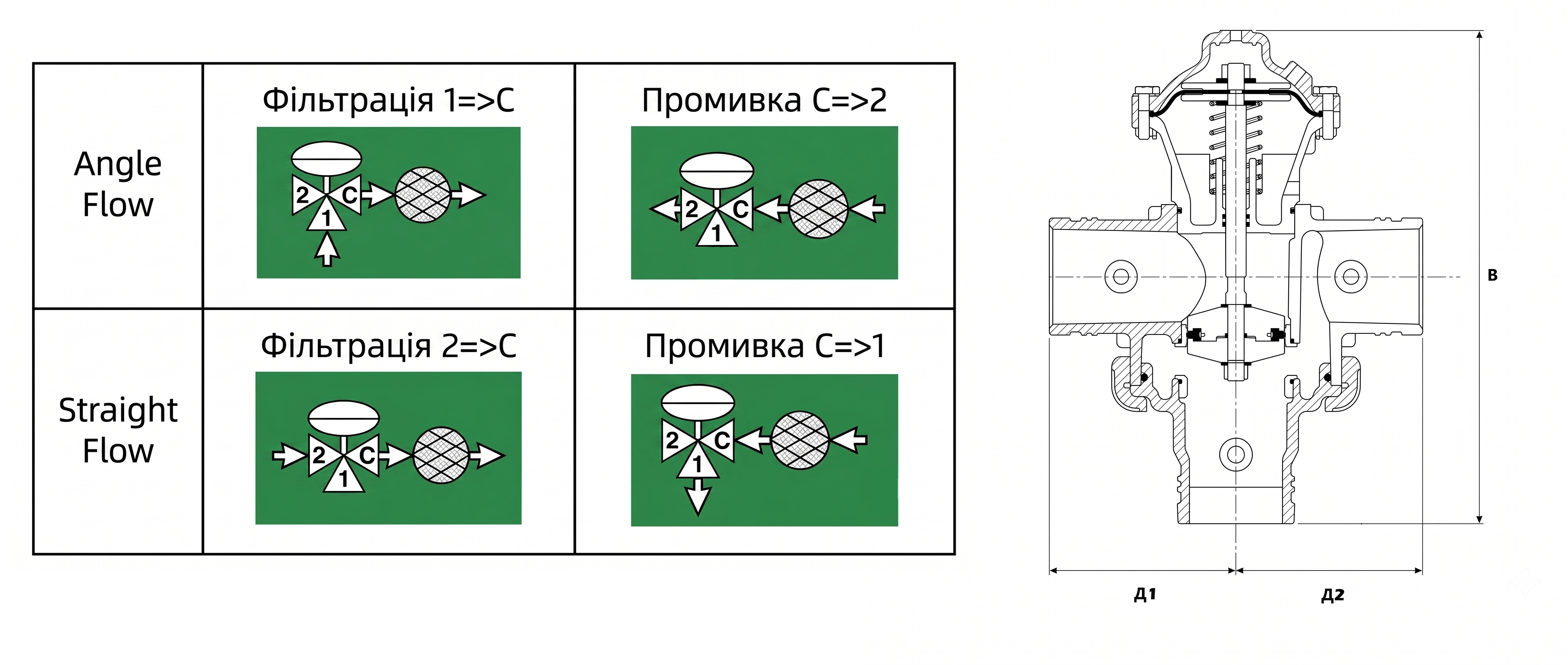

Клапан працює від лінійного тиску води (гідравлічне управління). Конструктивно доступні моделі для кутового (Angle flow) та прямого (Straight flow) напрямку потоку.

У режимі фільтрації вода безперешкодно проходить через клапан до фільтра. Коли на контролер надходить сигнал про забруднення (перепад тиску на фільтрі), контрольна камера клапана заповнюється водою. Шток зміщується і герметично перекриває вхідний порт подачі води. Одночасно відкривається дренажний порт: чиста вода з сусідніх фільтрів продавлюється у зворотному напрямку через брудний фільтр, вимиває осад і через відкритий дренажний порт клапана скидається в каналізацію. Після зняття гідравлічної команди тиск у камері скидається, і пружина разом із лінійним тиском повертають клапан у початковий режим фільтрації.

• Відсутність змішування потоків: Короткий хід клапана забезпечує плавні, але швидкі зміни напрямку потоку, повністю виключаючи ризик змішування чистої (робочої) та брудної (дренажної) води під час перемикання режимів.
• Довговічність діафрагми: Двокамерна конструкція (Double Chamber Design) захищає діафрагму та забезпечує динамічне ущільнення, що запобігає тертю та ерозії ущільнювачів навіть при низькому тиску.
• Висока хімічна стійкість: Композитний корпус виготовлений із поліаміду 6, посиленого 30% скловолокна, що робить його стійким до кавітації та агресивних добрив, які використовуються в агросекторі.
• Мінімальний тиск спрацьовування: Завдяки двокамерному приводу клапан швидко перемикається при робочому тиску в системі від 0.7 бар.

Це рішення застосовується інтеграторами та інженерами під час проєктування чи модернізації станцій водопідготовки:

• Автоматизація батарей фільтрів: Обв'язка багатомодульних гравійних, піщаних, дискових або сітчастих фільтрів, де потрібно по черзі промивати кожну колону без зупинки загального потоку.
• Одиночні автономні фільтри: Організація автоматичної промивки на невеликих локальних установках.
• Обмежений монтажний простір: Компактний Т-подібний дизайн та можливість встановлення у різних просторових орієнтаціях дозволяють суттєво зменшити габарити фільтраційної станції.

1. Який робочий тиск необхідний для цієї моделі?

Клапан працює в діапазоні лінійного тиску від 0.7 до 10 бар. Максимальний номінальний тиск (Pressure Rating) — 10 бар.

2. Які варіанти підключення доступні?

Для розміру 2 дюйми (DN50) доступні стандартні різьбові (Threaded) та пазові з'єднання типу Victaulic (Grooved).

3. Чи витримує клапан гарячу воду?

Максимальна допустима температура робочого середовища становить 65°C.

4. Як обслуговувати клапан, якщо він засмітиться?

Конструкція розроблена за принципом "User-Friendly" — це означає, що перевірка та сервісне обслуговування внутрішніх деталей (плунжера, діафрагми, пружини) здійснюються безпосередньо на трубопроводі (in-line), без необхідності демонтажу всього корпусу клапана.
