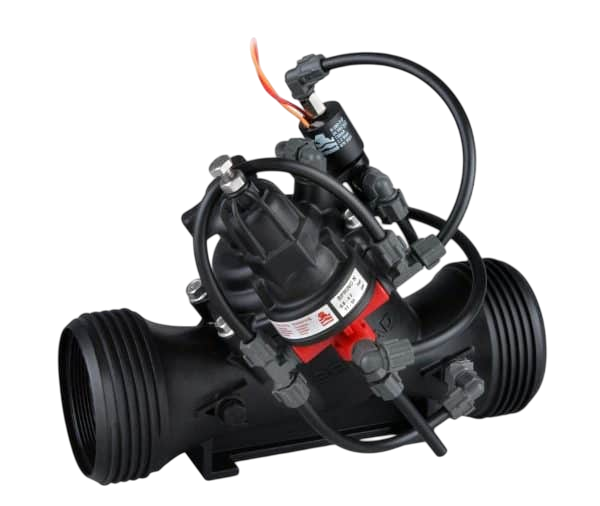

Клапан підтримки тиску "до себе" (Pressure Sustaining Valve) моделі Bermad IR-130-3W-XZ — це гідравлічний регулюючий клапан із діафрагмовим приводом. Його функція — підтримувати мінімальний заданий тиск у магістралі перед собою (upstream pressure) і відкриватися на повну пропускну здатність лише тоді, коли тиск у лінії перевищує встановлену норму.

Це рішення усуває проблему неконтрольованого спорожнення трубопроводів та забезпечує пріоритетний напір для критично важливих зон розподільчої або фільтраційної мережі.

Робота пристрою не вимагає зовнішнього електроживлення, оскільки клапан керується виключно за рахунок енергії лінійного тиску води.

Пілот підтримки тиску (Pressure Sustaining Pilot) безперервно відстежує рівень тиску на вході в клапан. Якщо вхідний тиск падає нижче заданого налаштування, пілот подає команду в контрольну камеру на дроселювання (часткове закриття) головного клапана. Це створює підпір і відновлює робочий тиск до потрібного рівня. Щойно тиск піднімається вище налаштованого порогу, клапан повністю відкривається. Для локального керування передбачений ручний селектор, який дозволяє примусово закрити клапан.

• Пріоритезація зон: Гарантує, що ключові вузли (наприклад, станції водопідготовки) завжди матимуть достатній тиск для роботи, незалежно від споживання нижче по лінії.
• Контроль заповнення системи: Ефективно обмежує швидкість наповнення порожніх труб при запуску насосів, мінімізуючи ризик гідроударів.
• Стійкість до зносу та кавітації: Корпус промислового класу виготовлений із композитного матеріалу — поліаміду 6, армованого 30% скловолокна, що забезпечує високу стійкість до агресивних хімічних добрив.
• Мінімальні гідравлічні втрати: Y-подібний корпус (hYflow) із дизайном "Look Through" має ультрависоку пропускну здатність без створення надмірного опору потоку.
• Просте обслуговування: Конструкція не містить внутрішніх болтів та гайок, що дозволяє проводити швидку ревізію безпосередньо на лінії.

Цей клапан монтується в промислових та аграрних системах, де необхідно зберегти стабільність роботи всієї гідравлічної схеми при змінах витрат води:

• Зворотне промивання фільтрів: Забезпечує стабільний підпір води (мінімальний необхідний тиск) для коректного запуску циклу промивки піщаних, гравійних чи дискових фільтрів.
• Запобігання спорожненню магістралей: На об'єктах зі складним рельєфом клапан не дає воді неконтрольовано стекти з верхніх точок трубопроводу після зупинки насоса.
• Розподільчі центри з нестабільним тиском подачі: Відсікає надмірний розбір води споживачами нижнього рівня, щоб зберегти працездатність основної магістралі.
• Енергозберігаючі іригаційні проєкти: Допомагає балансувати роботу насосних станцій, утримуючи систему в оптимальній робочій точці.

1. Який діапазон робочого тиску підтримує цей клапан?

Пристрій коректно функціонує в діапазоні лінійного тиску від 0.5 до 10 бар. Номінальний тиск корпусу (Pressure Rating) також становить 10 бар.

2. У яких межах можна налаштувати підтримання тиску?

Клапан комплектується різними пілотними пружинами під ваші задачі:

• Зелена пружина: від 0.2 до 1.7 бар.
• Сіра пружина: від 0.5 до 3.0 бар.
• Стандартна пружина: від 0.8 до 6.5 бар.
• Синьо-біла пружина: від 1.0 до 10.0 бар.

3. З якого матеріалу виготовлено діафрагму та чи витримає вона часті цикли відкриття/закриття?

Цільна діафрагма (технологія Flexible Super Travel) виготовлена з натурального каучуку (NR), посиленого нейлоновою тканиною. Спеціальна конструкція з направляючим плунжером забезпечує точне регулювання та захищає саму діафрагму від ерозії та деформації.
