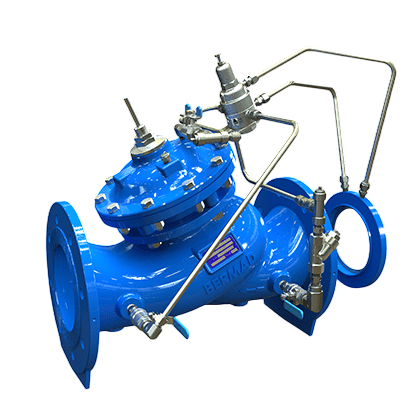

Клапан регулювання витрати Bermad (Модель 770-03-U, Серія 700 Sigma)
Клапан регулювання витрати Bermad 770-03-U — це гідравлічний запірно-регулюючий механізм Y-подібної форми з двокамерним приводом та піднятим сідлом.
Основне завдання обладнання — жорстке обмеження та підтримання заданої максимальної витрати води в трубопроводі, незалежно від коливань тиску в магістралі або неконтрольованого збільшення водорозбору споживачами нижче за течією. Використання цього рішення запобігає гідравлічному розбалансуванню мережі, гарантуючи, що жодна з гілок системи не споживатиме більше води, ніж закладено в проекті.
Принцип роботи
Клапан керується гідравлічною енергією самої магістралі й не потребує електроживлення. До складу системи входить вимірювальна діафрагма (orifice), яка встановлюється на фланці клапана і створює локальний перепад тиску, пропорційний швидкості потоку.
Пілотний регулятор безперервно зчитує цей перепад (різницю тисків до та після діафрагми). Якщо витрата наближається до встановленого максимуму, пілот подає воду в контрольну камеру приводу. Діафрагма клапана плавно опускається, звужуючи прохідний переріз і стабілізуючи потік на заданій позначці. Коли реальна витрата падає нижче ліміту, клапан повністю відкривається, створюючи безперешкодний прохід для води (obstacle free flow pass).
Переваги для промисловості та інженерних мереж
Інтеграція клапанів Bermad 770 забезпечує чіткі техніко-економічні вигоди для підприємств:
- Стійкість до кавітації: Оптимізована гідродинаміка корпусу дозволяє стабільно працювати при швидкості потоку до 6.0 м/с без ризику руйнування внутрішніх вузлів.
- Точність налаштувань: Пілотний контур дозволяє коригувати робочу точку витрати в діапазоні від -15% до +25% відносно базового розрахункового значення діафрагми.
- Енергоефективність: Вимірювальна діафрагма створює мінімальний додатковий опір — втрати напору на ній становлять лише 0.2 бар.
- Абсолютна герметичність: У закритому стані система гарантує 100% перекриття без крапельних витоків (drip tight sealing).
- Обслуговування на лінії (In-line serviceable): Заміна ущільнень або внутрішніх деталей виконується без демонтажу важкого чавунного корпусу з труби.
Коли використовується та які задачі вирішує
Модель 770-03-U застосовується там, де необхідний жорсткий контроль лімітів споживання або розподілу рідини.
Типові сценарії використання:
- Розподільчі водопровідні мережі: Балансування подачі води між різними районами або підприємствами. Клапан не дозволяє одному споживачу "витягнути" весь об'єм, залишаючи інших без тиску.
- Промислові системи фільтрації: Точне обмеження потоку під час робочого циклу або циклу зворотної промивки фільтрів, що захищає фільтруюче завантаження від вимивання та гідроударів.
- Системи ОВК (HVAC) та градирні: Обмеження потоку холодоносія через теплообмінники для підтримання максимальної теплової ефективності (дельта Т) та виключення перевантаження циркуляційних насосів.
Клапан регулювання витрати Bermad (Модель 770-03-U, Серія 700 Sigma) — доступні типорозміри
Види Клапанів
Відео
Не впевнені, який клапан керування підійде саме для вашої системи?
Наші інженери допоможуть підібрати оптимальне рішення за витратою, тиском, типом керування та умовами експлуатації.
Підібрати клапан
FAQ (Часті запитання)
1. Який мінімальний тиск необхідний для коректної роботи клапана?
Для повноцінного функціонування гідравлічного приводу мінімальний лінійний тиск має становити 1.0 бар (15 psi).
2. Чи сильно цей клапан "гасить" тиск у системі?
Ні. Основний корпус має високу пропускну здатність. Додаткові втрати тиску виникають лише на вимірювальній діафрагмі і складають фіксовані 0.2 бар (2.8 psi).
3. Для яких діаметрів трубопроводів доступна ця модель?
Лінійка перекриває потреби практично будь-яких об'єктів: від DN40 (1.5 дюйма) до великих магістралей DN600 (24 дюйми).
4. Що робити, якщо швидкість потоку в моїй системі дуже низька (менше 1.0 м/с), і втрати напору критичні?
Для таких специфічних умов замість вимірювальної діафрагми ми застосовуємо трубку Піто (модель 770-J), яка практично не створює гідравлічного опору.
Технічні характеристики регулюючих гідравлічних клапанів
У таблицях нижче наведено основні технічні характеристики регулюючих гідравлічних клапанів Megaflow та Bermad, що використовуються в системах водопостачання, зрошення, промислової водопідготовки та насосних станціях.
Для кожної моделі вказані габаритні розміри, вага, тип підключення, об'єм камери керування, коефіцієнт пропускної здатності Kv та рекомендований робочий діапазон витрати. Ці параметри дозволяють правильно підібрати клапан відповідно до необхідної витрати, робочого тиску та особливостей конкретної гідравлічної системи.
Технічні характеристики поділені за серіями 100 та 700, що спрощує порівняння моделей і вибір оптимального рішення для різних умов експлуатації.
| Модель | Megaflow 2" | Bermad 2" | Bermad 2L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 4" | Bermad 4" | Bermad 4L" | Megaflow 6" | Bermad 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 100 | |||||||||||||
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба | Різьба | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 1,96 | 1,2 | 1,5 | 2,04 | 1,6 | 3 | 3,42 | 2,5 | 3,7 | 6 | 4,6 | 9,2 | 11,8 | 16,5 |
| Довжина, мм | 230 | 230 | 230 | 320 | 298 | 298 | 330 | 308 | 308 | 350 | 350 | 442 | 436 | 470 |
| Висота, мм | 173 | 173 | 187 | 199 | 199 | 278 | 244 | 244 | 317 | 329 | 329 | 340 | 377 | 377 |
| Об'єм камери, л | 0,12 | 0,12 | 0,15 | 0,15 | 0,15 | 0,15 | 0,62 | 0,62 | 0,62 | 0,62 | 0,62 | 1,5 | 1,5 | 1,5 |
| Kv, м³/год | 50 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 | 200 | 200 | 340 | 340 | 340 |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Мінімальний робочий тиск, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Температура робочого середовища, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Рекомендована робоча витрата, м³/год | 15–20 | 15–20 | 30–40 | 30–40 | 30–40 | 60–80 | 30–40 | 30–40 | 60–80 | 60–80 | 60–80 | 102–136 | 102–136 | 102–136 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
| Модель | Bermad 700 2,5" | Bermad 700 3" | Bermad 700 4" | Bermad 700 5" | Bermad 700 6" | Bermad 700 8" | Bermad 700 10" | Bermad 700 12" | Bermad 700 14" | Bermad 700 16" |
|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 700 | |||||||||
| Тип підключення | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 18 | 22 | 38 | 62 | 78 | 125 | 198 | 306 | 457 | 515 |
| Довжина, мм | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| Висота, мм | 242 | 252 | 318 | 375 | 411 | 506 | 600 | 721 | 909 | 943 |
| Об'єм камери, л | 0,125 | 0,125 | 0,3 | 0,45 | 0,5 | 2,15 | 4,5 | 8,5 | 12,4 | 29,8 |
| Kv, м³/год | 62 | 98 | 143 | 215 | 395 | 610 | 905 | 1520 | 2140 | 2250 |
| Максимальний робочий тиск, бар | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Мінімальний робочий тиск, бар | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Температура робочого середовища, °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Рекомендована робоча витрата, м³/год | 19–25 | 29–39 | 43–57 | 65–86 | 119–158 | 183–244 | 272–362 | 456–608 | 642–856 | 675–900 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
<
