Bermad IR-970 (серія 900) — це промисловий гідрометр, що поєднує в одному корпусі турбінний лічильник води типу Вольтмана та гідравлічний регулюючий клапан з мембранним приводом.

Основне завдання цього обладнання — жорстке обмеження пропускної здатності трубопроводу до заданого максимуму з одночасним вимірюванням накопиченого об'єму води. Це рішення запобігає надмірному споживанню (over-demand) при пікових навантаженнях та захищає систему від критичних швидкостей потоку під час заповнення порожніх магістралей.

Клапан функціонує автономно, використовуючи для керування енергію робочого середовища — лінійний тиск самої води.

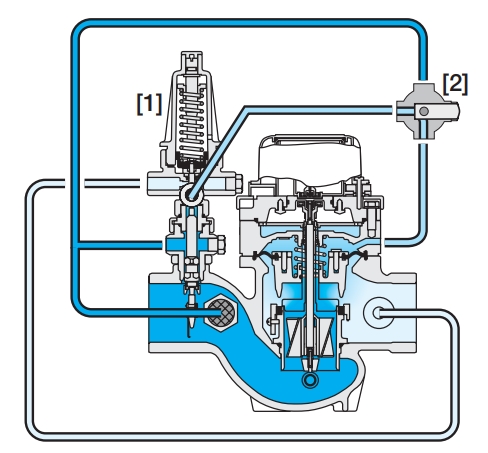

• В основі системи управління лежить гідромеханічний лопатевий пілот витрати (Paddle-Type Flow Pilot), який гідравлічно пов'язаний з камерою керування гідрометра.
• Якщо швидкість потоку в магістралі зростає і витрата перевищує встановлений ліміт, пілот подає тиск у камеру керування, змушуючи клапан прикриватися (дроселювати).
• Коли фактичне споживання стає меншим за встановлене обмеження, пілот скидає тиск з камери, і клапан модулюється у відкрите положення.
• Облік води відбувається через вакуумний ізольований регістр з магнітним приводом, що виключає контакт шестерневого механізму з водою та брудом.

• Економія простору та бюджету (All-in-One): Інтеграція водолічильника та запірно-регулюючої арматури в один вузол зменшує габарити обв'язки та скорочує витрати на монтаж і обслуговування.
• Компактний монтаж: Вбудовані на вході та виході випрямлячі потоку дозволяють встановлювати пристрій без необхідності монтувати довгі прямі ділянки труб, зберігаючи при цьому точність вимірювань.
• Мінімальні втрати тиску: Завдяки лопатевій конструкції пілота, пристрій створює незначні втрати напору (Negligible head loss) у штатному режимі. Додаткові втрати для 2-ходової схеми при швидкості потоку нижче 2 м/с становлять лише 0.3 бар.
• Інтеграція в SCADA: Гідрометри підтримують герконові та електронні імпульсні виходи з різними комбінаціями імпульсів (10 л, 100 л, 1 м³, 10 м³) для дистанційного моніторингу та контролю витоків.

Гідрометр для води Bermad IR-970 застосовується в агросекторі, промисловості та комунальних мережах для вирішення таких завдань:

• Розподіл води між незалежними споживачами: Унеможливлює ситуацію, коли один цех або поле "забирає" всю воду, обмежуючи максимальну квоту для кожної відгалуженої лінії.
• Контроль заповнення мережі (Line Fill-Up): Обмежує швидкість потоку при запуску насосів у порожню магістраль, захищаючи труби від гідроударів та розривів.
• Робота дощувальних машин: Забезпечує стабільну та точну подачу води на кругові чи фронтальні зрошувальні системи незалежно від коливань тиску на насосній станції.
• Промивка станцій фільтрації: Лімітує скидання води під час зворотного промивання фільтрів, запобігаючи вимиванню засипки (піску або гравію) у дренаж.

Потребуєте дистанційного керування та точного обліку води в одному компактному пристрої?

Зверніться до інженерного відділу Megaflow. Ми допоможемо підібрати керований гідрометр Bermad, проконсультуємо щодо налаштування соленоїда та інтеграції лічильника у вашу систему автоматизації

1. Який робочий тиск витримує гідрометр?

Робочий діапазон становить від 0.5 до 10 бар. Корпус і кришка виготовлені з ковкого чавуну з номінальним тиском (Pressure Rating) 10 бар.

2. Яка точність обліку витрати?

На номінальній постійній витраті (Q3) точність вимірювання становить ±2%. Наприклад, для моделі DN80 (3") Q3 дорівнює 100 м³/год, а для DN100 (4") — 160 м³/год.

3. Чи потрібне електроживлення для налаштування ліміту витрати?

Ні, система працює виключно за рахунок гідравліки трубопроводу. Ручний селектор на клапані дозволяє перемикати режими роботи без використання зовнішнього живлення.

4. Як розрахувати втрату тиску на клапані?

Для точного розрахунку перепаду тиску використовується формула ΔP = (Q/Kv)², де Q — це витрата у м³/год, а Kv — коефіцієнт пропускної здатності при перепаді 1 бар. Для версії 4" Globe Kv дорівнює 147.
