Bermad IR-920 (серія 900) — це комбінований промисловий гідрометр, який об'єднує в одному корпусі турбінний водолічильник типу Вольтмана та гідравлічний регулюючий клапан з мембранним приводом.

Головне завдання цього обладнання — зниження високого вхідного тиску до стабільного заданого рівня "після себе" (Downstream Pressure, P2) з одночасним точним обліком накопиченого об'єму витраченої води. Пристрій захищає трубопровід, розподільчі мережі та суміжне обладнання від надмірного тиску, гарантуючи стабільну роботу системи.

Редукційний гідрометр для трубопроводу функціонує автономно, використовуючи для керування енергію робочого середовища — лінійний тиск води.

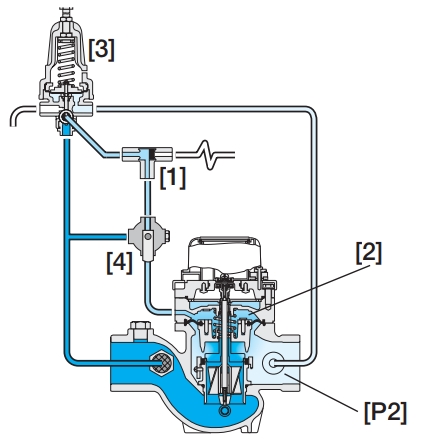

• Управляючий контур оснащений пілотним регулятором (Pressure Reducing Pilot), який гідравлічно пов'язаний з камерою керування гідрометра через ручний селектор.
• Якщо селектор переведено в режим AUTO, пілот безперервно відстежує тиск після клапана. Якщо тиск "після себе" (P2) перевищує встановлений рівень, пілот подає команду в камеру керування, і гідрометр прикривається (дроселює), знижуючи напір до норми.
• Якщо лінійний тиск на вході падає нижче заданої позначки, гідрометр повністю відкривається, щоб вільно пропустити потік з мінімальними втратами.
• Облік об'єму води здійснюється через ізольований від рідини (вакуумний) магнітний регістр, що гарантує сухість шестерневого механізму та точність вимірювань.

• Концепція "All-in-One" (Економія простору): Інтеграція водолічильника та редукційного клапана в одному вузлі значно скорочує габарити інженерної обв'язки, знижує загальну вартість проекту та спрощує подальше сервісне обслуговування.
• Компактний монтаж без заспокійливих ділянок: Завдяки вбудованим випрямлячам потоку на вході та виході, пристрій зберігає заявлену точність вимірювання навіть при встановленні без довгих прямих відрізків труби.
• Точність налаштування під об'єкт: Доступні чотири змінні пружини пілота для різних діапазонів редукування тиску: зелена (0.2–1.7 бар), сіра (0.5–3.0 бар), натуральна (0.8–6.5 бар) та синьо-біла (1.0–10.0 бар).

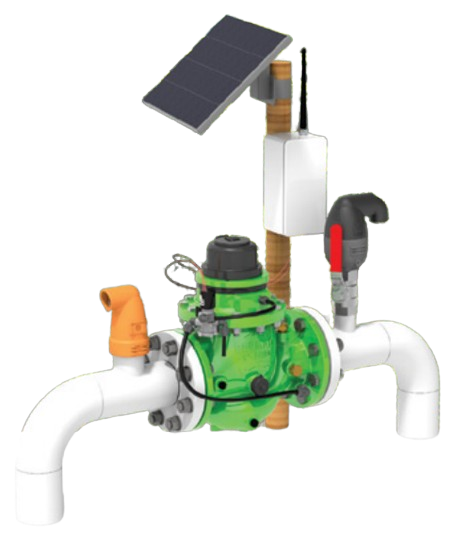

• Інтеграція в системи телеметрії: Гідрометр підтримує встановлення одинарного або комбінованого герконового (Reed-switch) імпульсного виходу для передачі даних про витрату в системи диспетчеризації та контролю витоків.

Гідрометр води Bermad IR-920 застосовується в аграрному секторі, промисловості та інфраструктурі водоканалів для вирішення наступних завдань:

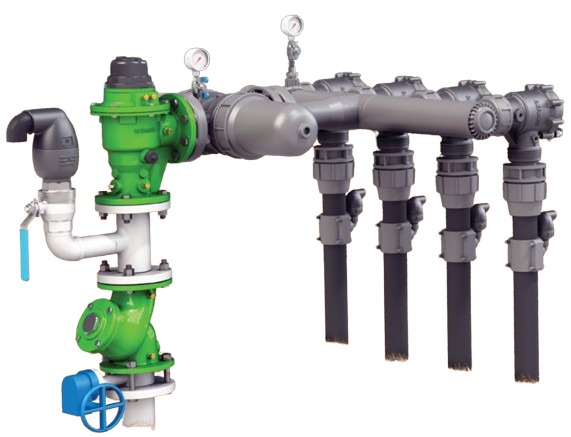

• Системи зрошення зі змінним тиском: Стабілізує тиск на поливних блоках, розташованих в умовах перепаду висот, гарантуючи рівномірний вилив води з крапельної стрічки чи дощувачів незалежно від коливань тиску на насосній станції.
• Захист розподільчих мереж: Знижує надлишковий тиск перед чутливим обладнанням (фільтрами, клапанами нижчого класу), запобігаючи гідроударам та розривам магістралей.
• Волюметричне зрошення (Volumetric Irrigation): Забезпечує подачу строго заданого об'єму води під стабільним напором для точного дотримання агрономічних норм.

Потребуєте дистанційного керування та точного обліку води в одному компактному пристрої?

Зверніться до інженерного відділу Megaflow. Ми допоможемо підібрати керований гідрометр Bermad, проконсультуємо щодо налаштування соленоїда та інтеграції лічильника у вашу систему автоматизації

1. Який робочий тиск підтримує цей промисловий гідрометр?

Робочий тиск системи становить від 0.5 до 10 бар, а корпус, виготовлений із ковкого чавуну (Ductile Iron), витримує максимальний номінальний тиск (Pressure Rating) 10 бар.

2. Чи потрібне електроживлення для редукування тиску?

Ні, контур регулювання тиску працює виключно за рахунок гідравліки трубопроводу. Ручний селектор на клапані дозволяє керувати режимами без підключення до електромережі.

3. Яка максимальна пропускна здатність пристрою та точність вимірювання?

Постійна номінальна витрата (Q3) становить 40 м³/год для моделі 2" (DN50), 100 м³/год для 3" (DN80) та 160 м³/год для 4" (DN100). Точність вимірювання у робочому діапазоні становить ±2%.
