Bermad IR-910 (серія 900) — це промисловий керований гідрометр, що об'єднує в одному корпусі турбінний лічильник води типу Вольтмана та гідравлічний регулюючий клапан з мембранним приводом.

Головне завдання цього обладнання — забезпечення дистанційного запуску або перекриття потоку води (On/Off) за електричним сигналом від зовнішнього контролера з одночасним точним вимірюванням об'єму рідини, що проходить через вузол. Рішення дозволяє уникнути встановлення двох окремих пристроїв (засувки та водолічильника), скорочуючи габарити інженерної обв'язки.

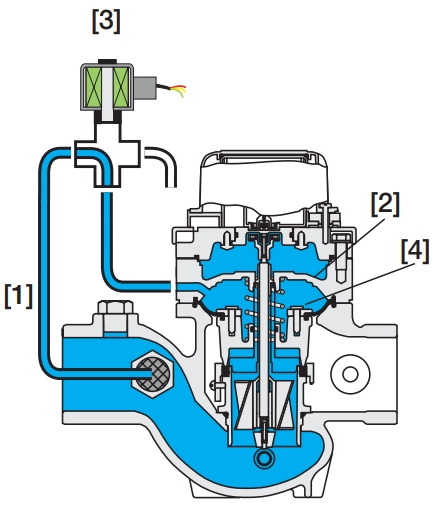

Керований гідрометр функціонує, використовуючи лінійний тиск самої системи (робочого середовища), а електричний сигнал лише дає команду на відкриття чи закриття.

• У закритому стані лінійний тиск трубопроводу подається в камеру керування через 3-ходовий нормально відкритий соленоїд (3-Way Normally Open Solenoid). Це створює гідравлічну силу, яка переміщує мембрану і перекриває потік.
• Коли на соленоїд подається напруга (електрична активація 24 VAC), він перемикається та скидає тиск із камери керування, дозволяючи гідрометру повністю відкритися для пропуску та вимірювання води.
• Соленоїд також оснащений механізмом ручного дублювання (manual override) для примусового відкриття або закриття клапана без участі електроніки.
• Облік об'єму води здійснюється за допомогою ізольованого вакуумного регістра з магнітним приводом, що захищає шестерневий механізм від контакту з водою.

• Концепція "All-in-One": Поєднання водолічильника та запірного клапана заощаджує простір у колодязях чи на насосних станціях, знижує загальну вартість обладнання та спрощує сервісне обслуговування.
• Відсутність вимог до заспокійливих ділянок: Завдяки вбудованим на вході та виході випрямлячам потоку (Flow Straighteners), гідрометр зберігає заявлену точність вимірювання навіть при компактному монтажі без довгих прямих відрізків труби.
• Інтеграція в системи диспетчеризації: Пристрій оснащується герконовим виходом (Reed-switch) без напруги, який генерує імпульси пропорційно до пропущеного об'єму рідини (10 л, 100 л, 1 м³ або 10 м³), що дозволяє передавати дані на контролери типу SCADA або Omega.
• Стійкість до агресивного середовища: Корпус відлитий з ковкого чавуну (Ductile Iron), а крильчатка та підшипники виготовлені з поліпропілену, що мінімізує знос деталей при роботі з технічною водою.

Гідрометр керований соленоїдом Bermad IR-910 застосовується для вирішення задач в аграрному секторі, промисловості та водоканалах:

• Автоматизовані системи зрошення: Відкриття та закриття магістралей для подачі води на конкретні поля або сектори за графіком, запрограмованим у контролері.
• Дистанційне керування: Управління потоком на віддалених насосних станціях або висотних резервуарах, куди ускладнено фізичний доступ персоналу.
• Моніторинг витрати та контроль витоків (Leakage Control): Збір телеметрії про фактичне споживання води; у разі нетипової витрати (порив труби) контролер може автоматично зняти напругу з соленоїда, і гідрометр перекриє аварійну ділянку.

Потребуєте дистанційного керування та точного обліку води в одному компактному пристрої?

Зверніться до інженерного відділу Megaflow. Ми допоможемо підібрати керований гідрометр Bermad, проконсультуємо щодо налаштування соленоїда та інтеграції лічильника у вашу систему автоматизації

1. Який тиск необхідний для коректної роботи клапана?

Робочий діапазон пристрою становить від 0.5 до 10 бар. Номінальний тиск (Pressure Rating) корпусу також розрахований на 10 бар.

2. Які варіанти соленоїдів доступні?

У стандартній комплектації використовується соленоїд змінного струму 24 VAC (S-390-T-3W). Для автономних систем на батарейках доступні соленоїди постійного струму DC latch (наприклад, S-392-T-3W).

3. Яка точність обліку витрати?

На постійній номінальній витраті (Q3) точність водолічильника становить ±2%.

4. Чи можна використовувати пристрій з електронним лічильником?

Так, доступна опція електронного регістра (код ME), який підтримує генерацію імпульсів кожні 10 літрів при витратах до 180 м³/год.
