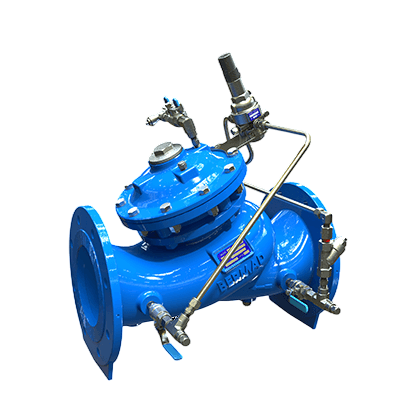

Редукційний клапан Bermad 720 — це гідравлічний запірно-регулюючий механізм із двокамерним приводом, який автоматично знижує високий вхідний тиск води до заданого, нижчого рівня.

Головна задача обладнання — стабільне підтримання вихідного тиску (після клапана), незалежно від різких коливань витрати води споживачами або стрибків тиску в магістралі до нього. Це запобігає розривам труб, виходу з ладу чутливої арматури та зменшує загальні втрати води внаслідок прихованих витоків.

Система є повністю автономною: вона не потребує електроживлення та керується гідравлічною енергією самого трубопроводу.

Основою механізму є Y-подібний корпус (globe) із піднятим сідлом, що забезпечує безперешкодний прохід потоку. Пілотний регулятор безперервно відстежує тиск після клапана. Якщо споживання води падає і тиск у мережі починає зростати, пілот направляє воду у контрольну камеру. Армована діафрагма плавно опускається на сідло, частково перекриваючи переріз та знижуючи тиск до норми. Коли розбір води збільшується (тиск падає), камера спорожнюється, дозволяючи потоку підняти діафрагму та збільшити пропускну здатність. Двокамерний привід гарантує плавну реакцію без гідроударів при закритті.

Впровадження редукційних вузлів на базі Bermad 720 дає конкретні технічні вигоди:

• Антикавітаційний захист: Завдяки оптимізованій гідродинаміці клапан витримує швидкості потоку до 6.0 м/с (0.1–6.0 м/с робочого діапазону) без руйнування внутрішніх вузлів від кавітації.
• Абсолютна герметичність: У режимі нульового споживання (статичний режим) пристрій забезпечує стовідсоткове перекриття (drip tight sealing), виключаючи зростання тиску в закритій мережі.
• Стабільність при малих витратах: Для систем із мінімальним нічним споживанням клапан може комплектуватися спеціальним V-подібним плунжером (V-Port throttling plug), що повністю усуває вібрації та "полювання" механізму.
• Обслуговування на трубі (In-line serviceable): Заміна діафрагми, ущільнень або очищення пілота виконується без демонтажу важкого чавунного корпусу, що зводить до мінімуму час простою.

Модель 720 застосовується для балансування гідравліки на об'єктах з нерівномірним графіком водоспоживання.

Типові сценарії впровадження:

• Муніципальні водоканали (Зменшення NRW): Управління тиском у міських мережах. Зниження тиску вночі дозволяє радикально скоротити об'єми води, що витікають через мікротріщини в старих трубах (NRW leakage control).
• Висотна забудова: Встановлюється на входах до зон тиску у висотних та середньоповерхових житлових комплексах для захисту внутрішньобудинкових мереж від надмірного напору.
• Промисловість та агрокомплекси: Зниження магістрального тиску від насосної станції перед подачею води на технологічні лінії, системи фільтрації або поля крапельного зрошення.

1. Який робочий тиск витримує корпус клапана?

Корпуси виготовляються з ковкого чавуну з епоксидним покриттям (Fusion bonded epoxy) і розраховані на номінальний тиск PN16 (16 бар) або PN25 (25 бар).

2. Який мінімальний перепад тиску необхідний для його роботи?

Мінімальний робочий тиск у мережі для коректного функціонування гідроприводу становить 0.7 бар (10 psi).

3. Які діаметри доступні до замовлення?

Лінійка перекриває потреби будь-яких об'єктів: серія ES доступна в розмірах від DN65 (2.5 дюйма) до великих магістральних труб DN600 (24 дюйми).

4. Яку максимальну температуру витримує клапан?

Стандартна модифікація розрахована на температуру середовища до 80°C.
