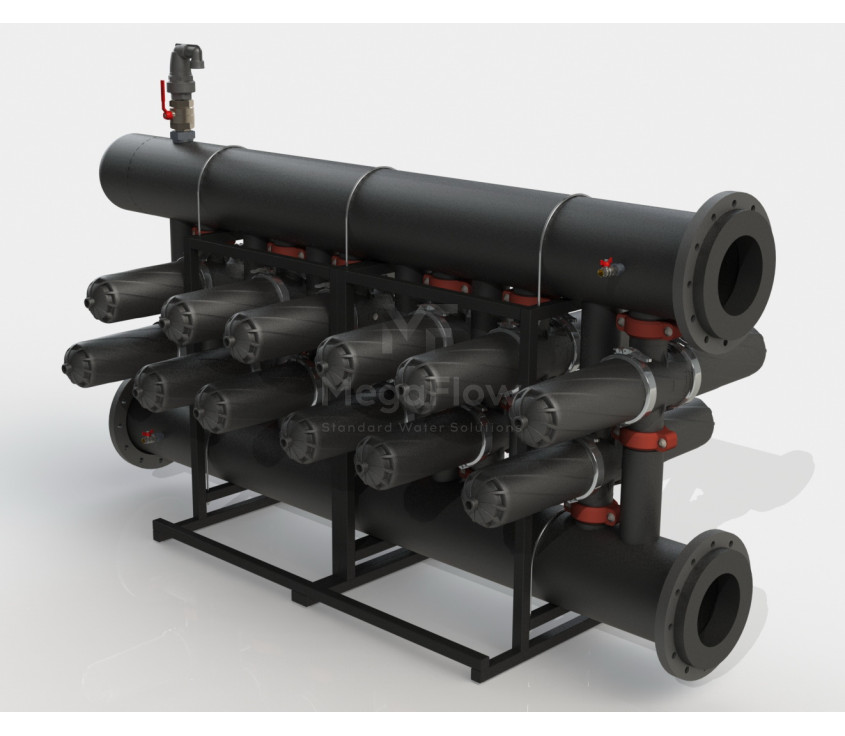

ADF 1232A-S-12 — це промислова установка екстремальної потужності, спроєктована для автоматичної водопідготовки на об'єктах із величезним водоспоживанням в умовах пікових механічних навантажень. Система базується на 12 спарених фільтруючих модулях (серія 32), що забезпечує колосальну сумарну площу фільтрації — 39 360 см².

Дана модель належить до спеціальної лінійки x32A-S-y, розробленої для високопродуктивних систем (від 500 м³/год) та легкого інженерного масштабування. Завдяки використанню магістральних колекторів діаметром 12 дюймів та преміальних комплектуючих Azud, установка гарантує безперебійну роботу там, де головним пріоритетом є безкомпромісна якість матеріалів та абсолютна надійність вузлів під високим гідравлічним навантаженням. Ціна обладнання розраховується індивідуально під конкретні технічні параметри вашого технологічного процесу.

Система ADF 1232A-S-12 базується на передовій технології глибокої 3D-дискової фільтрації із використанням запатентованого гідродинамічного відцентрового ефекту Helix:

• Сепарація Helix: Сира вода потрапляє в установку через вхідний колектор 12" і рівномірно розподіляється по фільтраційних колбах. На вході в кожну з 12 колб встановлений запатентований елемент Azud Helix. Спеціальна крильчатка динамічно закручує потік води у стрімкий вихор. Відцентрова сила ефективно відкидає важкі механічні частки (пісок, окалину, мул) від фільтруючих дисків до внутрішніх стінок корпусу. Це запобігає швидкому забиванню дискових патронів і суттєво подовжує час між промивками.
• Глибоке очищення: Безпосереднє тонке очищення рідини здійснюється під час її проходження крізь пакет щільно стиснутих полімерних дисків із діагональними мікроканавками. Перехресне накладання насічок утворює складну просторову матрицю. Бруд надійно затримується у всьому об’ємі пакета, що забезпечує колосальну брудоємність станції та номінальну точність фільтрації — від 5 до 400 мікрон.
• Автоматична регенерація (самоочищення): Промисловий контролер Megaflow безперервно фіксує перепад тиску. При накопиченні бруду та досягненні показника 0,5–0,7 бар (або за сигналом таймера) запускається автоматичний цикл зворотного промивання модулів. Автоматичні триходові клапани перемикають спарені блоки строго по черзі. Пакети дисків розтискаються під дією гідравліки, а внутрішні тангенціальні форсунки вимивають весь накопичений шлам у дренаж всього за 25–30 секунд. Завдяки наявності 12 модулів, інші 11 блоків продовжують безперебійно працювати у штатному режимі, тому процес регенерації відбувається без зупинки подачі чистої води споживачеві в режимі 24/7.

• Надійність преміальних матеріалів Azud: На відміну від бюджетних аналогів лінійки Megaflow R-S, усі фільтраційні вузли, рама та корпуси виготовлені з високоміцного первинного пластику (армованого поліаміду). Це гарантує виняткову стійкість до великих гідроударів (до 10 бар), тривалої корозії та агресивного хімічного середовища чи реагентів.
• Надпотужний потік: Магістральні колектори діаметром 12 дюймів зводять до мінімуму гідравлічний опір та втрати тиску в системі, дозволяючи легко обробляти гігантські потоки технічної води з витратою понад 500–600 м³/год.
• Енергоефективність: Для якісної промивки та повного розтискання дисків гідравлічній системі Azud достатньо вхідного тиску лише 1,5–2 бари, тоді як бюджетні аналоги потребують від 2,5–3 бар. Це дозволяє суттєво знизити капітальні витрати на потужність насосного обладнання (CAPEX).
• Гігантська площа фільтрації: Кожна спарена колба (серія 32) має корисну площу 3280 см², що вдвічі більше за стандартні рішення 16-ї серії (1640 см²). Це забезпечує виняткову брудоємність і дозволяє проектувати надпотужні інженерні вузли з меншою кількістю клапанів та фітингів.
• Легке інженерне масштабування: Модульна конструкція системи спеціально розроблена для простого, швидкого та зручного нарощування загальних потужностей вузла фільтрації залежно від зростання технічних потреб підприємства шляхом підключення додаткових спарених модулів.
• Мінімальні витрати води та низький OPEX: Гідродинамічна технологія Helix Automatic скорочує кількість циклів самоочищення, суворо заощаджуючи воду та електроенергію на власні технологічні потреби системи.

Промисловий фільтраційний комплекс ADF 1232A-S-12 розроблений для великомасштабних інженерних об'єктів промислового, муніципального та аграрного секторів, де безперервність водопостачання та стабільність великих потоків мають критичне значення.

Сфери застосування:

• Велика промисловість: Попередня глибока підготовка технічної води для великих оборотних контурів охолодження, великих градирень, захист промислових теплообмінників та магістральної запірної арматури на металургійних, хімічних, целюлозних та харчових комбінатах.
• Муніципальний сектор: Масштабна механічна очистка великих об'ємів річкової, озерної або свердловинної води на центральних станціях водоочищення міських та селищних водоканалів перед подачею в загальну мережу.
• Агрохолдинги та меліорація: Потужні системи іригації, спринклерного зрошення та крапельного поливу великої площі при безпосередньому заборі води з відкритих каналів або ставків із високим вмістом зважених речовин та органіки.
• Захист мембран (префільтрація): Обов'язковий перший ступінь механічного очищення для стабільного та надійного захисту мембран перед промисловими системами зворотного осмосу серії Megaflow Industrial або вузлами ультрафільтрації на об'єктах з екстремальною витратою (понад 500 м³/год).

Задачі, які вирішує система:

• Стабільне та ефективне видалення великої кількості механічних домішок, мулу, піску та окалини при величезних витратах рідини без зупинки технологічного процесу.
• Надійний захист дорогого інженерного обладнання, форсунок, спринклерів та магістрального насосного парку від передчасного абразивного зносу та механічного забивання.
• Радикальне зниження операційних витрат підприємства завдяки повній автоматизації процесу та тривалому ресурсу дискових пакетів без використання замінних картриджів чи закупівлі мішків.

1. Чим спарена колба 32-ї серії краща за стандартну 16-ту?

Спарена колба серії 32 має корисну площу фільтрації 3280 см², що вдвічі більше за стандартну колбу 16-ї серії (1640 см²). Завдяки цьому інженери будують значно компактніші системи з вдвічі меншою кількістю автоматичних триходових клапанів, запірної арматури та колекторних фітингів при збереженні надвисокої загальної потужності установки, що мінімізує габарити рами та кількість потенційних точок протікання чи виходу з ладу.

2. Яка різниця між Azud (A) та Megaflow (R)?

Установки з маркуванням «A» (Azud) — це преміальна якість та надійність: вони виготовлені виключно з високомічного первинного пластику, використовують запатентовану гідродинамічну технологію Helix та потребують значно меншого тиску для промивки (від 1,5–2 бар). Це вибір на користь довготривалої надійності та економії ресурсів. Серія «R» (Megaflow R-S) — це бюджетне інженерне рішення з вторинного пластику для проєктів, де пріоритетом виступає виключно мінімальна ціна (такі системи чутливіші до гідроударів та потребують тиску промивки від 2,5–3 бар).

3. Чи припиняється водопостачання під час самоочищення?

Ні. Система промиває спарені модулі послідовно і строго по черзі (по одному модулю за цикл за сигналами автоматики). У той час, коли один фільтраційний блок очищується зворотним током води, інші 11 модулів продовжують безперебійно фільтрувати воду у штатному режимі, забезпечуючи стабільний, безперервний та повноцінний потік очищеного фільтрату споживачеві в режимі 24/7.

4. Який термін служби дискових елементів?

При коректній експлуатації та автоматичній промивці за сигналом датчика перепаду тиску, багаторазові полімерні диски Azud Helix служать понад 10 років. Вони виготовлені з високомічних зносостійких полімерів, які абсолютно не піддаються механічному зносу та за потреби легко очищуються від мінеральних, кальцієвих або залізистих відкладень шляхом періодичного короткочасного замочування у слабкому розчині кислоти.
