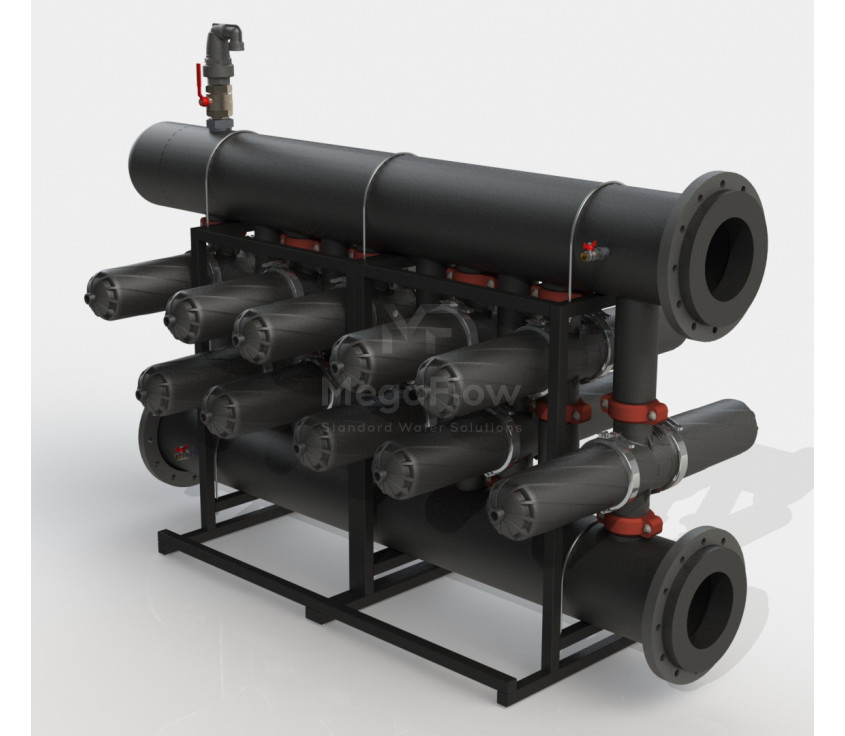

ADF 1032A-S-12 — це промислова фільтраційна установка надвисокої потужності, розроблена для промислової водопідготовки в умовах екстремальних витрат рідини. Система складається з 10 спарених модулів (серія 32), де площа фільтрації кожної колби становить 3280 см², що сумарно забезпечує колосальну робочу поверхню в 32 800 см². Така площа гарантує тривалу та стабільну роботу станції навіть за високого рівня механічного навантаження вихідної води.

Завдяки використанню магістральних колекторів діаметром 12 дюймів та преміальних комплектуючих Azud, дана модель є еталоном надійності для масштабних індустріальних проєктів. Лінійка спарених фільтрів x32A-S спроєктована для легкого масштабування та стабільного очищення води в екстремальних обсягах (від 500 м³/год і вище). Ціна обладнання розраховується індивідуально під конкретні інженерні та технічні умови вашого об'єкта.

Система ADF 1032A-S-12 працює на основі технології об'ємної 3D-фільтрації з використанням запатентованого відцентрового ефекту:

• Відцентрова сепарація (Helix): Сира вода потрапляє в систему через вхідний колектор 12" і рівномірно розподіляється по фільтраційних колбах. На вході в кожну з 10 колб встановлено запатентований гідродинамічний елемент Azud Helix. Він динамічно закручує потік води у вихор, завдяки чому важкі домішки (пісок, окалина, мул) ефективно відкидаються від фільтруючих дисків до внутрішніх стінок корпусу. Це запобігає лавиноподібному засміченню ламелей та суттєво подовжує час між циклами промивки.
• Глибоке очищення: Безпосереднє тонке очищення здійснюється під час проходження води крізь пакет щільно стиснутих полімерних дисків із мікроканавками. Перехресне накладання цих діагональних насічок створює складну просторову матрицю. Бруд затримується у всьому об’ємі пакета, що забезпечує високу брудоємність та точність фільтрації — від 5 до 400 мікрон.
• Автоматична промивка (регенерація): Промисловий контролер Megaflow безперервно моніторить перепад тиску. При накопиченні забруднень та досягненні показника 0,5–0,7 бар (або за сигналом таймера) запускається автоматичний цикл самоочищення. Автоматичні триходові клапани перемикають спарені блоки строго по черзі зворотним потоком води: пакети дисків розтискаються під дією гідравліки, а внутрішні тангенціальні форсунки вимивають накопичений шлам у дренаж всього за 25–30 секунд. Решта 9 модулів у цей час продовжують безперебійно працювати у штатному режимі, забезпечуючи постійний потік відфільтрованої води споживачеві в режимі 24/7.

• Преміальні матеріали Azud: На відміну від бюджетних аналогів лінійки Megaflow R-S, усі фільтраційні вузли, рама та корпуси виготовлені з високоміцного первинного пластику (армованого поліаміду). Це гарантує виняткову стійкість до великих гідроударів (до 10 бар), тривалої корозії та агресивної хімії чи мінеральних добрив.
• Енергоефективність: Для старту якісної промивки та повного розтискання дисків гідравлічній системі Azud достатньо вхідного тиску лише 1,5–2 бари (у бюджетних аналогів серії R — від 2,5–3 бар). Це дозволяє суттєво знизити капітальні витрати на потужність насосного обладнання (CAPEX).
• Надпотужний потік: Магістральний колектор діаметром 12 дюймів дозволяє обробляти гігантські об'єми технічної води з мінімальним гідравлічним опором та практично нульовими втратами тиску в системі.
• Легке масштабування: Спеціальна модульна конструкція лінійки x32A-S-y дозволяє інженерам швидко та зручно нарощувати загальну потужність станції залежно від зростання потреб об'єкта шляхом підключення додаткових спарених модулів.
• Технологія Helix Automatic: Суттєво зменшує кількість необхідних циклів промивки, що суворо заощаджує воду на власні технологічні потреби, електроенергію та мінімізує операційні витрати підприємства (OPEX).
• Гігантська площа фільтрації: Спарена колба (серія 32) має корисну площу 3280 см², що вдвічі більше за стандартні рішення 16-ї серії (1640 см²), дозволяючи створювати надпотужні інженерні вузли з меншою кількістю клапанів.

Промисловий фільтраційний комплекс ADF 1032A-S-12 розроблений для великомасштабних інженерних об'єктів з екстремальними потоками води, де дефіцит вільної площі поєднується з високими вимогами до стабільності техпроцесу.

Сфери застосування:

• Важка промисловість: Попередня підготовка великих об'ємів технічної води для охолоджувальних контурів, градирень, захист промислових теплообмінників та магістральної запірної арматури на металургійних, хімічних та харчових комбінатах.
• Муніципальне водопостачання: Масштабне механічне очищення річкової, озерної або свердловинної води на центральних станціях водоочищення міських та селищних водоканалів перед подачею в загальну мережу.
• Агрохолдинги: Потужні системи іригації, спринклерного зрошення та крапельного поливу великої площі при великому водозаборі з відкритих водойм (каналів, річок, ставків) з великим вмістом зважених речовин та органіки.
• Попередня фільтрація (префільтрація): Обов'язковий перший ступінь механічного очищення для стабільного захисту мембран перед промисловими системами зворотного осмосу серії Megaflow Industrial або вузлами ультрафільтрації на об'єктах з продуктивністю понад 500 м³/год.

Задачі, які вирішує система:

• Стабільне та ефективне видалення великої кількості механічного бруду (піску, мулу, іржі та окалини) при надвисоких витратах рідини без використання змінних картриджів чи мішків.
• Надійний захист дорогого промислового обладнання, форсунок, спринклерів та магістрального насосного парку від передчасного абразивного зносу та механічного забивання.
• Радикальне зниження операційних витрат підприємства завдяки автоматизації процесів та відсутності потреби у заміні фільтроелементів чи ручних промивках лінії.

1. Чим спарена колба 32-ї серії краща за стандартну 16-ту?

Спарена колба серії 32 має корисну площу фільтрації 3280 см², що вдвічі більше за стандартну колбу 16-ї серії (1640 см²). Завдяки цьому інженери будують значно компактніші системи з вдвічі меншою кількістю автоматичних триходових клапанів, запірної арматури та колекторних фітингів при збереженні надвисокої загальної потужності установки, що мінімізує габарити рами та кількість потенційних точок протікання.

2. Яка різниця між комплектуючими Azud та Megaflow?

Установки з маркуванням «A» (Azud) — це преміальна якість та надійність: використання високомічного первинного пластику, наявність запатентованої гідродинамічної технології Helix та впевнена робота при низькому тиску промивки (від 1,5–2 бар). Бюджетна серія «R» (Megaflow R-S) — це доступне інженерне рішення з вторинного пластику для проєктів, де пріоритетом виступає виключно мінімальна ціна (такі системи чутливіші до гідроударів та потребують тиску промивки від 2,5–3 бар).

3. Чи припиняється водопостачання під час самоочищення?

Ні. Система промиває спарені модулі послідовно і строго по черзі (по одному модулю за цикл за сигналами автоматики). У той час, коли один фільтраційний блок очищується зворотним током води, інші 9 модулів продовжують безперебійно фільтрувати воду у штатному режимі, забезпечуючи стабільний, безперервний та повноцінний потік очищеного фільтрату споживачеві в режимі 24/7.

4. Який реальний термін служби дискових елементів?

При коректній експлуатації та автоматичній промивці за сигналом датчика перепаду тиску диски Azud Helix служать понад 10 років. Вони виготовлені з високомічних зносостійких полімерів, які абсолютно не піддаються механічному зносу та за потреби легко очищуються від мінеральних, кальцієвих або залізистих відкладень шляхом періодичного короткочасного замочування у слабкому розчині кислоти.
