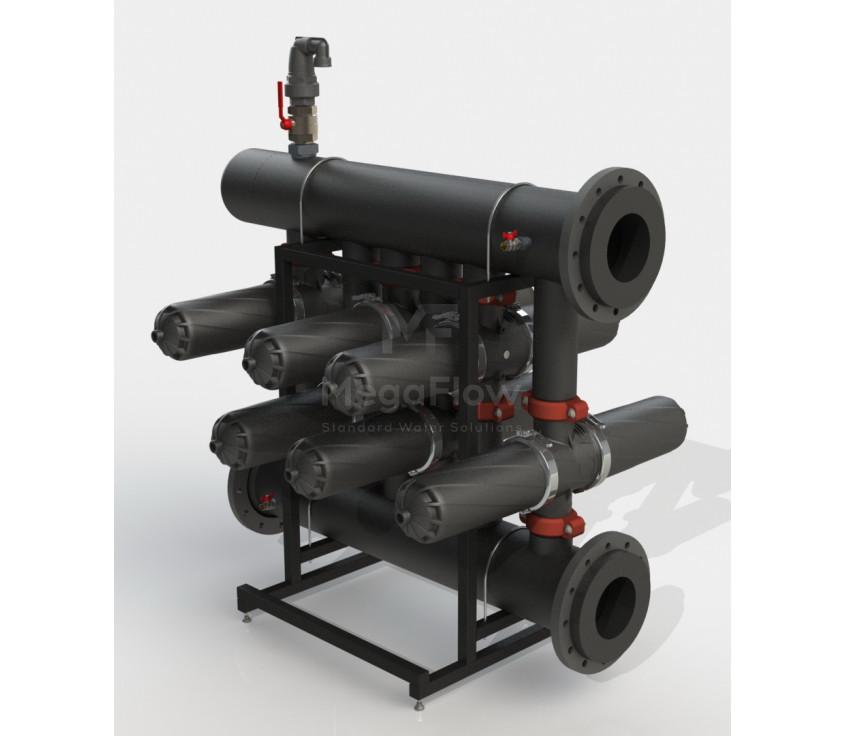

ADF 632A-S-10 — це флагманська промислова установка надвисокої продуктивності, створена для автоматичного очищення великих об'ємів води від піску, мулу, окалини, іржі та органічних механічних домішок. Система базується на 6 спарених фільтраційних модулях (серія 32) із сумарною робочою площею фільтрації 19 680 см² та оснащена потужними магістральними колекторами діаметром 10 дюймів.

Дана модель належить до спеціальної інженерної лінійки спарених фільтрів, розроблених спеціально для високопродуктивних об'єктів з витратою води від 500 м³/год та можливістю легкого масштабування. Використання преміальних комплектуючих Azud (Іспанія) гарантує максимальну якість очищення, стійкість до гідравлічних навантажень та довговічність обладнання навіть у найважчих промислових умовах експлуатації. Ціна станції фільтрації розраховується індивідуально під конкретні технічні параметри об'єкта.

В основі роботи автоматизованого комплексу ADF 632A-S-10 лежить запатентована технологія об'ємної 3D-дискової фільтрації з відцентровим прискоренням потоку рідини:

• Сепарація Helix: Сира вода потрапляє в систему через вхідний колектор 10" і рівномірно розподіляється по фільтраційних колбах. Завдяки унікальній гідродинамічній системі Azud Helix, потік води на вході в кожну колбу закручується у стрімкий вихор. Відцентрова сила ефективно відкидає важкі частки (пісок, окалину, велику органіку) від поверхні дисків до внутрішніх стінок корпусу, не дозволяючи їм передчасно забивати дискові патрони й суттєво подовжуючи тривалість фільтроциклу.
• Об'ємна глибока фільтрація: Безпосереднє делікатне очищення води здійснюється в мікроканавках пакета щільно стиснутих полімерних дисків. Перехресний перетин цих діагональних насічок утворює складну тривимірну матрицю, що затримує домішки по всій глибині елемента. Ступінь фільтрації гнучко налаштовується в діапазоні від 5 до 400 мікрон.
• Автоматична промивка (регенерація): Промисловий контролер Megaflow безперервно моніторить перепад тиску. Коли різниця тиску на вході та виході через накопичений бруд сягає 0,5–0,7 бар (або за налаштованим таймером), запускається автоматичний цикл самоочищення. Автоматичні триходові клапани по черзі перемикають модулі в режим зворотного промивання. Під дією гідравліки пакет дисків розтискається, а внутрішні тангенціальні форсунки вимивають весь осад у дренаж всього за 25–30 секунд. Решта 5 спарених модулів продовжують працювати у штатному режимі, забезпечуючи безперервний потік відфільтрованої води споживачеві.

• Надійність Azud: На відміну від бюджетних аналогів лінійки Megaflow R-S, всі фільтраційні вузли, рама та корпуси виготовлені з високоміцного преміального первинного пластику (армованого поліаміду). Це гарантує виняткову стійкість до великих гідроударів (до 10 бар), корозії та агресивної промислової хімії чи добрив.
• Висока енергоефективність та низький OPEX: Для якісного запуску циклу самоочищення та розтискання дисків системі Azud достатньо вхідного тиску лише 1,5–2 бари. Це на 30-40% менше за показники бюджетних альтернатив (які потребують від 2,5–3 бар), що суттєво знижує капітальні витрати на потужність насосів (CAPEX).
• Гігантська площа фільтрації: Кожна спарена колба (серія 32) має площу 3280 см², що вдвічі більше за стандартні рішення 16-ї серії (1640 см²). Це дозволяє проектувати надпотужні інженерні системи з вдвічі меншою кількістю автоматичних триходових клапанів, запірної арматури та фітингів, що максимізує надійність станції.
• Легке масштабування: Конструкція лінійки S у спареному виконанні ідеально підходить для масштабних проєктів з великою витратою води, дозволяючи за потреби оперативно нарощувати потужність вузла фільтрації за рахунок підключення додаткових модулів.
• Магістральний колектор 10": Величезний діаметр головних колекторів зводить до мінімуму гідравлічний опір та втрати тиску в системі, дозволяючи безперешкодно обробляти екстремальні потоки технічної води.

Автоматичний дисковий комплекс ADF 632A-S-10 розроблений для об'єктів з високими потоками води, де висуваються безкомпромісні вимоги до надійності та безперервності технологічного циклу.

Сфери застосування:

• Важка промисловість: Очищення та підготовка великих об'ємів технічної води для оборотних контурів охолодження, градирень, захист промислових теплообмінників та запірної арматури на металургійних, хімічних, целюлозних та харчових комбінатах.
• Муніципальне водопостачання: Глибока механічна префільтрація річкової, озерної або свердловинної води на центральних станціях очищення міських та селищних водоканалів перед подачею в загальну мережу.
• Великі агрокомплекси: Надійний захист масивних магістральних ліній крапельного поливу, іригаційних систем, спринклерів та дощувальних машин великої площі при безпосередньому заборі води з відкритих каналів або ставків із високим вмістом зважених речовин.
• Високопродуктивні системи (префільтрація): Обов'язковий перший ступінь механічного очищення для стабільного захисту мембран перед промисловими системами зворотного осмосу серії Megaflow Industrial або вузлами ультрафільтрації на об'єктах з загальною витратою води понад 500 м³/год.

Задачі, які вирішує система:

• Стабільне та ефективне видалення піску, мулу, іржі, окалини та великих органічних домішок без використання змінних картриджів чи мішків.
• Забезпечення стабільного та безперервного циклу водопостачання підприємства в режимі 24/7 без сервісних зупинок лінії на обслуговування.
• Надійний захист дорогого інженерного обладнання, форсунок, магістральних насосів від передчасного механічного засмічення та абразивного зносу.

1. Чим спарена колба 32-ї серії відрізняється від стандартної 16-ї?

Спарена колба серії 32 має корисну площу фільтрації 3280 см², що вдвічі більше за стандартну колбу 16-ї серії (1640 см²). Завдяки цьому інженери будують значно компактніші системи з вдвічі меншою кількістю автоматичних триходових клапанів, запірної арматури та колекторних фітингів при збереженні надвисокої загальної потужності установки, що мінімізує кількість потенційних точок протікання чи виходу з ладу.

2. Яка різниця між Azud (маркування A) та Megaflow (маркування R)?

Установки з маркуванням «A» (Azud) — це преміум-сегмент: вони виготовлені виключно з преміального первинного пластику, мають запатентовану гідродинамічну технологію Helix та потребують меншого тиску для промивки (від 1,5–2 бар). Це вибір на користь довготривалої надійності та економії ресурсів. Серія «R» (Megaflow R-S) — бюджетне інженерне рішення з вторинної сировини для проєктів, де пріоритетом виступає мінімальна ціна (такі системи чутливіші до гідроударів та потребують тиску промивки від 2,5–3 бар).

3. Чи припиняється подача води клієнту під час автоматичного самоочищення?

Ні. Система промиває спарені модулі послідовно і строго по черзі (по одному модулю за цикл за сигналами автоматики). У той час, коли один фільтраційний модуль очищується, інші 5 модулів продовжують безперебійно фільтрувати воду у штатному режимі, забезпечуючи стабільний, безперервний та повноцінний потік очищеного фільтрату на об'єкті в режимі 24/7.

4. Який реальний експлуатаційний термін служби дисків Azud?

При коректній експлуатації та автоматичній промивці за сигналом датчика перепаду тиску, багаторазові полімерні диски Azud Helix служать понад 10 років. Вони виготовлені зі зносостійкого хімічно інертного полімеру, який не піддається механічному руйнуванню та за потреби легко очищується від мінеральних, кальцієвих або залізистих відкладень шляхом періодичного короткочасного замочування у слабкому розчині кислоти.
