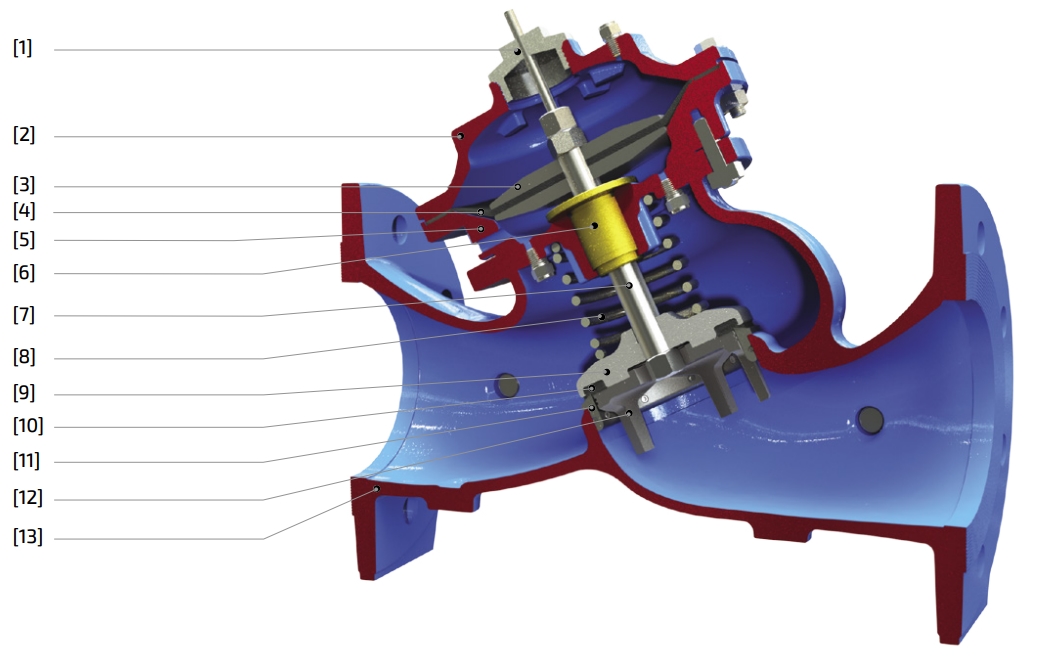

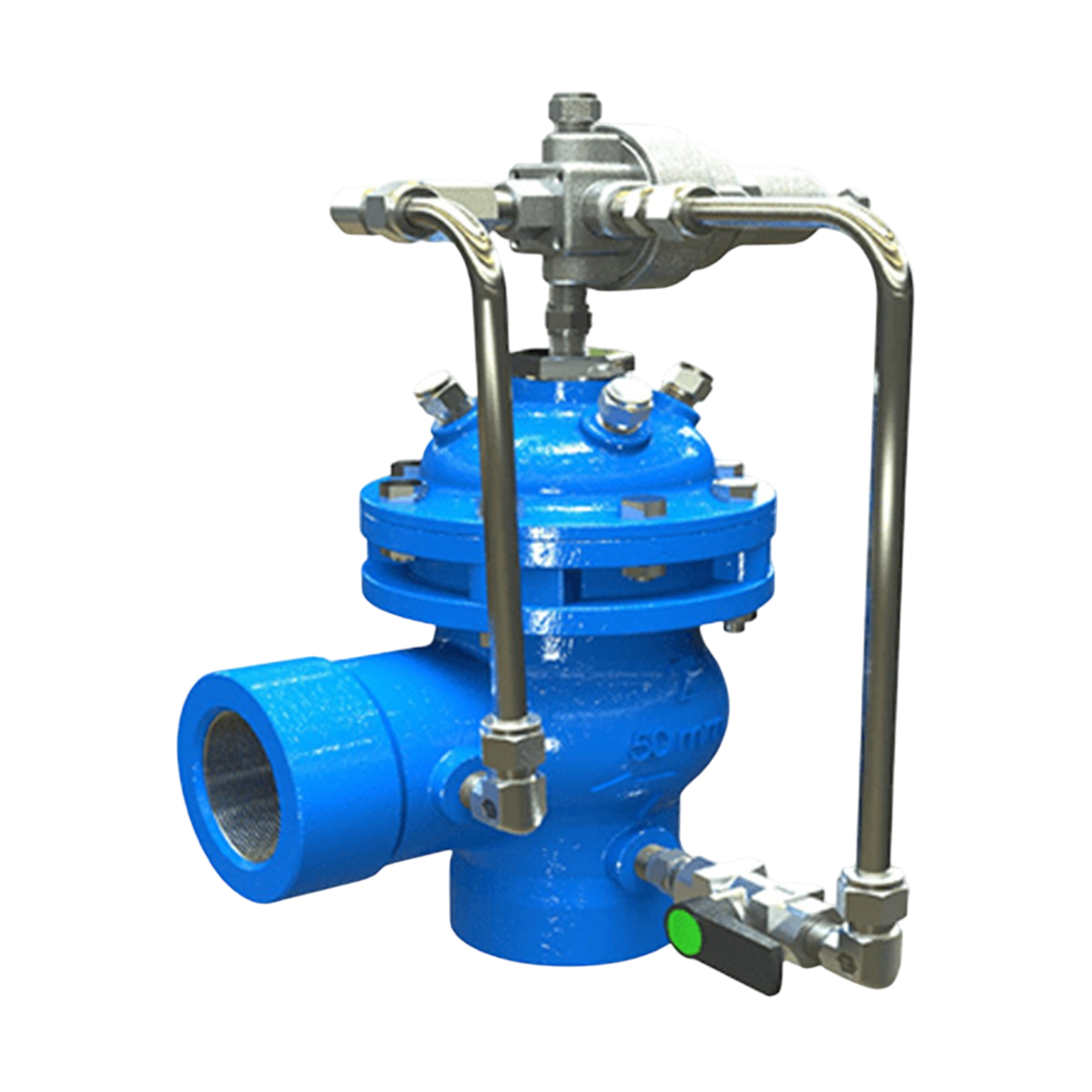

Клапан попередження гідроудару (швидкодіючий скидний клапан) Bermad 73Q — це гідравлічний запірно-регулюючий механізм Y-подібної форми (або кутової конфігурації) із двокамерним приводом та піднятим сідлом.
Головна задача цього обладнання — миттєве скидання надлишкового тиску в системі, якщо його показники перевищують попередньо встановлену норму. Рішення захищає магістральні трубопроводи, насосні станції та чутливу арматуру від механічних пошкоджень та розривів, які виникають внаслідок гідравлічних ударів. Клапан гарантує плавне, абсолютно герметичне закриття після нормалізації стану мережі.
Принцип роботи
Система знаходиться у режимі постійного очікування і керується виключно зміною тиску самої води, без потреби в електроживленні.
Пілотний контур безперервно відстежує лінійний тиск. Щойно виникає різкий стрибок тиску (наприклад, через аварійну зупинку насоса або стрімке закриття засувки у споживача), клапан реагує негайно: він блискавично і повністю відкривається, відводячи ударну хвилю та зайвий об'єм води у дренаж. Спрацьовування відрізняється високою точністю та повторюваністю (high repeatability). Після скидання енергії гідроудару та стабілізації тиску, вода плавно наповнює контрольну камеру приводу, повільно опускаючи армовану діафрагму на сідло. Це дозволяє уникнути виникнення вторинного гідроудару при закритті скидного контуру (moderated closing curve).
Переваги для промисловості та інженерних мереж
Інтеграція скидних клапанів Bermad 73Q забезпечує стабільність та безпеку об'єктів критичної інфраструктури:
- Висока швидкість реакції: Завдяки двокамерній конструкції приводу, механізм миттєво відкривається при найменшому перевищенні критичної позначки тиску.
- Гасіння кавітації: Оптимізована гідродинаміка корпусу та відсутність перешкод для потоку (obstacle free flow pass) виключають кавітаційне руйнування внутрішніх вузлів при аварійних скидах води.
- Нульові втрати води: У режимі очікування клапан забезпечує стовідсоткову герметичність (drip tight sealing).
- Обслуговування без зупинки системи: Заміна ущільнень або очищення пілота (In-line serviceable) виконується безпосередньо на трубопроводі, що критично важливо для безперервних виробництв.
- Довговічні матеріали: Корпус виготовлено з ковкого чавуну з надійним епоксидним покриттям (Fusion bonded epoxy), а внутрішні рухомі компоненти — з нержавіючої сталі та бронзи.
Коли використовується та які задачі вирішує
Модель 73Q застосовується як основний або аварійний дублюючий рубіж захисту на гідравлічно нестабільних ділянках.
Типові сценарії використання:
- Захист вузлів редукування: Встановлюється в системах зниження тиску для захисту мережі від різкого зростання напору у випадках раптової зупинки водозабору споживачами або відмови основного редуктора.
- Модернізація зношених трубопроводів: Монтується на чутливих ділянках та тупикових кінцях старих магістралей для гарантованого захисту труб від розривів під час гідравлічних сплесків.
- Насосні станції 2-го підйому: Для скидання надлишкової енергії води при аварійному знеструмленні помпових агрегатів.
Клапан попередження гідроудару Bermad 73Q — доступні типорозміри
Види Клапанів
Відео
Не впевнені, який клапан керування підійде саме для вашої системи?
Наші інженери допоможуть підібрати оптимальне рішення за витратою, тиском, типом керування та умовами експлуатації.
Підібрати клапан
FAQ (Часті запитання)
1. Наскільки швидко реагує клапан на гідроудар?
Пристрій створений для блискавичного захисту. Він реагує миттєво, відкриваючись на 100% при найменшому перевищенні заданого порогу тиску.
2. Чи підійде цей клапан для труб великого діаметра?
Так, серія ES доступна у розмірах від DN40 (1.5 дюйма) до великих магістральних діаметрів DN600 (24 дюйми).
3. Який робочий тиск витримує обладнання?
Корпуси з ковкого чавуну випускаються з номінальним рейтингом тиску PN16 (16 бар) або PN25 (25 бар).
4. Чи потрібне електроживлення для роботи системи?
Ні. Пристрій є повністю автономним гідравлічним клапаном, який використовує лінійний тиск трубопроводу.

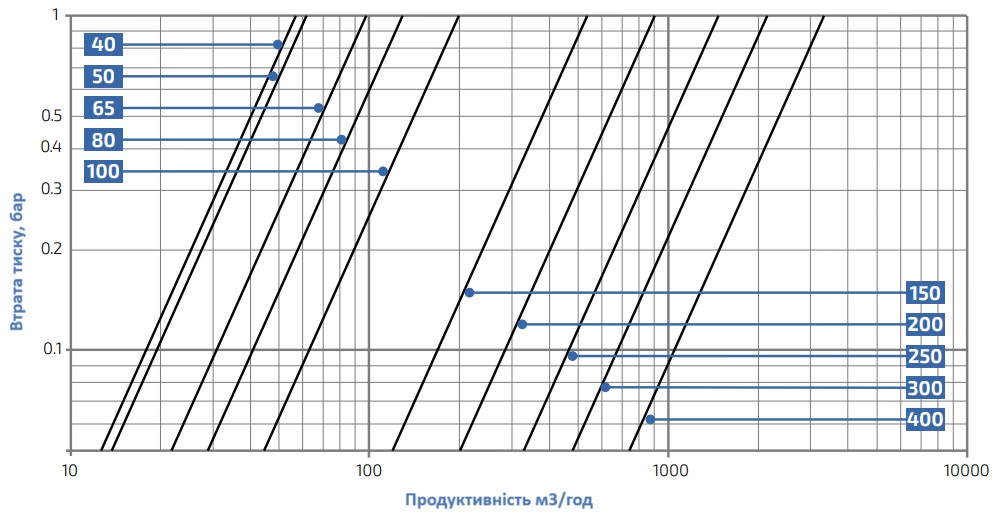

Технічні характеристики регулюючих гідравлічних клапанів
У таблицях нижче наведено основні технічні характеристики регулюючих гідравлічних клапанів Megaflow та Bermad, що використовуються в системах водопостачання, зрошення, промислової водопідготовки та насосних станціях.
Для кожної моделі вказані габаритні розміри, вага, тип підключення, об'єм камери керування, коефіцієнт пропускної здатності Kv та рекомендований робочий діапазон витрати. Ці параметри дозволяють правильно підібрати клапан відповідно до необхідної витрати, робочого тиску та особливостей конкретної гідравлічної системи.
Технічні характеристики поділені за серіями 100 та 700, що спрощує порівняння моделей і вибір оптимального рішення для різних умов експлуатації.
| Модель | Megaflow 2" | Bermad 2" | Bermad 2L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 4" | Bermad 4" | Bermad 4L" | Megaflow 6" | Bermad 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 100 | |||||||||||||
| Тип підключення | Різьба | Різьба | Різьба | Різьба | Різьба | Різьба | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 1,96 | 1,2 | 1,5 | 2,04 | 1,6 | 3 | 3,42 | 2,5 | 3,7 | 6 | 4,6 | 9,2 | 11,8 | 16,5 |
| Довжина, мм | 230 | 230 | 230 | 320 | 298 | 298 | 330 | 308 | 308 | 350 | 350 | 442 | 436 | 470 |
| Висота, мм | 173 | 173 | 187 | 199 | 199 | 278 | 244 | 244 | 317 | 329 | 329 | 340 | 377 | 377 |
| Об'єм камери, л | 0,12 | 0,12 | 0,15 | 0,15 | 0,15 | 0,15 | 0,62 | 0,62 | 0,62 | 0,62 | 0,62 | 1,5 | 1,5 | 1,5 |
| Kv, м³/год | 50 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 | 200 | 200 | 340 | 340 | 340 |
| Максимальний робочий тиск, бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Мінімальний робочий тиск, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Температура робочого середовища, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Рекомендована робоча витрата, м³/год | 15–20 | 15–20 | 30–40 | 30–40 | 30–40 | 60–80 | 30–40 | 30–40 | 60–80 | 60–80 | 60–80 | 102–136 | 102–136 | 102–136 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
| Модель | Bermad 700 2,5" | Bermad 700 3" | Bermad 700 4" | Bermad 700 5" | Bermad 700 6" | Bermad 700 8" | Bermad 700 10" | Bermad 700 12" | Bermad 700 14" | Bermad 700 16" |
|---|---|---|---|---|---|---|---|---|---|---|
| Серія | 700 | |||||||||
| Тип підключення | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець | Фланець |
| Вага, кг | 18 | 22 | 38 | 62 | 78 | 125 | 198 | 306 | 457 | 515 |
| Довжина, мм | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| Висота, мм | 242 | 252 | 318 | 375 | 411 | 506 | 600 | 721 | 909 | 943 |
| Об'єм камери, л | 0,125 | 0,125 | 0,3 | 0,45 | 0,5 | 2,15 | 4,5 | 8,5 | 12,4 | 29,8 |
| Kv, м³/год | 62 | 98 | 143 | 215 | 395 | 610 | 905 | 1520 | 2140 | 2250 |
| Максимальний робочий тиск, бар | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Мінімальний робочий тиск, бар | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Температура робочого середовища, °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Рекомендована робоча витрата, м³/год | 19–25 | 29–39 | 43–57 | 65–86 | 119–158 | 183–244 | 272–362 | 456–608 | 642–856 | 675–900 |
Рекомендація щодо підбору. Для максимально точної та стабільної роботи рекомендується підбирати регулюючий гідравлічний клапан таким чином, щоб його робоча витрата становила приблизно 30–40% від значення Kv. Саме в цьому діапазоні клапан забезпечує найкращу якість регулювання, стабільну характеристику та тривалий ресурс експлуатації. Остаточний вибір залежить від перепаду тиску, режиму роботи системи та типу керування.
Kv — коефіцієнт пропускної здатності клапана, який показує максимальну витрату води (м³/год), що проходить через повністю відкритий клапан при перепаді тиску 1 бар (для води температурою 5–30 °C). Чим більше значення Kv, тим більшу витрату здатний пропустити клапан.
<
