Клапан контролю рівня Bermad — це гідравлічний запірно-регулюючий механізм Y-подібної форми з піднятим сідлом та двокамерним приводом, призначений для автоматизації наповнення резервуарів.

Головна задача обладнання — усунення ризиків переливу ємностей, автоматична диспетчеризація водопостачання та захист магістралей від стрибків тиску. Замість ручного керування засувками або використання складних електроприводів, система працює автономно, підтримуючи заданий об'єм води у промислових, пожежних або муніципальних резервуарах.

Робота клапана базується на використанні лінійного тиску самої системи. Гідравлічна енергія потоку направляється у верхню або нижню камеру приводу, змушуючи армовану діафрагму опускатися на сідло (перекриття) або підійматися (відкриття проходу).

Залежно від технологічної задачі, Bermad пропонує два базові алгоритми керування:

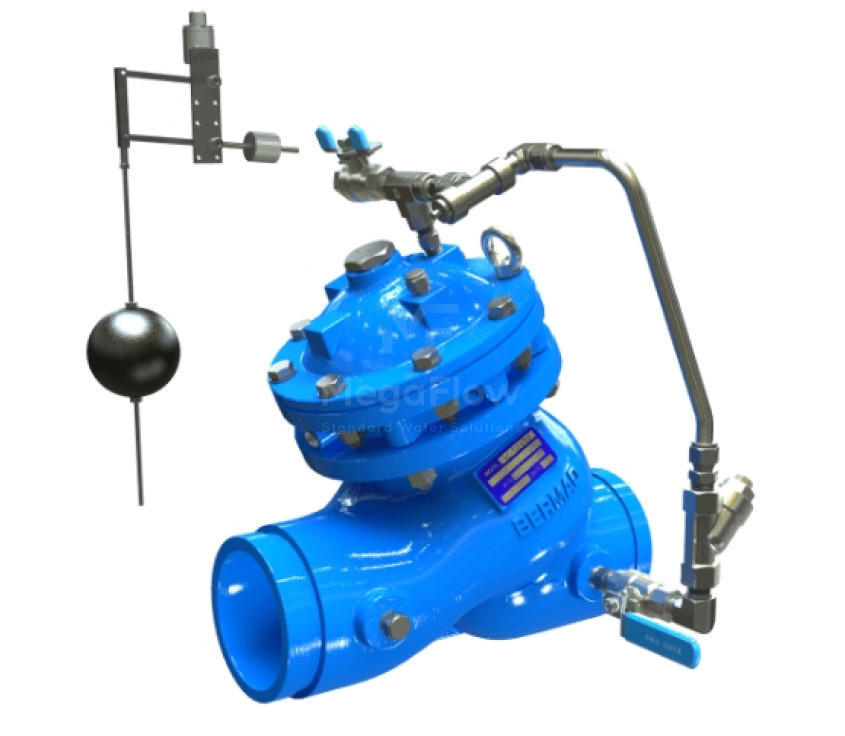

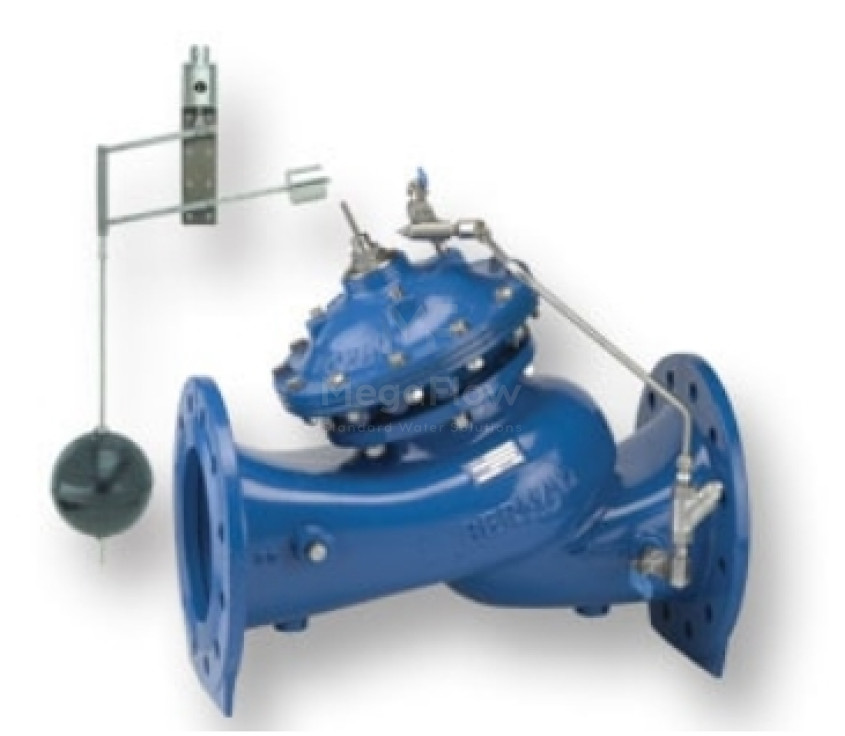

• Модулюючий механічний поплавок (Модель 750-60): Працює за принципом підтримання постійного рівня ("завжди повний"). Поплавковий пілот безперервно реагує на зміну рівня води та плавно привідкриває або закриває основний клапан, компенсуючи витрату рідини споживачами.

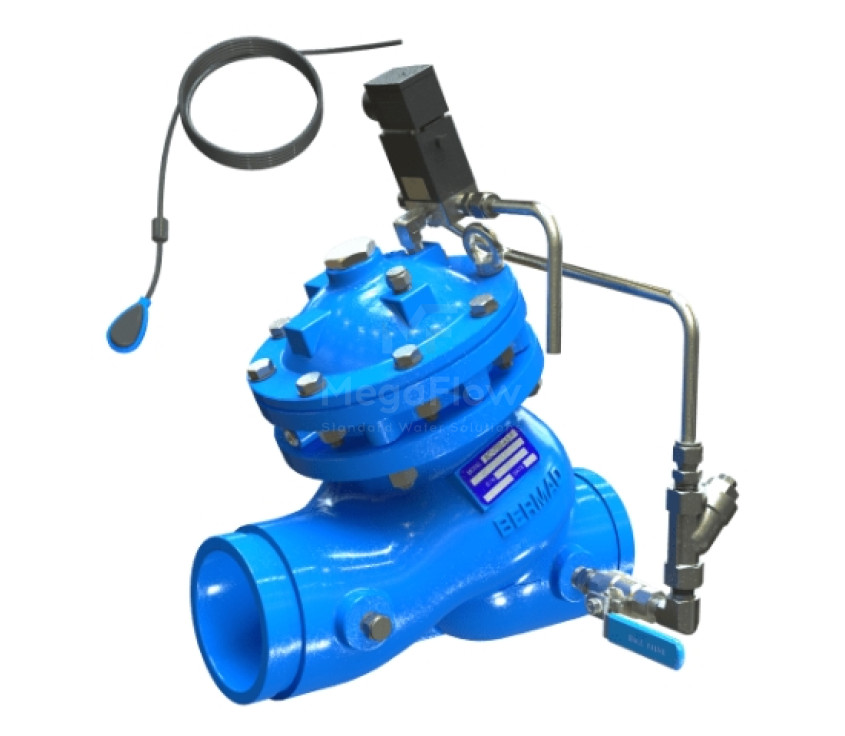

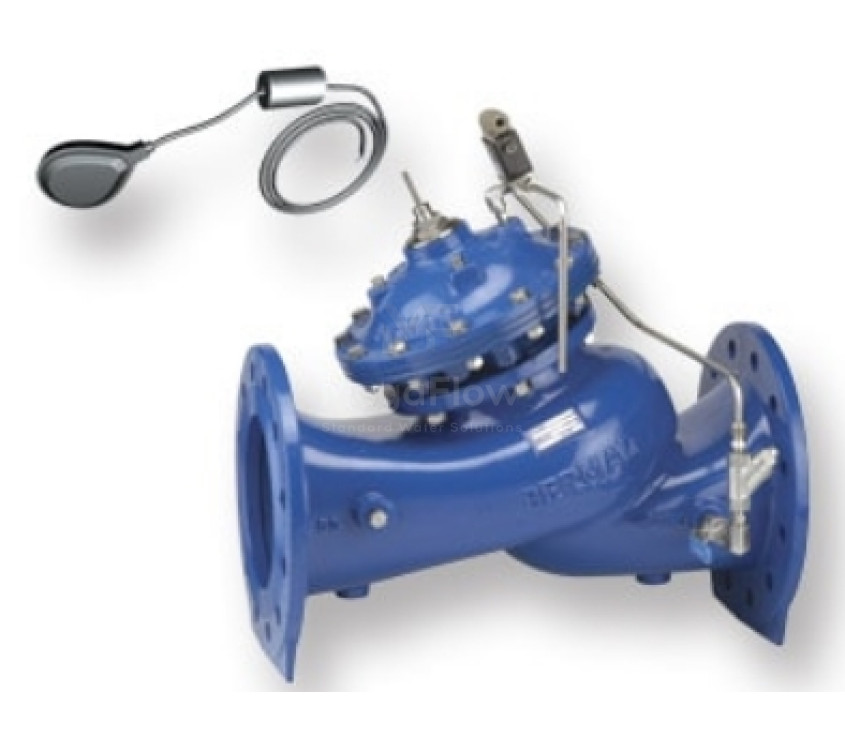

• Електричний двопозиційний (Bi-Level) поплавок (Модель 750-65): Використовує електромагнітний соленоїд та датчик рівня. Клапан повністю відкривається, коли рівень води падає до заданої мінімальної позначки, і герметично закривається при досягненні максимального рівня. Це забезпечує циклічне оновлення води та безшумну роботу системи.

Інтеграція клапанів контролю рівня Bermad серії 700 Sigma дає підприємствам чіткі технічні та економічні вигоди:

• Захист від гідроударів: Модернізована крива закриття (Moderated closing curve) гарантує плавне перекриття потоку, виключаючи гідравлічні удари в магістралі при зупинці наповнення.
• Абсолютна герметичність (Drip tight sealing): Забезпечує нульові втрати води в закритому стані, що критично важливо для уникнення переливу резервуарів.
• Стійкість до кавітації: Оптимізована форма корпусу (obstacle free flow pass) витримує швидкість потоку до 6.0 м/с без руйнування внутрішніх вузлів.
• Обслуговування без демонтажу (In-line serviceable): Заміна діафрагми, ущільнень або очищення пілотного контуру виконується безпосередньо на трубі, без зняття важкого чавунного корпусу.

Обладнання застосовується в інженерних мережах, де необхідна стабільна і безперебійна робота накопичувальних ємностей.

Типові сценарії використання:

• Резервуари чистої води (РЧВ) водоканалів: Підтримання стратегічного запасу води для потреб міста. Модель 750-60 гарантує максимальне використання об'єму ємності.
• Системи пожежогасіння: Забезпечення постійного 100% заповнення пожежних резервуарів на промислових об'єктах.
• Оптимізація роботи насосних станцій: Використання двопозиційної моделі (750-65) різко зменшує кількість циклів "старт-стоп" свердловинних або живильних насосів, подовжуючи їхній ресурс.
• Захист від переливу (Safety valve): Встановлення як аварійного дублюючого клапана в системах наповнення ємностей, у тому числі для систем з технічною (сірою) водою.

1. Який мінімальний тиск необхідний для коректної роботи клапана?

Стандартний мінімальний робочий тиск у системі становить 0.7 бар (10 psi). За потреби завод може модифікувати пристрій для роботи при наднизькому тиску.

2. У яких діаметрах доступні клапани контролю рівня?

Лінійка охоплює труби від DN40 (1.5 дюйма) до DN600 (24 дюйми) для серії ES.

3. Які температуру та тиск витримує корпус?

Клапани виготовлені з ковкого чавуну з епоксидним покриттям і розраховані на номінальний тиск 16 або 25 бар. Максимальна температура води становить 80°C.

4. Який тип керування обрати: модулюючий чи двопозиційний?

Якщо вам потрібен постійно повний резервуар (наприклад, для пожежогасіння) — обирайте 750-60 з горизонтальним поплавком. Якщо важливо оновлювати воду та давати насосам "відпочити" — підійде електрична модель 750-65 (Bi-Level).
