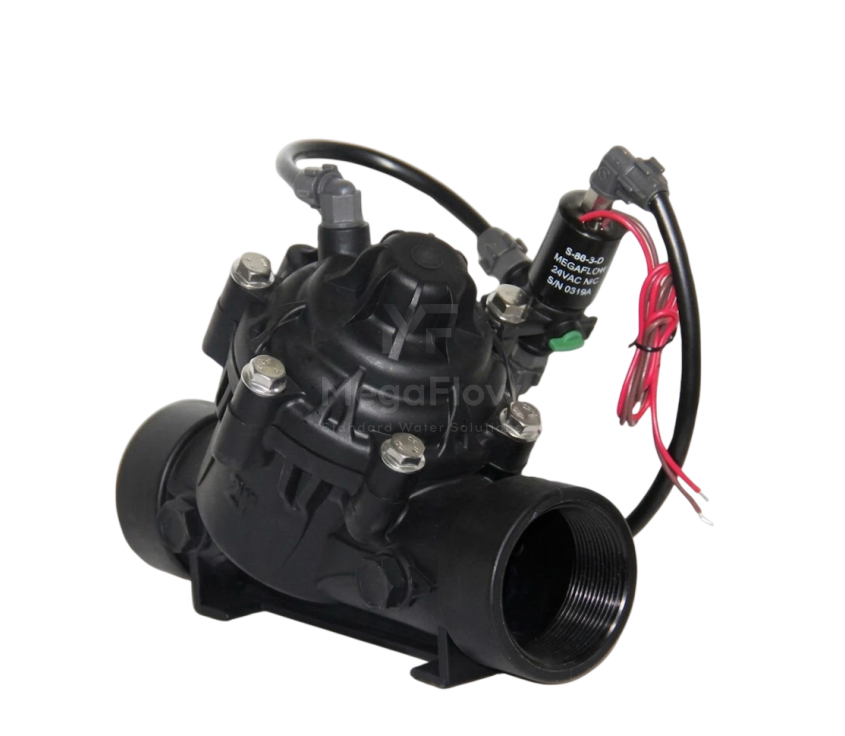

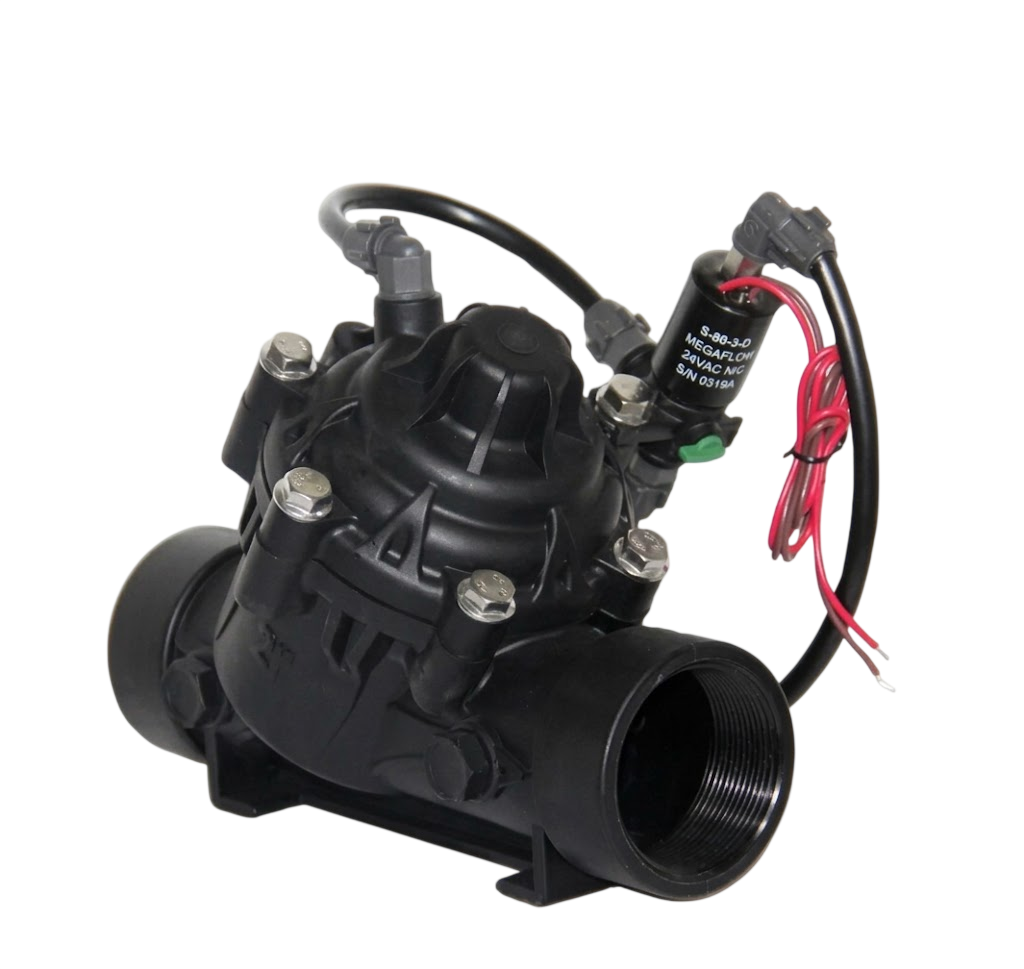

Клапан керований соленоїдом 24VAC Megaflow — це гідравлічний регулюючий клапан з діафрагмовим приводом, який відкривається та закривається у відповідь на електричний сигнал від контролера.

Рішення розроблено для автоматизації подачі води у промислових магістралях, системах водоочистки та комерційному агросекторі. Основна задача клапана — точне та своєчасне керування потоком без гідроударів, з можливістю інтеграції в комп'ютеризовані системи диспетчеризації.

Система працює за рахунок тиску самої лінії (від 0.5 до 10 бар), використовуючи його як рушійну силу.

• Закритий стан: Тиск магістралі подається в контрольну камеру через 3-ходовий гідравлічне реле. Це створює притискне зусилля, яке переміщує діафрагму в закрите положення, блокуючи потік.
• Відкритий стан: При подачі команди (зростання тиску або електричний сигнал 24VAC на соленоїд), 3-ходове реле перемикається. Воно скидає тиск із контрольної камери в атмосферу. Тиск лінії під плунжером піднімає діафрагму, відкриваючи основний клапан.

Клапан є "нормально закритим" (Normally Closed) — за відсутності електричного сигналу або у випадку збою керування він автоматично перекриває воду.

• Висока пропускна здатність: Y-подібний дизайн корпусу ("Look Through") забезпечує мінімальні втрати тиску та пропускає від 25 до 150 м³/год залежно від моделі (від 2" до 6").
• Стійкість до агресивних середовищ: Корпус виготовлено з індустріального пластику, який стійкий до хімікатів та кавітації. У внутрішній конструкції відсутні металеві болти та гайки, що виключає корозію.
• Стабільна гідравліка: Цілісна гнучка діафрагма FST (Flexible Super Travel) із напрямним плунжером забезпечує плавне закриття та запобігає деформації чи ерозії самої діафрагми.
• Енергоефективність: Пристрій потребує дуже низького тиску для відкриття та активації (від 0.35 бар).
• Автономність та безпека: Окрім автоматичного соленоїдного керування, 3-ходове реле має функцію локального ручного відкриття та закриття.

Обладнання встановлюється там, де потрібен строгий контроль циклів подачі води з централізованого пульта.

Сценарії використання:

• Агросектор: Комп'ютеризовані системи поливу, тепличне зрошення, віддалені та підвищені ділянки.
• Промисловість та інфраструктура: Системи з низьким тиском подачі, підземні трубопроводи, енергозберігаючі системи розподілу води.

1. Який діапазон робочого тиску підтримує цей клапан?

Клапан стабільно працює в діапазоні від 0.5 до 10 бар.

2. Які варіанти електричного живлення доступні?

Базова конфігурація розрахована на 24VAC (змінний струм), проте доступні опції для роботи від DC24V та DC12V (Latch).

3. Що відбудеться, якщо на об'єкті зникне електроенергія?

Оскільки це нормально закритий клапан (Normally Closed), при втраті контрольного сигналу він автоматично перекриє лінію, використовуючи тиск самої системи.

4. Які типи з'єднань доступні для монтажу?

Залежно від діаметра, клапани комплектуються різьбою (BSPT/NPT), фланцями або з'єднаннями типу VIC. Наприклад, модель 4" постачається виключно з фланцевим з'єднанням.
