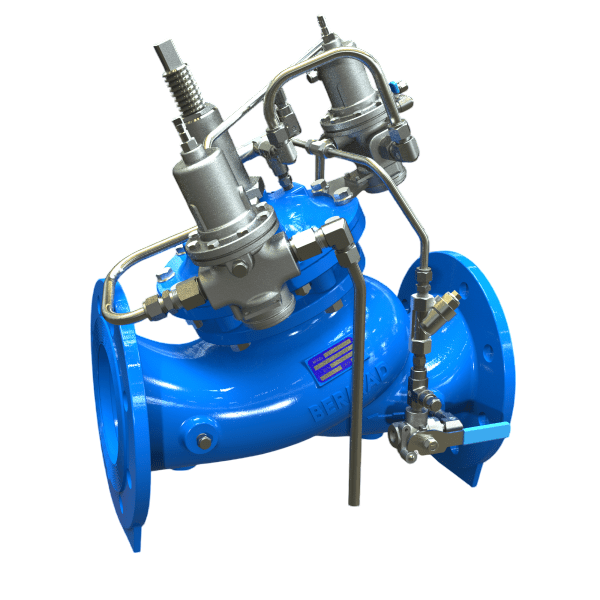

Активний зворотній клапан Bermad (серія 700 Sigma) — це гідравлічний запірний механізм із двокамерним приводом та піднятим сідлом, розроблений для запобігання зворотному потоку води в магістралях.

Головна задача цього обладнання — усунення ризику виникнення гідроударів при раптовій зупинці насосів (наприклад, через знеструмлення) та захист робочого колеса насоса від зворотного обертання. На відміну від standardних механічних «хлопушок», активний клапан закривається контрольовано, до моменту фактичної зміни напрямку потоку, використовуючи кінетичну енергію та гідростатичний тиск самої системи.

Клапан має Y-подібну форму корпусу (або кутову конфігурацію), що створює безперешкодний прохід для рідини. Керування відбувається виключно за рахунок гідравліки трубопроводу.

При запуску насоса тиск води на вході перевищує тиск на виході. Цей перепад передається у нижню контрольну камеру, підіймаючи армовану діафрагму та відкриваючи клапан. Якщо живлення насоса зникає або швидкість потоку падає, система реагує миттєво: тиск з магістралі подається у верхню камеру двокамерного актуатора. Це примусово опускає діафрагму на сідло. Завдяки модернованій кривій закриття, клапан герметизує трубопровід ще до того, як зворотна хвиля вдарить по механізмах, повністю виключаючи ударні навантаження.

Використання гідравлічних зворотних клапанів Bermad забезпечує стабільність роботи водопровідних вузлів:

• Гасіння кавітації: Оптимізований гідродинамічний дизайн корпусу гарантує відмінні антикавітаційні властивості навіть при високих швидкостях потоку до 6.0 м/с.
• Енергоефективність насосів: Конструкція без перешкод у зоні потоку (obstacle free flow pass) мінімізує втрати напору, що дозволяє знизити споживання електроенергії насосними агрегатами.
• Абсолютна герметичність: Система забезпечує повне перекриття потоку (drip tight sealing), виключаючи витік води у зворотний бік.
• Обслуговування на лінії (In-line serviceable): Заміна ущільнень або діафрагми виконується безпосередньо на трубопроводі, без демонтажу важкого чавунного корпусу.
• Стійкість матеріалів: Корпус виготовлено з ковкого чавуну з нанесенням епоксидного покриття (Fusion bonded epoxy), а внутрішні компоненти — з нержавіючої сталі та поліацеталю (POM).

Клапани серії 700 Sigma застосовуються в інженерних мережах, де критично важливо підтримувати стабільну гідродинаміку та уникати аварій.

Типові сценарії використання:

• Насосні станції водоканалів: Встановлюється безпосередньо на напірному колекторі насосів для захисту магістралей від розривів при зупинках через перебої з електроенергією.
• Агропромислові комплекси: У системах крапельного зрошення з великими перепадами висот — для утримання стовпа води в трубах та запобігання гідроударам під час повторного запуску поливу.
• Промислові системи фільтрації: Направлення потоку або блокування протитоку під час циклів автоматичної зворотної промивки фільтрів (backflushing).
• Резервуари та градирні: Запобігання неконтрольованому спорожненню ємностей через живильну магістраль.

1. Який мінімальний робочий тиск необхідний для відкриття клапана?

Стандартний мінімальний робочий тиск становить 0.7 бар (10 psi). Опціонально можлива модифікація для роботи при дуже низькому тиску.

2. У яких діаметрах доступні клапани серії 700 Sigma?

Лінійка випускається в широкому діапазоні: від DN40 (1.5 дюйма) до DN600 (24 дюйми) для серії ES.

3. Які показники робочого тиску та температури підтримує обладнання?

Клапани розраховані на тиск 16 бар або 25 бар. Стандартний температурний рейтинг становить до 80°C.

4. Як уникнути кавітації при великих перепадах тиску?

Клапани цієї серії мають відмінні антикавітаційні характеристики за замовчуванням. За необхідності можна інтегрувати спеціальні плунжери (V-port або антикавітаційні клітки) для надважких умов експлуатації.
