Bermad IR-930 (серія 900) — це комбінований промисловий гідрометр води, який об'єднує в одному корпусі турбінний водолічильник типу Вольтмана та гідравлічний регулюючий клапан з мембранним приводом.

Головне завдання цього обладнання — забезпечення стабільного мінімального тиску "до себе" (у магістралі подачі) з одночасним точним обліком витрати води. Гідрометр не дозволяє тиску в трубопроводі впасти нижче заданої позначки, запобігаючи спорожненню системи та втраті працездатності суміжного обладнання.

Гідрометр для трубопроводу функціонує автономно, використовуючи енергію робочого середовища (тиск самої води).

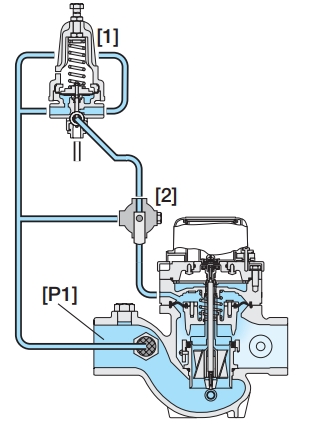

• Управляючий контур оснащений пілотним регулятором (Pressure Sustaining Pilot), який гідравлічно пов'язаний з камерою керування гідрометра.
• Якщо вхідний тиск (P1) опускається нижче встановленого порогу, пілот подає команду в камеру керування, і гідрометр прикривається, обмежуючи пропускну здатність та відновлюючи тиск до норми.
• Коли тиск "до себе" перевищує встановлений мінімум, клапан повністю відкривається, вільно пропускаючи потік.
• Облік води здійснюється через ізольований від рідини (вакуумний) магнітний регістр, що забезпечує точність вимірювань.

• Концепція "All-in-One": Поєднання водолічильника та регулятора тиску в одному пристрої зменшує габарити вузла, здешевлює монтаж та спрощує подальше сервісне обслуговування.
• Компактність монтажу: Вбудовані на вході та виході випрямлячі потоку дозволяють встановлювати пристрій без організації довгих прямих заспокійливих ділянок труби, при цьому зберігаючи заявлену точність вимірювання.
• Дистанційний моніторинг: Гідрометри серії 900 підтримують підключення герконового (Reed-switch) або електронного імпульсного виходу для інтеграції в системи телеметрії та контролю витоків.
• Широкий діапазон налаштувань: Завдяки змінним пружинам пілота, поріг спрацювання можна точно відкалібрувати (наприклад, пружина "Natural" охоплює діапазон 0.8–6.5 бар, а "Blue & White" — від 1.0 до 10.0 бар).

Гідрометр Bermad IR-930 інтегрується в аграрні та промислові системи, де пріоритетом є захист насосів та стабілізація магістралі:

• Контроль заповнення мережі (Line Fill-Up Control): Запобігає надмірній витраті та неконтрольованій швидкості потоку при запуску порожнього трубопроводу, відкриваючись плавно по мірі зростання тиску.
• Захист від спорожнення лінії (Line Emptying Prevention): Блокує неконтрольований злив магістралі під час пікових водорозборів або при підключенні нових споживачів.
• Зворотне промивання фільтрів: Підтримує необхідний напір у магістралі, гарантуючи, що станція фільтрації (наприклад, польові фільтри на зрошенні) отримає достатньо тиску для ефективної промивки.
• Розподіл води за пріоритетами: У системах з мінливим тиском подачі гарантує стабільну роботу критично важливих зон, обмежуючи потік до другорядних ліній при загальному падінні напору.

Потребуєте дистанційного керування та точного обліку води в одному компактному пристрої?

Зверніться до інженерного відділу Megaflow. Ми допоможемо підібрати керований гідрометр Bermad, проконсультуємо щодо налаштування соленоїда та інтеграції лічильника у вашу систему автоматизації

1. Який робочий тиск підтримує цей гідрометр для води?

Робочий тиск системи становить від 0.5 до 10 бар, а максимальний номінальний тиск (Pressure Rating) корпусу з ковкого чавуну також складає 10 бар.

2. Яка максимальна пропускна здатність пристроїв?

Продуктивність залежить від підібраного діаметра. Для версії 2" (DN50) постійна витрата (Q3) становить 40 м³/год, а для промислових 4" (DN100) — до 160 м³/год.

3. Як відбувається передача даних на контролер?

Залежно від комплектації та вимог замовника, можливе встановлення одинарного або комбінованого імпульсного виходу, який генерує сигнал з кроком 10 л, 100 л, 1 м³ або 10 м³.
