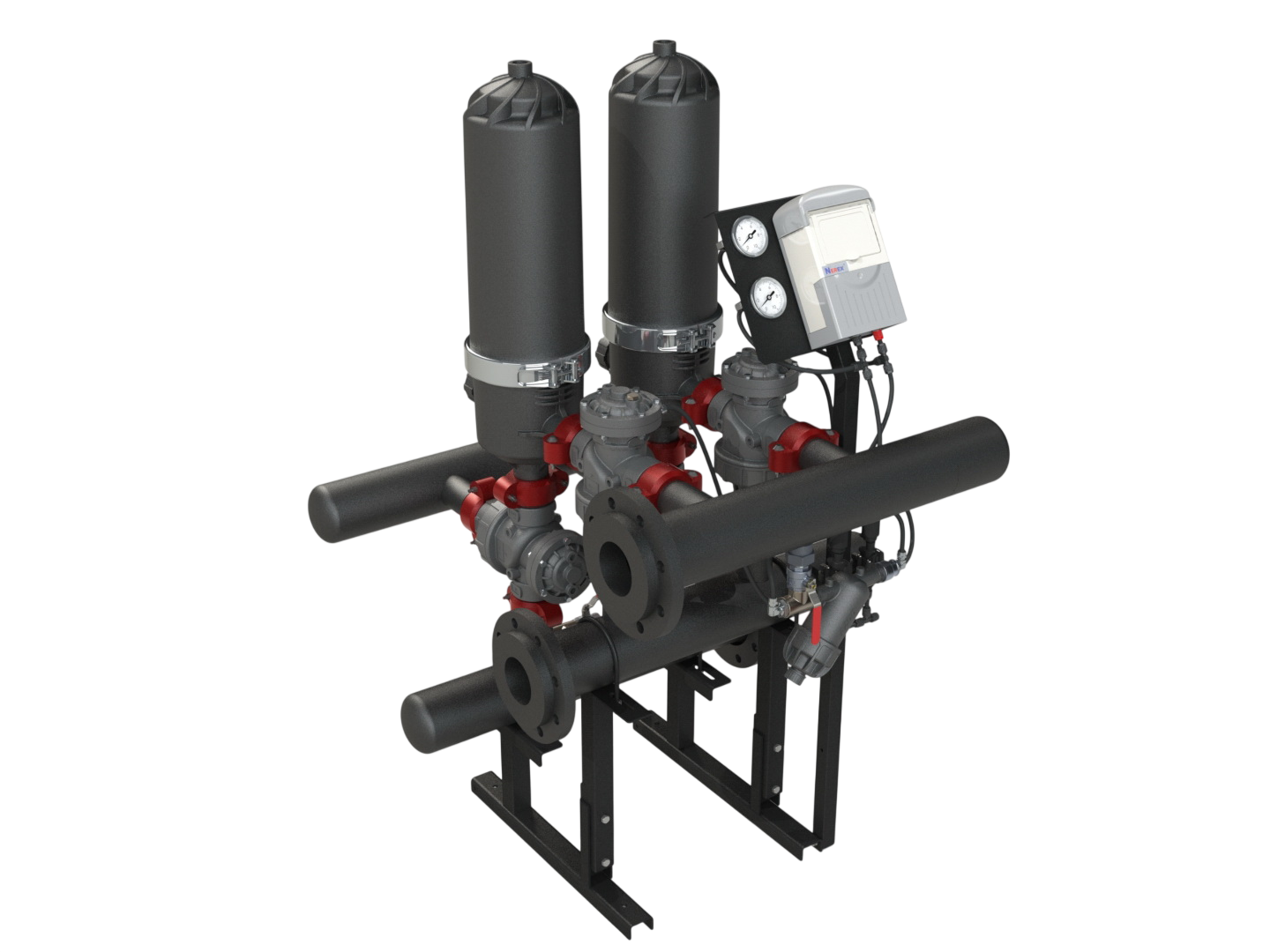

ADF 216A-ES — це промислова автоматична дискова установка спеціальної серії, розроблена для глибокого, тривимірного механічного очищення води від піску, мулу, окалини, іржі, глинистих суспензій та складних органічних сполук. Система складається з двох фільтраційних колб стандартного розміру (серія 16) із сумарною корисною площею фільтрації 3280 см² (по 1640 см² на кожен модуль). Головна конструктивна та інженерна особливість моделі полягає у використанні технології промивки External Source (ES) — від ізольованого зовнішнього джерела чистої води.

Комплекс побудований на базі преміальних комплектуючих від світового лідера Azud (Іспанія) з високомічного первинного пластику (маркування A). Це спеціалізоване рішення є незамінним для індустріальних та аграрних об'єктів B2B сегмента, де вихідна вода занадто брудна для стабільного самоочищення, або коли в магістралі неможливо підтримувати високий тиск для зворотного промивання дисків. Ціна обладнання не є фіксованою та розраховується індивідуально під конкретні технічні параметри вашого інженерного проєкту.

Система ADF 216A-ES працює повністю в автоматичному режимі, послідовно поєднуючи технологію динамічної відцентрової сепарації, об'ємного глибокого затримання часток та ізольованого зворотного очищення елементів:

• Процес фільтрації та ефект Helix: Вихідна брудна вода надходить через вхідний колектор у фільтраційні колби. На вході в кожен модуль рідина проходить крізь запатентовану крильчатку HELIX, яка динамічно закручує потік у стрімкий вихор. Відцентрова сила ефективно відкидає важкі та великі механічні частинки від фільтруючої поверхні дисків до внутрішніх стінок корпусу. Це інженерне рішення суттєво знижує навантаження на дискові патрони, запобігає лавиноподібному забиванню та подовжує термін роботи системи між промивками. Далі вода під тиском проходить крізь пакет щільно стиснутих полімерних дисків із діагональними канавками, де в глибокій 3D-матриці (лабіринті) затримуються найдрібніші забруднення від 5 до 400 мікрон.
• Процес промивки (External Source): При накопиченні бруду виникає гідравлічний опір, і датчик фіксує перепад тиску. При досягненні показника 0,5–0,7 бар (або за сигналом таймера) промисловий контролер ініціює автоматичний цикл очищення. Керуючі триходові клапани перемикають колби зворотним потоком строго по черзі (по одному модулю за цикл).
• 100% відновлення брудоємності: На відміну від стандартних систем, які миються власною відфільтрованою водою, ADF 216A-ES використовує чисту воду із заздалегідь підготовленої накопичувальної ємності за допомогою окремого промивного насоса. Пакет дисків розтискається під дією гідравліки, а внутрішні тангенціальні форсунки зворотним потоком води змушують диски стрімко обертатися. Потужні струмені чистої води миттєво змивають та вимивають увесь накопичений, зокрема «липкий» або складний осад у дренажну лінію за 25–30 секунд. Поки один модуль регенерується, інший продовжує забезпечувати об'єкт водою.

• Ефективність при низькому тиску: Оскільки для зворотного струму води використовується енергія та напір зовнішньої насосної станції регенерації, система здатна якісно і повністю промиватися навіть при вхідному тиску у вихідній магістралі об'єкта нижче 0,5–0,7 бар. Це унікальний показник, оскільки стандартні моделі потребують стабільних 1,5–2 бар.
• Преміальні конструкційні матеріали Azud: На відміну від бюджетних аналогів лінійки Megaflow R-S, всі корпуси колб, триходові клапани та диски виготовлені виключно з преміального армованого поліаміду (первинного пластику). Це гарантує виняткову стійкість до великих гідроударів (до 10 бар), тривалої корозії та хімічно агресивних середовищ чи дозування реагентів.
• Запатентована технологія Helix: Спіральний гідродинамічний потік води оптимізує розподіл частинок по висоті патрона, різко знижує частоту циклів промивки, суттєво заощаджуючи воду та електроенергію підприємства на власні сервісні потреби.
• Глибоке 3D-очищення: Можливість індивідуального вибору дискових пакетів Azud із номінальним рейтингом фільтрації від 5 до 400 мікрон залежно від суворих технологічних вимог вашого виробництва.
• Стабільність та безпека техпроцесу: Використання ізольованої чистої води для самоочищення повністю виключає ризик випадкового заклинювання дисків частинками бруду або вторинного забруднення фільтроелементів під час промивки.

Автоматична станція дискової фільтрації спеціальної серії ADF 216A-ES розроблена для інженерних об'єктів промислового, муніципального та сільськогосподарського секторів із важкими умовами експлуатації, де стандартні самопромивні фільтри не справляються гідравлічно.

Типові сценарії застосування:

• Промисловість та енергетика: Надійна попередня механічна підготовка технічної та оборотної води перед промисловими системами ультрафільтрації, мембранними установками зворотного осмосу серії Megaflow Industrial, на лініях розливу харчових підприємств, для захисту градирень та теплообмінників.
• Сільське господарство та агросектор: Високоефективний механічний захист систем крапельного зрошення, вузлів введення добрив (фертигації) та магістральних ліній при безпосередньому заборі води з відкритих річок, квітучих каналів або свердловин із великим вмістом піску, мулу та глини.
• B2B сегмент та виробничі підприємства: Облаштування вузлів очищення на об'єктах, де критично важливо підтримувати стабільну витрату води без зупинок технологічної лінії на сервісне обслуговування.

Типові проблеми, які вирішує ADF 216A-ES:

• Повне усунення ризику швидкого засмічення промислових форсунок, клапанів та теплообмінних контурів липким механічним брудом.
• Усунення неможливості автоматичної промивки дисків через хронічно низький або нестабільний тиск у загальнозаводській мережі.
• Мінімізація втручання технічного персоналу в процес обслуговування системи механічної префільтрації завдяки повній автоматизації процесу та відсутності розхідних картриджів чи мішків.

1. Чи входить насос та ємність для промивки в комплект поставки?

Ні, система ADF 216A-ES постачається як готовий інженерний функціональний блок (фільтраційні колби, керуючі триходові клапани, вхідний/вихідний колектори, датчик перепаду тиску та автоматичний пульт керування). Накопичувальна ємність для чистої води та окремий промивний насос зворотного току підбираються нашими інженерами та докуповуються окремо під конкретні гідравлічні потреби вашого об'єкта.

2. Який мінімальний тиск потрібен для роботи системи?

Завдяки технології промивки від зовнішнього джерела (External Source), робочий тиск у вихідній магістралі об'єкта може бути мінімальним — всього від 0,5–0,7 бар. Це є ключовою перевагою над стандартними моделями дискових фільтрів, яким для якісного розтискання дисків та подолання опору пружини під час самоочищення обов'язково потрібно не менше 1,5–2,5 бар.

3. Як часто потрібно замінювати фільтруючі диски в колбах?

Завдяки використанню преміального первинного інженерного пластику Azud, диски мають надзвичайно високу механічну та абразивну зносостійкість. При дотриманні правил експлуатації та профілактичному замочуванні дисків у слабкому розчині кислоти (раз на 3 місяці для зняття кальцієвого чи залізистого нальоту), вони не потребують заміни протягом багатьох років (номінальний ресурс понад 10 років).

4. Чи можна налаштувати запуск циклу промивки в ручному режимі?

Так, фірмовий промисловий контролер повністю керує процесом та підтримує три взаємозамінні режими запуску регенерації: автоматично за сигналом датчика перепаду тиску (DP), за заданим інтервалом часу (таймером) або в будь-який момент у ручному режимі безпосередньо через зручний інтерфейс керування на пульті автоматики.
