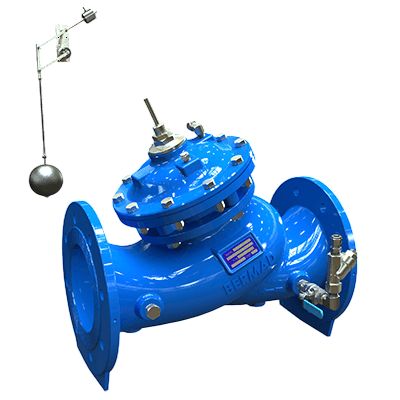

Клапан контроля уровня Bermad — это гидравлический запорно-регулирующий механизм Y-образной формы с приподнятым седлом и двухкамерным приводом, предназначенный для автоматизации наполнения резервуаров.

Главная задача оборудования — устранение рисков перелива емкостей, автоматическая диспетчеризация водоснабжения и защита магистралей от скачков давления. Вместо ручного управления задвижками или использования сложных электроприводов, система работает автономно, поддерживая заданный объем воды в промышленных, пожарных или муниципальных резервуарах.

Работа клапана базируется на использовании линейного давления самой системы. Гидравлическая энергия потока направляется в верхнюю или нижнюю камеру привода, заставляя армированную диафрагму опускаться на седло (перекрытие) или подниматься (открытие прохода).

В зависимости от технологической задачи, Bermad предлагает два базовых алгоритма управления:

• Модулирующий механический поплавок (Модель 750-60): Работает по принципу поддержания постоянного уровня («всегда полный»). Поплавковый пилот непрерывно реагирует на изменение уровня воды и плавно приоткрывает или закрывает основной клапан, компенсируя расход жидкости потребителями.
• Электрический двухпозиционный (Bi-Level) поплавок (Модель 750-65): Использует электромагнитный соленоид и датчик уровня. Клапан полностью открывается, когда уровень воды падает до заданной минимальной отметки, и герметично закрывается при достижении максимального уровня. Это обеспечивает циклическое обновление воды и бесшумную работу системы.

Интеграция клапанов контроля уровня Bermad серии 700 Sigma дает предприятиям четкие технические и экономические выгоды:

• Защита от гидроударов: Модернизированная кривая закрытия (Moderated closing curve) гарантирует плавное перекрытие потока, исключая гидравлические удары в магистрали при остановке наполнения.
• Абсолютная герметичность (Drip tight sealing): Обеспечивает нулевые потери воды в закрытом состоянии, что критически важно во избежание перелива резервуаров.
• Стойкость к кавитации: Оптимизированная форма корпуса (obstacle free flow pass) выдерживает скорость потока до 6.0 м/с без разрушения внутренних узлов.
• Обслуживание без демонтажа (In-line serviceable): Замена диафрагмы, уплотнений или очистка пилотного контура выполняется непосредственно на трубе, без снятия тяжелого чугунного корпуса.

Оборудование применяется в инженерных сетях, где необходима стабильная и бесперебойная работа накопительных емкостей.

Типичные сценарии использования:

• Резервуары чистой воды (РЧВ) водоканалов: Поддержание стратегического запаса воды для нужд города. Модель 750-60 гарантирует максимальное использование объема емкости.
• Системы пожаротушения: Обеспечение постоянного 100% заполнения пожарных резервуаров на промышленных объектах.
• Оптимизация работы насосных станций: Использование двухпозиционной модели (750-65) резко уменьшает количество циклов «старт-стоп» скважинных или питательных насосов, продлевая их ресурс.
• Защита от перелива (Safety valve): Установка в качестве аварийного дублирующего клапана в системах наполнения емкостей, в том числе для систем с технической (серой) водой.

1. Какое минимальное давление необходимо для корректной работы клапана?

Стандартное минимальное рабочее давление в системе составляет 0.7 бар (10 psi). При необходимости завод может модифицировать устройство для работы при сверхнизком давлении.

2. В каких диаметрах доступны клапаны контроля уровня?

Линейка охватывает трубы от DN40 (1.5 дюйма) до DN600 (24 дюйма) для серии ES.

3. Какие температуру и давление выдерживает корпус?

Клапаны изготовлены из ковкого чугуна с эпоксидным покрытием и рассчитаны на номинальное давление 16 или 25 бар. Максимальная температура воды составляет 80°C.

4. Какой тип управления выбрать: модулирующий или двухпозиционный?

Если вам нужен постоянно полный резервуар (например, для пожаротушения) — выбирайте 750-60 с горизонтальным поплавком. Если важно обновлять воду и давать насосам «отдохнуть» — подойдет электрическая модель 750-65 (Bi-Level).
