Клапан управляющий соленоидом Bermad: Автоматизация гидравлических систем

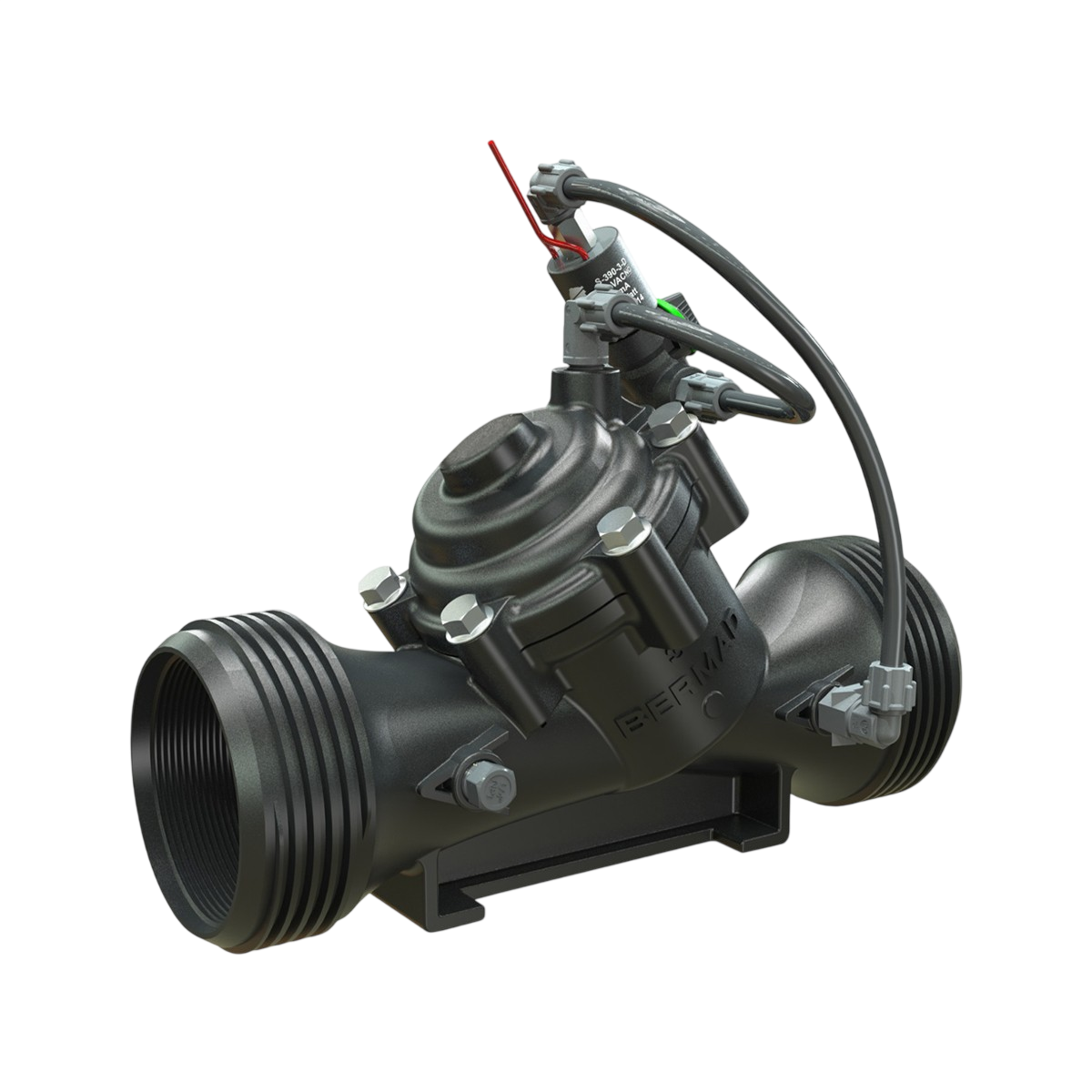

Управляющий клапан с соленоидом Bermad (например, серия 100, модель IR-110-3W-X) — это гидравлический регулирующий клапан с диафрагменным приводом, который открывается и закрывается в ответ на электрический сигнал.
Он решает задачу удаленного и автоматизированного управления потоками воды в промышленных и аграрных системах. Вместо ручного открытия задвижек, интегратор или фермер управляет зонами полива или водоснабжения через контроллер, который подает напряжение 24 вольта переменного тока (24VAC) на электромагнитную катушку клапана.
Принцип работы
Клапан использует энергию самого потока воды (давление в магистрали) для своей работы.
- Закрытие: Когда на 3-ходовой соленоид подается электрический сигнал, он открывает канал, через который линейное давление попадает в контрольную камеру клапана. Это создает прижимное усилие, смещающее диафрагму и перекрывающее поток.
- Открытие: При снятии сигнала (или закрытии соленоида) давление из контрольной камеры сбрасывается, и линейное давление воды поднимает диафрагму, полностью открывая клапан.
Преимущества
- Минимальные потери давления: Y-образный гидравлический корпус (hYflow) обеспечивает сверхвысокую пропускную способность без создания лишнего сопротивления в системе.
- Устойчивость к агрессивной среде: Корпус изготовлен из композитного материала — полиамида 6, армированного 30% стекловолокна, что делает его устойчивым к химикатам (удобрениям) и кавитации.
- Плавная работа без гидроударов: Конструкция с цельной гибкой диафрагмой (Flexible Super Travel - FST) и направляющим плунжером гарантирует плавное закрытие. Это предотвращает деформацию и эрозию самой диафрагмы.
- Энергоэффективная гидравлика: Для срабатывания требуется очень низкое давление в системе — от 0.5 бар (7 psi).
- Простое обслуживание: Ревизия и ремонт проводятся "in-line" (без демонтажа клапана с трубопровода).
Когда используется и какие задачи решает
Соленоидные клапаны Bermad применяются там, где требуется точное и надежное дистанционное управление потоком:
- Автоматизированные системы орошения: Управление поливом в садах, теплицах, на полях в связке со смарт-контроллерами.
- Системы с низким давлением: Благодаря низкому порогу срабатывания, клапан идеально подходит для участков, где магистральное давление проседает.
- Удаленные распределительные узлы: Автоматизация зон, к которым трудно добраться для ручного управления.
- Энергосберегающие системы: Снижение общих потерь напора в сети позволяет использовать менее мощные насосы.
Клапан управляющий соленоидом Bermad IR-110 — доступные типоразмеры
Виды Клапанов
Видео
Не уверены, какой клапан управления подойдет именно для вашей системы?
Наши инженеры помогут подобрать оптимальное решение по расходу, давлению, типу управления и условиям эксплуатации.
Подобрать клапан
FAQ
1. Какое рабочее давление выдерживает этот клапан?
Клапан работает в диапазоне от 0.5 до 10 бар (7–150 psi). Максимальное номинальное давление (Pressure Rating) составляет 10 бар.
2. Из какого материала изготовлена диафрагма?
Диафрагма изготовлена из натурального каучука (NR), усиленного нейлоновой тканью, что обеспечивает ее долговечность и гибкость.
3. Можно ли использовать клапан в системах фертигации (с удобрениями)?
Да, композитный корпус из полиамида со стекловолокном обладает высокой химической стойкостью, поэтому растворы удобрений не повреждают его.
4. Сложно ли разобрать клапан для чистки?
Нет, конструкция предусматривает удобный доступ. Все внутренние элементы можно проверить или заменить прямо на линии, не снимая корпус с трубы.
Технические характеристики регулирующих гидравлических клапанов
В таблицах ниже приведены основные технические характеристики регулирующих гидравлических клапанов Megaflow и Bermad, используемых в системах водоснабжения, орошения, промышленной водоподготовки и насосных станциях.
Для каждой модели указаны габаритные размеры, вес, тип подключения, объем камеры управления, коэффициент пропускной способности Kv и рекомендуемый рабочий диапазон расхода. Эти параметры позволяют правильно подобрать клапан в соответствии с требуемым расходом, рабочим давлением и особенностями конкретной гидравлической системы.
Технические характеристики разделены по сериям 100 и 700, что упрощает сравнение моделей и выбор оптимального решения для различных условий эксплуатации.
| Модель | Megaflow 2" | Bermad 2" | Bermad 2L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 4" | Bermad 4" | Bermad 4L" | Megaflow 6" | Bermad 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | 100 | |||||||||||||
| Тип подключения | Резьба | Резьба | Резьба | Резьба | Резьба | Резьба | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец |
| Вес, кг | 1,96 | 1,2 | 1,5 | 2,04 | 1,6 | 3 | 3,42 | 2,5 | 3,7 | 6 | 4,6 | 9,2 | 11,8 | 16,5 |
| Длина, мм | 230 | 230 | 230 | 320 | 298 | 298 | 330 | 308 | 308 | 350 | 350 | 442 | 436 | 470 |
| Высота, мм | 173 | 173 | 187 | 199 | 199 | 278 | 244 | 244 | 317 | 329 | 329 | 340 | 377 | 377 |
| Объем камеры, л | 0,12 | 0,12 | 0,15 | 0,15 | 0,15 | 0,15 | 0,62 | 0,62 | 0,62 | 0,62 | 0,62 | 1,5 | 1,5 | 1,5 |
| Kv, м³/ч | 50 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 | 200 | 200 | 340 | 340 | 340 |
| Максимальное рабочее давление, бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Минимальное рабочее давление, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Температура рабочей среды, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Рекомендуемый рабочий расход, м³/ч | 15–20 | 15–20 | 30–40 | 30–40 | 30–40 | 60–80 | 30–40 | 30–40 | 60–80 | 60–80 | 60–80 | 102–136 | 102–136 | 102–136 |
Рекомендация по подбору. Для максимально точной и стабильной работы рекомендуется подбирать регулирующий гидравлический клапан таким образом, чтобы его рабочий расход составлял примерно 30–40% от значения Kv. Именно в этом диапазоне клапан обеспечивает наилучшее качество регулирования, стабильную характеристику и длительный ресурс эксплуатации. Окончательный выбор зависит от перепада давления, режима работы системы и типа управления.
Kv — коэффициент пропускной способности клапана, который показывает максимальный расход воды (м³/ч), проходящий через полностью открытый клапан при перепаде давления 1 бар (для воды температурой 5–30 °C). Чем больше значение Kv, тем больший расход способен пропустить клапан.
| Модель | Bermad 700 2,5" | Bermad 700 3" | Bermad 700 4" | Bermad 700 5" | Bermad 700 6" | Bermad 700 8" | Bermad 700 10" | Bermad 700 12" | Bermad 700 14" | Bermad 700 16" |
|---|---|---|---|---|---|---|---|---|---|---|
| Серия | 700 | |||||||||
| Тип подключения | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец |
| Вес, кг | 18 | 22 | 38 | 62 | 78 | 125 | 198 | 306 | 457 | 515 |
| Длина, мм | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| Высота, мм | 242 | 252 | 318 | 375 | 411 | 506 | 600 | 721 | 909 | 943 |
| Объем камеры, л | 0,125 | 0,125 | 0,3 | 0,45 | 0,5 | 2,15 | 4,5 | 8,5 | 12,4 | 29,8 |
| Kv, м³/ч | 62 | 98 | 143 | 215 | 395 | 610 | 905 | 1520 | 2140 | 2250 |
| Максимальное рабочее давление, бар | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Минимальное рабочее давление, бар | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Температура рабочей среды, °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Рекомендуемый рабочий расход, м³/ч | 19–25 | 29–39 | 43–57 | 65–86 | 119–158 | 183–244 | 272–362 | 456–608 | 642–856 | 675–900 |
Рекомендация по подбору. Для максимально точной и стабильной работы рекомендуется подбирать регулирующий гидравлический клапан таким образом, чтобы его рабочий расход составлял примерно 30–40% от значения Kv. Именно в этом диапазоне клапан обеспечивает наилучшее качество регулирования, стабильную характеристику и длительный ресурс эксплуатации. Окончательный выбор зависит от перепада давления, режима работы системы и типа управления.
Kv — коэффициент пропускной способности клапана, который показывает максимальный расход воды (м³/ч), проходящий через полностью открытый клапан при перепаде давления 1 бар (для воды температурой 5–30 °C). Чем больше значение Kv, тем больший расход способен пропустить клапан.
<
