Гидравлический редукционный клапан Bermad: Стабилизация и снижение давления в системе

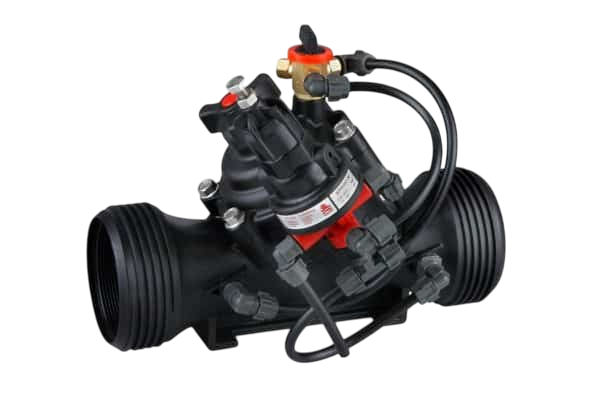

Редукционный клапан Bermad (серия 100, модель IR-120-3W-XZ) — это гидравлический регулирующий клапан с диафрагменным приводом, который снижает высокое давление на входе до стабильного, более низкого давления на выходе (downstream pressure).
Он решает задачу защиты распределительных линий, капельных лент, спринклеров и чувствительного гидравлического оборудования от разрывов из-за избыточного напора или скачков давления в общей магистрали. Если давление в линии падает ниже нормы, клапан открывается на полную пропускную способность, чтобы минимизировать потери.
Принцип работы
Устройство работает полностью автономно, используя для управления энергию самого потока воды.
Пилотный регулятор (PR Pilot) непрерывно отслеживает давление после клапана. Если выходное давление пытается превысить заданную настройку, пилот направляет линейное давление в контрольную камеру основного клапана. Это заставляет диафрагму плавно смещаться вниз, частично перекрывая поток (дросселируя) до тех пор, пока давление на выходе не стабилизируется. Если потребление возрастает или давление на входе падает, пилот сбрасывает воду из контрольной камеры, и клапан открывается. Для локального закрытия вручную предусмотрен ручной селектор.
Преимущества
- Автономная работа: Не требует подключения к электросети, срабатывает от давления в системе (минимальный порог от 0.5 бар).
- Высокая пропускная способность: Y-образный корпус (hYflow) с дизайном "Look Through" обеспечивает свободный проход воды с минимальным гидравлическим сопротивлением.
- Устойчивость к химии и износу: Корпус изготовлен из промышленного композита (полиамид 6, армированный 30% стекловолокна), что делает его устойчивым к кавитации и агрессивным растворам удобрений.
- Плавное и точное регулирование: Конструкция цельной гибкой диафрагмы с направляющим плунжером (Flexible Super Travel) гарантирует стабильное дросселирование без вибраций и плавное закрытие, что исключает гидроудары.
Когда используется и какие задачи решает
Интеграторы и инженеры монтируют редукционные клапаны Bermad для решения следующих проблем:
- Системы орошения со сложным рельефом: Компенсация перепадов высот (гравитационного давления), чтобы на нижних участках склона не разрывало трубы и эмиттеры.
- Магистрали с переменным входным давлением: Защита локальных зон (теплиц, полей, цехов) от скачков давления, когда на общей насосной станции отключаются другие потребители.
- Автоматизированные системы полива: Создание изолированных зон с пониженным давлением, которые работают независимо от общего давления в коллекторе.
Редукционный клапан Bermad IR-120 — доступные типоразмеры
Виды Клапанов
Видео
Не уверены, какой клапан управления подойдет именно для вашей системы?
Наши инженеры помогут подобрать оптимальное решение по расходу, давлению, типу управления и условиям эксплуатации.
Подобрать клапан
FAQ
1. Какое максимальное и минимальное давление выдерживает этот клапан?
Рабочий диапазон системы составляет от 0.5 до 10 бар. Номинальное давление (PN) композитного корпуса — 10 бар.
2. Как настроить необходимое выходное давление на объекте?
Настройка выполняется вращением винта на пилоте (PC-SHARP-X-P). Для разной точности доступны пружины с разными диапазонами: зеленая (0.2–1.7 бар), серая (0.5–3.0 бар), стандартная (0.8–6.5 бар) или сине-белая (1.0–10.0 бар).
3. Из какого материала сделана мембрана (диафрагма)?
Диафрагма изготовлена из натурального каучука (NR) и усилена нейлоновой тканью, что предотвращает ее эрозию и деформацию при постоянном дросселировании.
4. Как проводить сервисное обслуживание?
Промышленный дизайн клапана позволяет проводить простую проверку и замену внутренних компонентов "in-line" — прямо на трубопроводе, без демонтажа всего корпуса.
Технические характеристики регулирующих гидравлических клапанов
В таблицах ниже приведены основные технические характеристики регулирующих гидравлических клапанов Megaflow и Bermad, используемых в системах водоснабжения, орошения, промышленной водоподготовки и насосных станциях.
Для каждой модели указаны габаритные размеры, вес, тип подключения, объем камеры управления, коэффициент пропускной способности Kv и рекомендуемый рабочий диапазон расхода. Эти параметры позволяют правильно подобрать клапан в соответствии с требуемым расходом, рабочим давлением и особенностями конкретной гидравлической системы.
Технические характеристики разделены по сериям 100 и 700, что упрощает сравнение моделей и выбор оптимального решения для различных условий эксплуатации.
| Модель | Megaflow 2" | Bermad 2" | Bermad 2L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 3" | Bermad 3" | Bermad 3L" | Megaflow 4" | Bermad 4" | Bermad 4L" | Megaflow 6" | Bermad 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | 100 | |||||||||||||
| Тип подключения | Резьба | Резьба | Резьба | Резьба | Резьба | Резьба | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец |
| Вес, кг | 1,96 | 1,2 | 1,5 | 2,04 | 1,6 | 3 | 3,42 | 2,5 | 3,7 | 6 | 4,6 | 9,2 | 11,8 | 16,5 |
| Длина, мм | 230 | 230 | 230 | 320 | 298 | 298 | 330 | 308 | 308 | 350 | 350 | 442 | 436 | 470 |
| Высота, мм | 173 | 173 | 187 | 199 | 199 | 278 | 244 | 244 | 317 | 329 | 329 | 340 | 377 | 377 |
| Объем камеры, л | 0,12 | 0,12 | 0,15 | 0,15 | 0,15 | 0,15 | 0,62 | 0,62 | 0,62 | 0,62 | 0,62 | 1,5 | 1,5 | 1,5 |
| Kv, м³/ч | 50 | 50 | 100 | 100 | 100 | 200 | 100 | 100 | 200 | 200 | 200 | 340 | 340 | 340 |
| Максимальное рабочее давление, бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Минимальное рабочее давление, бар | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Температура рабочей среды, °C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Рекомендуемый рабочий расход, м³/ч | 15–20 | 15–20 | 30–40 | 30–40 | 30–40 | 60–80 | 30–40 | 30–40 | 60–80 | 60–80 | 60–80 | 102–136 | 102–136 | 102–136 |
Рекомендация по подбору. Для максимально точной и стабильной работы рекомендуется подбирать регулирующий гидравлический клапан таким образом, чтобы его рабочий расход составлял примерно 30–40% от значения Kv. Именно в этом диапазоне клапан обеспечивает наилучшее качество регулирования, стабильную характеристику и длительный ресурс эксплуатации. Окончательный выбор зависит от перепада давления, режима работы системы и типа управления.
Kv — коэффициент пропускной способности клапана, который показывает максимальный расход воды (м³/ч), проходящий через полностью открытый клапан при перепаде давления 1 бар (для воды температурой 5–30 °C). Чем больше значение Kv, тем больший расход способен пропустить клапан.
| Модель | Bermad 700 2,5" | Bermad 700 3" | Bermad 700 4" | Bermad 700 5" | Bermad 700 6" | Bermad 700 8" | Bermad 700 10" | Bermad 700 12" | Bermad 700 14" | Bermad 700 16" |
|---|---|---|---|---|---|---|---|---|---|---|
| Серия | 700 | |||||||||
| Тип подключения | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец | Фланец |
| Вес, кг | 18 | 22 | 38 | 62 | 78 | 125 | 198 | 306 | 457 | 515 |
| Длина, мм | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| Высота, мм | 242 | 252 | 318 | 375 | 411 | 506 | 600 | 721 | 909 | 943 |
| Объем камеры, л | 0,125 | 0,125 | 0,3 | 0,45 | 0,5 | 2,15 | 4,5 | 8,5 | 12,4 | 29,8 |
| Kv, м³/ч | 62 | 98 | 143 | 215 | 395 | 610 | 905 | 1520 | 2140 | 2250 |
| Максимальное рабочее давление, бар | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Минимальное рабочее давление, бар | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Температура рабочей среды, °C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Рекомендуемый рабочий расход, м³/ч | 19–25 | 29–39 | 43–57 | 65–86 | 119–158 | 183–244 | 272–362 | 456–608 | 642–856 | 675–900 |
Рекомендация по подбору. Для максимально точной и стабильной работы рекомендуется подбирать регулирующий гидравлический клапан таким образом, чтобы его рабочий расход составлял примерно 30–40% от значения Kv. Именно в этом диапазоне клапан обеспечивает наилучшее качество регулирования, стабильную характеристику и длительный ресурс эксплуатации. Окончательный выбор зависит от перепада давления, режима работы системы и типа управления.
Kv — коэффициент пропускной способности клапана, который показывает максимальный расход воды (м³/ч), проходящий через полностью открытый клапан при перепаде давления 1 бар (для воды температурой 5–30 °C). Чем больше значение Kv, тем больший расход способен пропустить клапан.
<
