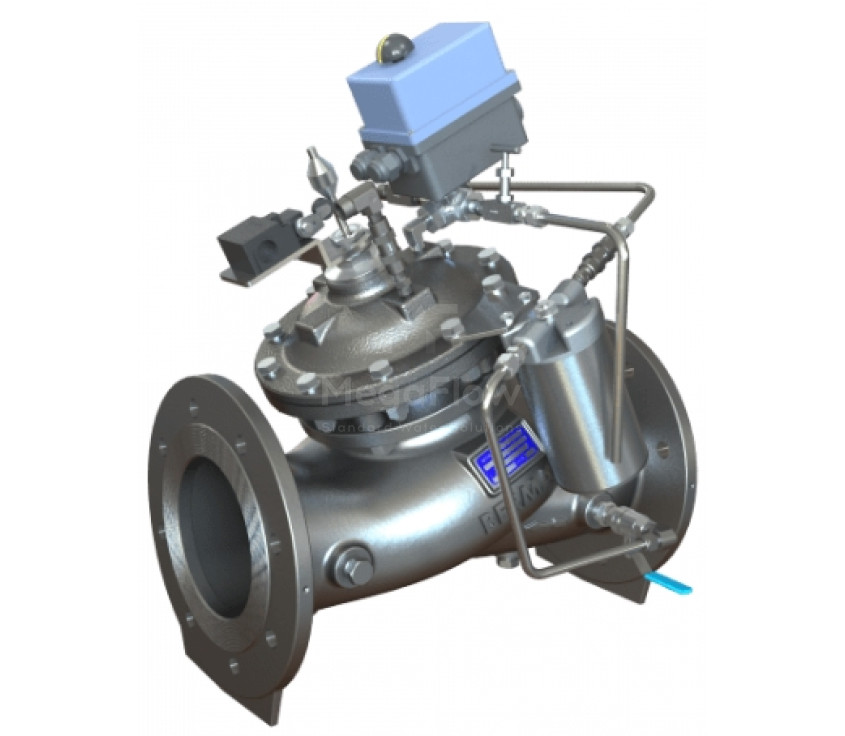

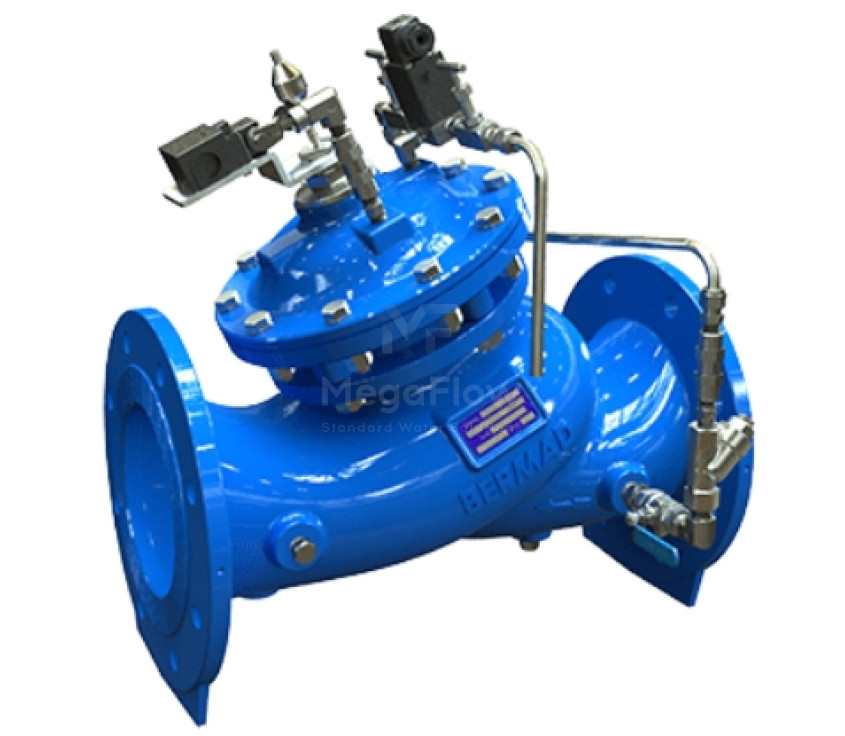

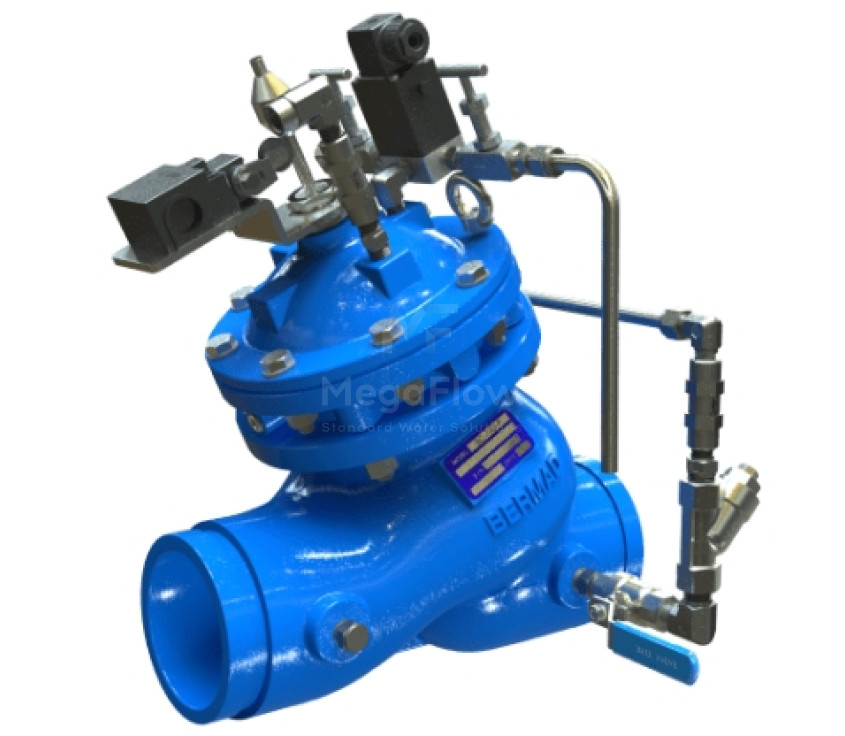

Активный обратный клапан Bermad (серия 700 Sigma) — это гидравлический запорный механизм с двухкамерным приводом и приподнятым седлом, разработанный для предотвращения обратного потока воды в магистралях.

Главная задача этого оборудования — устранение риска возникновения гидроударов при внезапной остановке насосов (например, из-за обесточивания) и защита рабочего колеса насоса от обратного вращения. В отличие от стандартных механических «хлопушек», активный клапан закрывается контролируемо, до момента фактического изменения направления потока, используя кинетическую энергию и гидростатическое давление самой системы.

Клапан имеет Y-образную форму корпуса (или угловую конфигурацию), что создает беспрепятственный проход для жидкости. Управление происходит исключительно за счет гидравлики трубопровода.

При запуске насоса давление воды на входе превышает давление на выходе. Этот перепад передается в нижнюю контрольную камеру, поднимая армированную диафрагму и открывая клапан. Если питание насоса пропадает или скорость потока падает, система реагирует мгновенно: давление из магистрали подается в верхнюю камеру двухкамерного актуатора. Это принудительно опускает диафрагму на седло. Благодаря модернизированной кривой закрытия, клапан герметизирует трубопровод еще до того, как обратная волна ударит по механизмам, полностью исключая ударные нагрузки.

Использование гидравлических обратных клапанов Bermad обеспечивает стабильность работы водопроводных узлов:

• Гашение кавитации: Оптимизированный гидродинамический дизайн корпуса гарантирует отличные антикавитационные свойства даже при высоких скоростях потока до 6.0 м/с.
• Энергоэффективность насосов: Конструкция без препятствий в зоне потока (obstacle free flow pass) минимизирует потери напора, что позволяет снизить потребление электроэнергии насосными агрегатами.
• Абсолютная герметичность: Система обеспечивает полное перекрытие потока (drip tight sealing), исключая утечку воды в обратную сторону.
• Обслуживание на линии (In-line serviceable): Замена уплотнений или диафрагмы выполняется непосредственно на трубопроводе, без демонтажа тяжелого чугунного корпуса.
• Устойчивость материалов: Корпус изготовлен из ковкого чугуна с нанесением эпоксидного покрытия (Fusion bonded epoxy), а внутренние компоненты — из нержавеющей стали и полиацеталя (POM).

Клапаны серии 700 Sigma применяются в инженерных сетях, где критически важно поддерживать стабильную гидродинамику и избегать аварий.

Типичные сценарии использования:

• Насосные станции водоканалов: Устанавливается непосредственно на напорном коллекторе насосов для защиты магистралей от разрывов при остановках из-за перебоев с электроэнергией.
• Агропромышленные комплексы: В системах капельного орошения с большими перепадами высот — для удержания столба воды в трубах и предотвращения гидроударов во время повторного запуска полива.
• Промышленные системы фильтрации: Направление потока или блокировка противотока во время циклов автоматической обратной промывки фильтров (backflushing).
• Резервуары и градирни: Предотвращение неконтролируемого опорожнения емкостей через питающую магистраль.

1. Какое минимальное рабочее давление необходимо для открытия клапана?

Стандартное минимальное рабочее давление составляет 0.7 бар (10 psi). Опционально возможна модификация для работы при очень низком давлении.

2. В каких диаметрах доступны клапаны серии 700 Sigma?

Линейка выпускается в широком диапазоне: от DN40 (1.5 дюйма) до DN600 (24 дюйма) для серии ES.

3. Какие показатели рабочего давления и температуры поддерживает оборудование?

Клапаны рассчитаны на давление 16 бар или 25 бар. Стандартный температурный рейтинг составляет до 80°C.

4. Как избежать кавитации при больших перепадах давления?

Клапаны этой серии обладают отличными антикавитационными характеристиками по умолчанию. При необходимости можно интегрировать специальные плунжеры (V-port или антикавитационные клетки) для сверхтяжелых условий эксплуатации.
