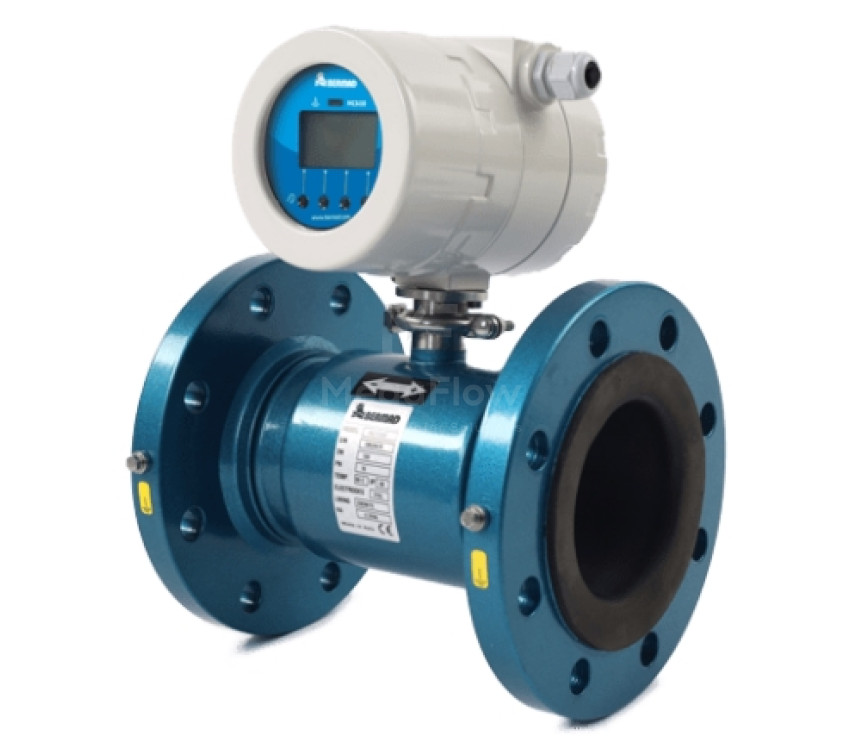

Электромагнитный расходомер MFM-2200 (MUT2200) — это фланцевый промышленный прибор для высокоточного двунаправленного измерения расхода питьевой воды, технической воды, агрохимикатов, пульпы и промышленных сточных вод. Прибор рассчитан на работу в трубопроводах широкого диапазона — от DN15 (1/2") до DN2500 (100").

Расходомер решает задачу точного коммерческого и технологического учета в условиях высоких нагрузок. Корпус со степенью защиты IP68 позволяет монтировать прибор в затапливаемых колодцах или непосредственно в грунт без риска выхода из строя электроники. В зависимости от условий объекта, модель комплектуется электронным преобразователем с питанием от сети переменного/постоянного тока (MC608) или автономным батарейным блоком (MC406) со сроком службы до 10 лет.

Расходомер работает по закону электромагнитной индукции Фарадея. Когда электропроводная жидкость (с проводимостью > 20 µS/cm или > 5 µS/cm) движется через магнитное поле, созданное катушками внутри измерительного канала, на измерительных электродах возникает электрическое напряжение. Это напряжение прямо пропорционально скорости потока.

Технические особенности измерительного тракта:

• Футеровка канала: Внутренняя поверхность футерована эбонитом (твердой резиной) для температур от -40°C до +80°C или PTFE (фторопластом) для агрессивных и высокотемпературных сред от -40°C до +130°C (опционально до +180°C).
• Материал электродов: В базовой комплектации применяются электроды из сплава Hastelloy C. Для химически агрессивных жидкостей доступны исполнения из титана, тантала, платины или Hastelloy B.
• Детекция пустой трубы: Отдельный электрод детекции пустой трубы (стандарт для ≥ DN65) предотвращает ложные начисления объема при отсутствии жидкости в магистрали.
• Диапазон измерения охватывает скорости потока от 0,015 м/с до 10 м/с, фиксируя как минимальный ночной водоразбор, так и пиковые технологические сбросы.

• Отсутствие гидравлического сопротивления (ΔP = 0): Полнопроходная конструкция не имеет подвижных элементов и сужений внутри измерительной трубы. Это исключает потери давления в сети и устраняет риск засорения механическими примесями (ил, песок, волокна).
• Высокая точность измерения: Базовая погрешность составляет ±0,2% от измеренного значения ±2 мм/с (по запросу доступно исполнение с погрешностью ±0,1% / MID Class 1).
• Полная герметичная защита (IP68): Возможность погружения в воду на глубину до 1,5 метра или подземного бесколодезного монтажа благодаря заливке коммутационной камеры специальной смолой.
• Гибкая диспетчеризация и связь: Поддержка протоколов Modbus RTU, HART, аналогового выхода 4-20 мА и двух цифровых / импульсных выходов. Дополнительный GSM/GPRS модуль обеспечивает автоматическую передачу архивных данных на FTP-сервер или облачный портал.
• Мультипараметрический мониторинг: Подключение дополнительных датчиков позволяет одновременно измерять расход, давление и температуру в одной точке трубопровода.

Электромагнитный счетчик воды MFM-2200 разработан для решения задач в сферах с повышенными требованиями к точности измерения, надежности и износостойкости.

• Водоканалы и коммунальное хозяйство: Используется для точного учета воды и контроля коммерческих потерь. В отличие от механических счетчиков, MFM-2200 способен фиксировать даже низкие скорости потока — от 0,015 м/с, что особенно важно для выявления ночных утечек и контроля зон DMA (District Metering Areas).
• Агропромышленный комплекс и системы орошения: Подходит для работы с водой, содержащей песок, ил и другие твердые включения. Полнопроходная конструкция без подвижных частей не имеет турбины, которая может засоряться или изнашиваться, поэтому счетчик не требует регулярной очистки измерительного механизма.
• Промышленная водоочистка и очистные сооружения: Может применяться для измерения расхода сточных вод, шламов и других агрессивных сред. В зависимости от состава рабочей среды подбираются соответствующие материалы футеровки и электродов, в частности PTFE, эбонит, Hastelloy или титан.
• Автоматизированные системы и АСУ ТП / SCADA: MFM-2200 может использоваться на удаленных объектах для автоматизированного сбора и передачи данных о потреблении воды. Исполнение с автономным питанием от батареи обеспечивает длительную работу без подключения к сети 220 В, а беспроводная передача данных через GSM/GPRS позволяет интегрировать прибор в системы дистанционного мониторинга.
