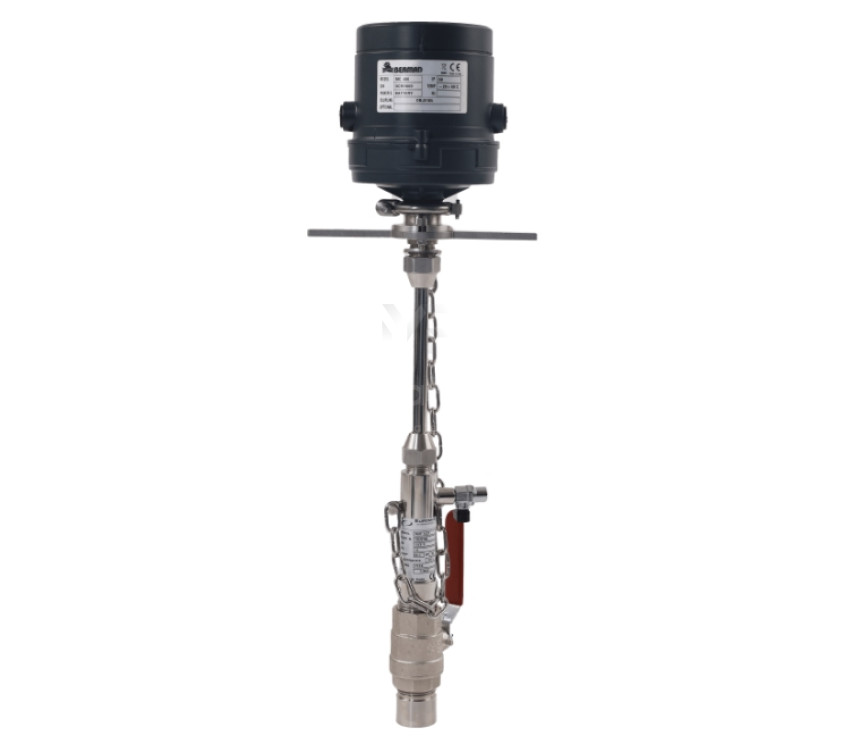

Электромагнитный расходомер MFM-1222 (MUT-1222) — это промышленный врезной прибор для измерения расхода воды в трубопроводах диаметром от DN50 до DN2600 (от 2 до 104 дюймов). Доступен в вариантах с автономным питанием от батареи (модификация MC406) или от электросети переменного тока (модификация MC608).

Этот промышленный расходомер воды разработан для интеграции в действующие системы водоснабжения без их остановки («горячая врезка» / hot tapping). Он решает задачу точного двунаправленного коммерческого и технологического учета воды в магистралях, где установка полнопроходного счетчика экономически нецелесообразна или технически невозможна.

Работа MFM-1222 базируется на законе электромагнитной индукции Фарадея. Когда электропроводная жидкость проходит через магнитное поле, создаваемое катушками прибора, возникает электродвижущая сила (ЭДС).

Во врезной конструкции MUT-1222 датчик с двумя электродами из нержавеющей стали AISI 316L погружается в поток на 1/8 внутреннего диаметра трубы (точка средней осевой скорости). Электроды фиксируют напряжение, прямо пропорциональное скорости потока жидкости. Далее электронный преобразователь (MC406 или MC608) вычисляет объемный расход на основе введенного диаметра трубы и передает данные в систему диспетчеризации. Прибор способен измерять скорость потока в диапазоне от 0,015 м/с до 10 м/с.

• Монтаж под давлением («Hot tap»): Установка расходомера осуществляется без остановки потока жидкости и сброса давления в системе (выдерживает рабочее давление до 20 бар).
• Отсутствие потерь давления: Поскольку прибор не имеет подвижных частей, а зонд (12 мм) занимает минимальную площадь сечения трубы, гидравлическое сопротивление сведено к нулю.
• Универсальность интеграции: Поддержка интерфейсов Modbus, аналогового выхода 4-20 мА, импульсных выходов и протокола HART. Возможность установки модуля GSM/GPRS для автоматической передачи данных.
• Автономность (для модели MC406): Литиевая батарея обеспечивает до 10 лет работы прибора без подключения к электросети.
• Степень защиты IP68: Корпус и датчик выдерживают длительное затопление (погружение на глубину до 1,5 м), что позволяет монтировать прибор в подземных колодцах.
• Сохранение данных: Встроенная память (EEPROM) автоматически сохраняет до 100 000 записей активного логирования.

Электромагнитный расходомер для трубопровода MFM-1222 (MUT-1222) применяется в агропромышленном комплексе, на водоканалах и промышленных объектах.

Типичные сценарии использования:

• Мониторинг магистральных сетей и зонирование (DMA): Организация учета на больших диаметрах (до DN2600), где обычные фланцевые расходомеры невозможно установить.
• Контроль утечек в системе водоснабжения: Благодаря высокой чувствительности прибор фиксирует минимальные изменения скорости потока, что помогает оперативно выявлять скрытые порывы.
• Аудит и профилирование расходов: Проверка точности стационарных счетчиков воды без их демонтажа (MUT-1222 может использоваться как портативный инструмент).
• Учет сырой воды и стоков: Отсутствие фильтров и подвижных механизмов гарантирует стабильную работу даже с загрязненной водой.

1. Нужно ли останавливать водоснабжение для установки этого расходомера?

Нет. Модель MUT-1222 рассчитана на «горячую врезку» под рабочим давлением до 20 бар через 1-дюймовый шаровой кран. Процесс не останавливается.

2. Какая погрешность измерения у врезного расходомера MUT-1222?

Для врезных датчиков точность составляет 2% от измеренного значения скорости +/- 2 мм/с. Это стандартный и достаточный показатель для магистрального технологического учета.

3. На какие диаметры труб можно установить этот магнитный расходомер воды?

Прибор выпускается в трех размерах (Small, Medium, Large) и перекрывает диапазон труб от 50 мм до 2600 мм (от 2 до 102 дюймов).

4. Что делать, если в колодце нет электричества?

Используйте модификацию с конвертером MC406. Он питается от литиевой батареи (3.6 В), заряда которой хватает на срок до 10 лет работы.

5. Как передавать данные с расходомера в SCADA-систему?

Прибор имеет импульсные выходы, Modbus, 4-20 мА. Также доступен опциональный модуль GSM/GPRS для передачи данных на FTP-сервер, через SMS или на веб-портал.
