ADF 216A-ES — это промышленная автоматическая дисковая установка специальной серии, разработанная для глубокой, трехмерной механической очистки воды от песка, ила, окалины, ржавчины, глинистых суспензий и сложных органических соединений. Система состоит из двух фильтрационных колб стандартного размера (серия 16) с суммарной полезной площадью фильтрации 3280 см² (по 1640 см² на каждый модуль). Главная конструктивная и инженерная особенность модели заключается в использовании технологии промывки External Source (ES) — от изолированного внешнего источника чистой воды.

Комплекс построен на базе премиальных комплектующих от мирового лидера Azud (Испания) из высокопрочного первичного пластика (маркировка A). Это специализированное решение является незаменимым для индустриальных и аграрных объектов B2B сегмента, где исходная вода слишком грязная для стабильного самоочищения, или когда в магистрали невозможно поддерживать высокое давление для обратной промывки дисков. Цена оборудования не является фиксированной и рассчитывается индивидуально под конкретные технические параметры вашего инженерного проекта.

Система ADF 216A-ES работает полностью в автоматическом режиме, последовательно сочетая технологию динамической центробежной сепарации, объемного глубокого удержания частиц и изолированной обратной очистки элементов:

• Процесс фильтрации и эффект Helix: Исходная грязная вода поступает через входной коллектор в фильтрационные колбы. На входе в каждый модуль жидкость проходит сквозь запатентованную крыльчатку HELIX, которая динамически закручивает поток в стремительный вихрь. Центробежная сила эффективно отбрасывает тяжелые и крупные механические частицы от фильтрующей поверхности дисков к внутренним стенкам корпуса. Это инженерное решение существенно снижает нагрузку на дисковые патроны, предотвращает лавинообразное забивание и продлевает срок работы системы между промывками. Далее вода под давлением проходит сквозь пакет плотно сжатых полимерных дисков с диагональными канавками, где в глубокой 3D-матрице (лабиринте) задерживаются мельчайшие загрязнения от 5 до 400 микрон.
• Процесс промывки (External Source): При накоплении грязи возникает гидравлическое сопротивление, и датчик фиксирует перепад давления. При достижении показателя 0,5–0,7 бар (или по сигналу таймера) промышленный контроллер инициирует автоматический цикл очистки. Управляющие трехходовые клапаны переключают колбы обратным потоком строго по очереди (по одному модулю за цикл).
• 100% восстановление грязеемкости: В отличие от стандартных систем, которые моются собственной отфильтрованной водой, ADF 216A-ES использует чистую воду из заранее подготовленной накопительной емкости с помощью отдельного промывочного насоса. Пакет дисков разжимается под действием гидравлики, а внутренние тангенциальные форсунки обратным потоком воды заставляют диски стремительно вращаться. Мощные струи чистой воды мгновенно смывают и вымывают весь накопленный, в том числе «липкий» или сложный осадок в дренажную линию за 25–30 секунд. Пока один модуль регенерируется, другой продолжает обеспечивать объект водой.

• Эффективность при низком давлении: Поскольку для обратного тока воды используется энергия и напор внешнего насосной станции регенерации, система способна качественно и полностью промываться даже при входном давлении в исходной магистрали объекта ниже 0,5–0,7 бар. Это уникальный показатель, поскольку стандартные модели дисковых фильтров для качественного разжимания дисков и преодоления сопротивления пружины во время самоочистки обязательно требуют не менее 1,5–2,5 бар.
• Премиальные конструкционные материалы Azud: В отличие от бюджетных аналогов линейки Megaflow R-S, все корпуса колб, трехходовые клапаны и диски изготовлены исключительно из премиального армированного полиамида (первичного пластика). Это гарантирует исключительную устойчивость к большим гидроударам (до 10 бар), длительной коррозии и химически агрессивным средам или дозированию реагентов.
• Запатентованная технология Helix: Спиральный гидродинамический поток воды оптимизирует распределение частиц по высоте патрона, резко снижает частоту циклов промывки, существенно экономя воду и электроэнергию предприятия на собственные сервисные нужды.

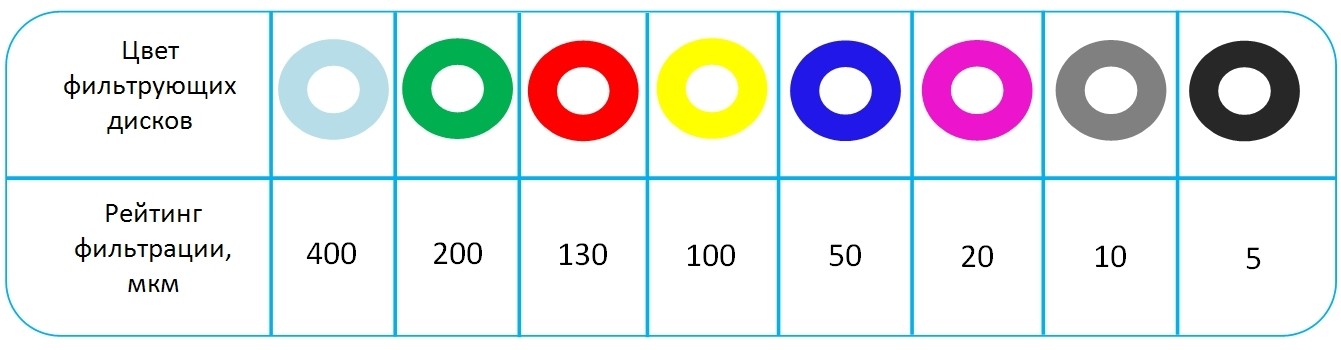

• Глубокая 3D-очистка: Возможность индивидуального выбора дисковых пакетов Azud с номинальным рейтингом фильтрации от 5 до 400 микрон в зависимости от строгих технологических требований вашего производства.
• Стабильность и безопасность техпроцесса: Использование изолированной чистой воды для самоочищения полностью исключает риск случайного заклинивания дисков частицами грязи или вторичного загрязнения фильтроэлементов во время промывки.

Автоматическая станция дисковой фильтрации специальной серии ADF 216A-ES разработана для инженерных объектов промышленного, муниципального и сельскохозяйственного секторов с тяжелыми условиями эксплуатации, где стандартные самопромывные фильтры не справляются гидравлически.

Типовые сценарии применения:

• Промышленность и энергетика: Надежная предварительная механическая подготовка технической и оборотной воды перед промышленными системами ультрафильтрации, мембранными установками обратного осмоса серии Megaflow Industrial, на линиях разлива пищевых предприятий, для защиты градирен и теплообменников.
• Сельское хозяйство и агросектор: Высокоэффективная механическая защита систем капельного орошения, узлов введения удобрений (фертигации) и магистральных линий при непосредственном заборе воды из открытых рек, цветущих каналов или скважин с большим содержанием песка, ила и глины.
• B2B сегмент и производственные предприятия: Обустройство узлов очистки на объектах, где критически важно поддерживать стабильный расход воды без остановок технологической линии на сервисное обслуживание.

Типовые проблемы, которые решает ADF 216A-ES:

• Полное устранение риска быстрого засорения промышленных форсунок, клапанов и теплообменных контуров липкой механической грязью.
• Устранение невозможности автоматической промывки дисков из-за хронически низкого или нестабильного давления в общезаводской сети.
• Минимизация вмешательства технического персонала в процесс обслуживания системы механической префильтрации благодаря полной автоматизации процесса и отсутствию расходных картриджей или мешков.

1. Входит ли насос и емкость для промывки в комплект поставки?

Нет, система ADF 216A-ES поставляется как готовый инженерный функциональный блок (фильтрационные колбы, управляющие трехходовые клапаны, входной/выходной коллекторы, датчик перепада давления и автоматический пульт управления). Накопительная емкость для чистой воды и отдельный промывочный насос обратного тока подбираются нашими инженерами и докупаются отдельно под конкретные гидравлические нужды вашего объекта.

2. Какое минимальное давление нужно для работы системы?

Благодаря технологии промывки от внешнего источника (External Source), рабочее давление в исходной магистрали объекта может быть минимальным — всего от 0,5–0,7 бар. Это является ключевым преимуществом над стандартными моделями дисковых фильтров, которым для качественного разжимания дисков и преодоления сопротивления пружины во время самоочистки обязательно нужно не менее 1,5–2,5 бар.

3. Как часто нужно заменять фильтрующие диски в колбах?

Благодаря использованию премиального первичного инженерного пластика Azud, диски имеют чрезвычайно высокую механическую и абразивную износостойкость. При соблюдении правил эксплуатации и профилактическом замачивании дисков в слабом растворе кислоты (раз в 3 месяца для снятия кальциевого или железистого налета), они не требуют замены в течение многих лет (номинальный ресурс более 10 лет).

4. Можно ли настроить запуск цикла промывки в ручном режиме?

Да, фирменный промышленный контроллер полностью управляет процессом и поддерживает три взаимозаменяемых режима запуска регенерации: автоматически по сигналу датчика перепада давления (DP), по заданному интервалу времени (таймером) или в любой момент в ручном режиме непосредственно через удобный интерфейс управления на пульте автоматики.
