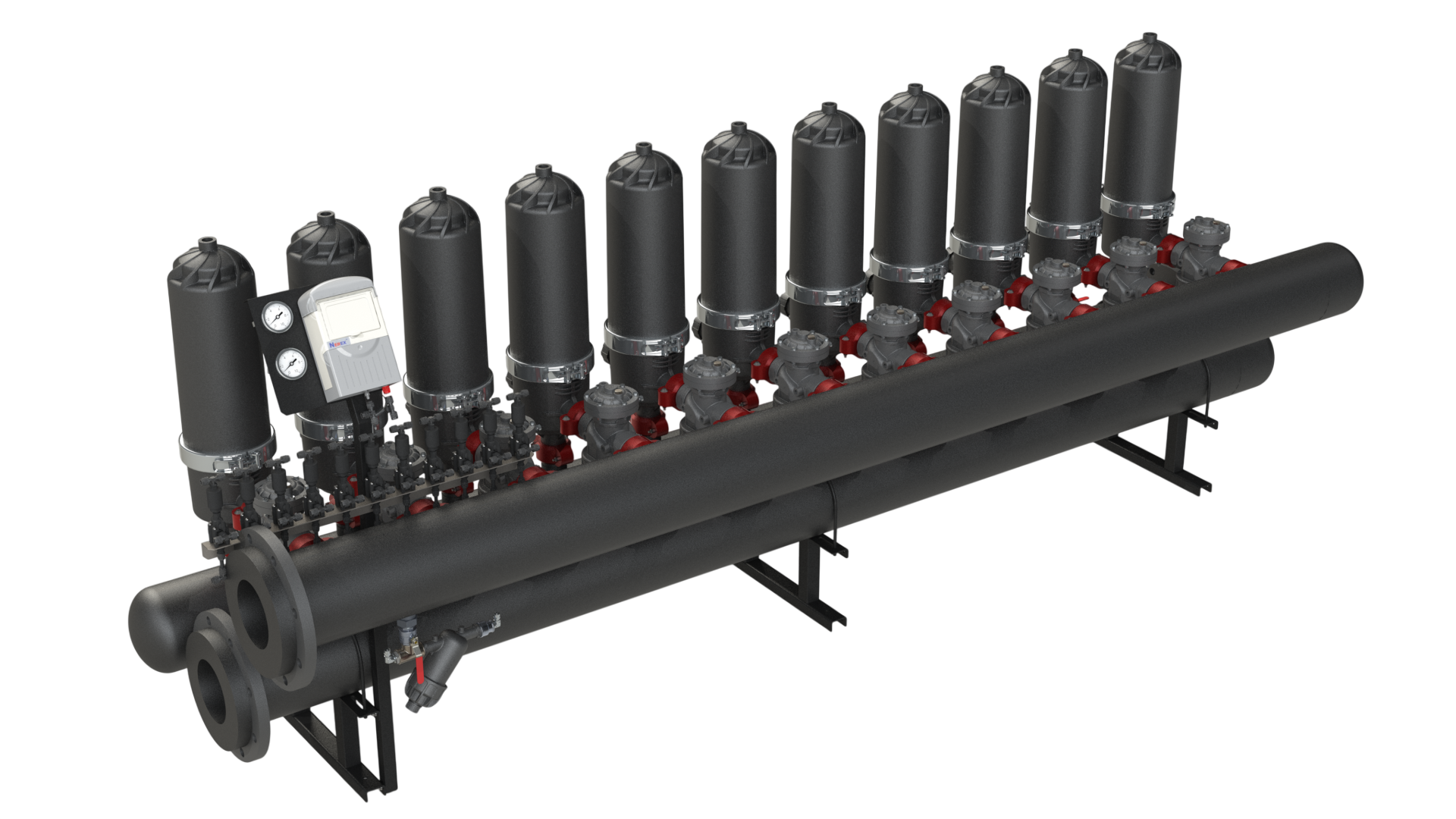

ADF 1116R-S — это мощная промышленная автоматическая дисковая фильтрационная установка параллельного одиннадцатимодульного исполнения, предназначенная для непрерывной механической очистки больших и сверхбольших объемов воды от песка, ила, ржавчины, окалины, глинистых суспензий и других нерастворимых примесей. Система укомплектована одиннадцатью фильтрационными колбами стандартного индустриального размера серии 16 с общей полезной площадью фильтрации 18 040 см² (по 1640 см² на каждый рабочий модуль). Благодаря оптимизированной одиннадцатимодульной архитектуре, данная модель обеспечивает стабильную и бесперебойную работу инженерных сетей предприятия при номинальной производительности до 275 м³/ч (при рейтинге фильтрации 130 мкм и минимальной грязевой нагрузке), надежно защищая технологические узлы от механического и абразивного износа.

Данная модель относится к специализированной линейке Megaflow (маркировка R), где ключевым инженерным приоритетом является достижение максимальной капитальной выгоды и доступной стоимости оборудования. Использование надежных промышленных комплектующих из качественного вторичного пластика высокой плотности позволяет существенно снизить капитальные затраты (CAPEX) на закупку оборудования без потери общей гидравлической эффективности очистки. Это делает систему наиболее рациональным и выгодным выбором для масштабных бюджетных проектов, где требуется надежная автоматизация процессов фильтрации при оптимальных инвестициях. Цена оборудования не является фиксированной и рассчитывается индивидуально под конкретные инженерные требования вашего технологического проекта.

Система ADF 1116R-S функционирует полностью в автоматическом режиме, обеспечивая непрерывный и стабильный цикл очистки без остановки подачи отфильтрованной воды на объект за счет последовательной гидродинамической регенерации модулей:

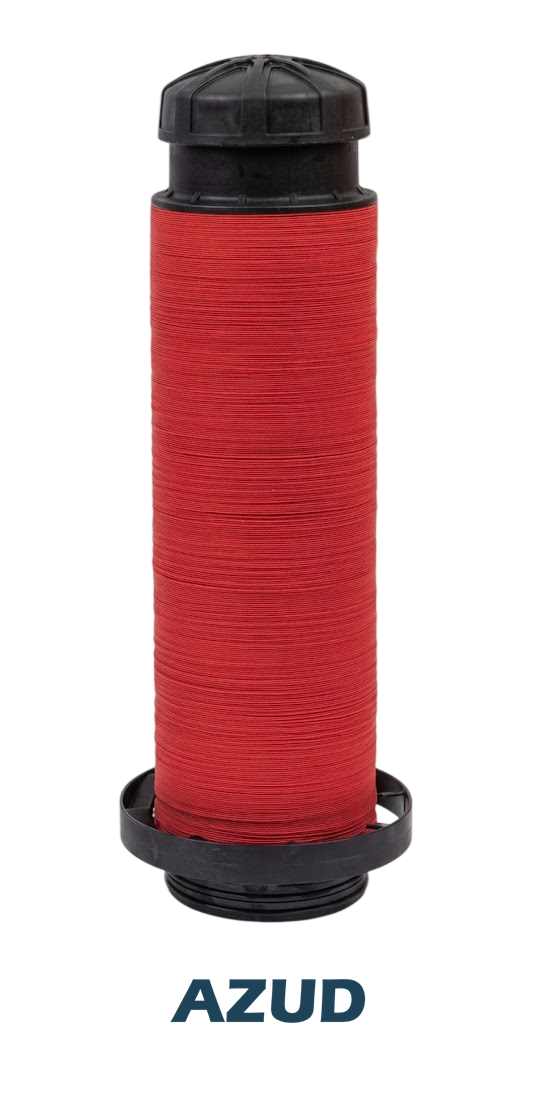

• Процесс фильтрации: Исходная сырая вода под давлением поступает через входной магистральный коллектор и параллельно распределяется по 11 фильтрационным модулям. Очистка воды происходит при ее прохождении в направлении снаружи внутрь сквозь пакет специальных полимерных дисков с диагональными канавками. При сжатии дисков образуется плотная объемная сетчатая структура (3D-фильтрация). Глубокий лабиринт канавок надежно задерживает механические загрязнения как на поверхности, так и в самой глубине пакета дисков. Очищенная вода собирается во внутренней полости и выходит через магистральный выходной коллектор к потребителю.
• Контроль загрязнения: Промышленный контроллер (на базе интеллектуального реле Siemens LOGO!) с помощью датчиков дифференциального давления постоянно отслеживает и мониторит перепад давления между входным и выходным коллекторами системы. По мере накопления грязи в лабиринтах ламелей растет гидравлическое сопротивление станции.
• Автоматическая промывка: При достижении заданного порога перепада давления (обычно 0,5–0,7 бар) или по настроенному временному таймеру автоматически запускается циклический режим регенерации. Фильтрационные колбы промываются последовательно и строго по очереди (по одной колбе за такт). Автоматический трехходовой гидравлический клапан первого модуля переключает поток, перекрывая вход грязной воды и открывая линию сброса в дренаж. Направление движения воды внутри колбы меняется на противоположное. Внутренний гидравлический поршень отпускает дисковый пакет, пружина ослабевает, и пакет дисков полностью разжимается. Высокоскоростные струи воды под давлением вырываются через внутренние форсунки, заставляя диски стремительно вращаться вокруг своей оси. Накопленная грязь полностью вымывается из канавок и сбрасывается в дренаж через сбросной патрубок в течение 25–30 секунд. В это время остальные 10 колб продолжают работать в штатном сервисном режиме, обеспечивая непрерывное водоснабжение объекта чистой водой и питая промывочный поток для соседнего модуля. После этого system последовательно переходит к промывке следующей колбы, гарантируя бесперебойную работу в режиме 24/7.

• Высокая капитальная и экономическая эффективность: Использование промышленных комплектующих индустриальной серии Megaflow R из качественного вторичного пластика высокой плотности обеспечивает лучшую и наиболее конкурентную цену на рынке для систем такой высокой мощности, существенно оптимизируя капитальные затраты (CAPEX) проекта.
• Высокая индустриальная мощность: Наличие одиннадцати параллельных фильтрационных модулей суммарно обеспечивает внушительную рабочую площадь фильтрации (18 040 см²), что позволяет стабильно, беспрепятственно и надежно обрабатывать большие объемы воды до 275 м³/ч.
• Полная автоматизация процесса: Станция работает полностью автономно с помощью модульного контроллера Siemens LOGO!, что полностью минимизирует любой человеческий фактор, исключает ошибки технического персонала и сводит к минимуму текущие затраты на сервисное обслуживание.
• Рейтинг фильтрации Megaflow: Полная инженерная гибкость благодаря возможности выбора и установки дисков с точностью механической очистки в широком диапазоне от 20 до 200 микрон, в зависимости от фракционного состава примесей.
• Универсальность и автономность питания: Современный пульт управления поддерживает комбинированное питание AC/DC и может работать как от стандартной сети 220V, так и полностью автономно от батареек, что является критическим инженерным преимуществом для удаленных аграрных участков и полей.

Модель ADF 1116R-S специально ориентирована на масштабные инженерные задачи механической водоподготовки в агросекторе, промышленности и муниципальном хозяйстве, где необходимо качественно обрабатывать сотни кубических метров воды в час при фиксированном или ограниченном бюджете.

Типичные сценарии применения:

• Масштабное орошение и агрохолдинги: Высокоэффективная механическая очистка больших объемов воды, забираемой из скважин или открытых поверхностных водоемов, для надежной защиты разветвленных магистральных инженерных систем капельного полива и спринклерного орошения на больших площадях от забивания форсунок песком, илом и органикой.
• Промышленность и энергетика: Предварительная и стадийная фильтрация технической и оборотной воды для защиты замкнутых охлаждающих контуров, крупных промышленных теплообменников, градирен большой мощности и сопел от заростания механическими отложениями.
• Муниципальные водоканалы и водозаборы: Механическая очистка воды из скважин или открытых источников для обеспечения муниципальных нужд, на станциях централизованной водоподготовки и на узлах ввода в крупные жилые массивы.
• Защита технологий и инженерных узлов: Удаление абразивных частиц (песка, окалины) для полного предотвращения преждевременного износа рабочих колес, сальников и внутренних узлов крупного насосного оборудование, запорно-регулирующей арматуры и линий распыления на крупных предприятиях.

1. Какое минимальное давление необходимо для работы ADF 1116R-S?

В отличие от премиальных систем Azud, где для самоочистки достаточно меньшего давления (от 1,5–2 бар), промышленные модели на комплектующих Megaflow серии «R» требуют стабильного входного гидравлического давления не менее 2,5–3 бар непосредственно во время сервисного цикла промывки. Это критически необходимо для того, чтобы внутренний гидравлический поршень смог полностью преодолеть сопротивление зажимной пружины, надежно разжать пакет дисков и обеспечить их качественное отмывание высокоскоростными струями воды из форсунок.

2. Чем комплектация «R» (Megaflow) отличается от «A» (Azud)?

Маркировка «R» (Megaflow) указывает на инженерный приоритет максимальной доступности оборудования по цене и использование в производстве вторичного пластика высокой плотности, что существенно экономит капитальный бюджет проекта. Серия «A» (Azud) означает премиальный инженерный класс: корпуса изготавливаются строго из первичного армированного стекловолокном полиамида, системы оснащены запатентованной центробежной технологией Helix (крыльчатка для закручивания потока) и имеют более низкий порог давления для регенерации (от 1,5–2 бар).

3. Какова точная комплектация установки?

Установка поставляется в полном заводском сборе на прочной металличественной опорной стойке с антикоррозийным покрытием. В комплект поставки входят 11 фильтрационных колб серии 16, сборные магистральные коллекторы (входной, выходной и дренажный), автоматические трехходовые гидравлические клапаны промывки, соленоиды управления и пульт автоматического контроля в защищенном корпусе с поддержкой комбинированного питания AC/DC.

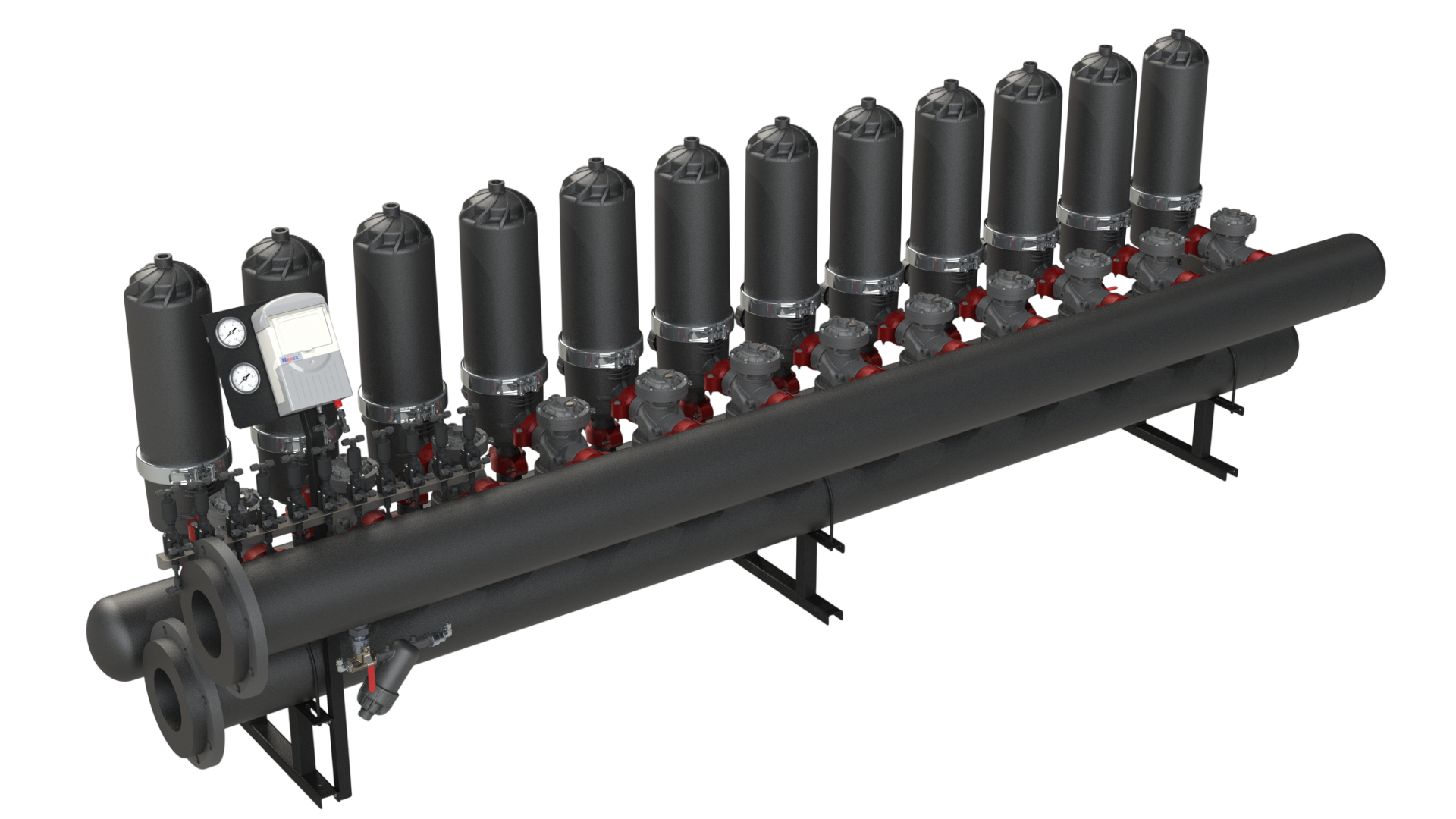

4. Можно ли масштабировать систему в дальнейшем в случае расширения объекта?

Да, модульная архитектура и особая конфигурация сборных магистральных коллекторов линейки ADF позволяют капиталосберегающим путем наращивать общее количество фильтрационных колб (например, путем последовательного расширения до модели 1216R-S) для пропорционального увеличения общей инженерной производительности объекта без капитальной перестройки всего инженерного узла.
