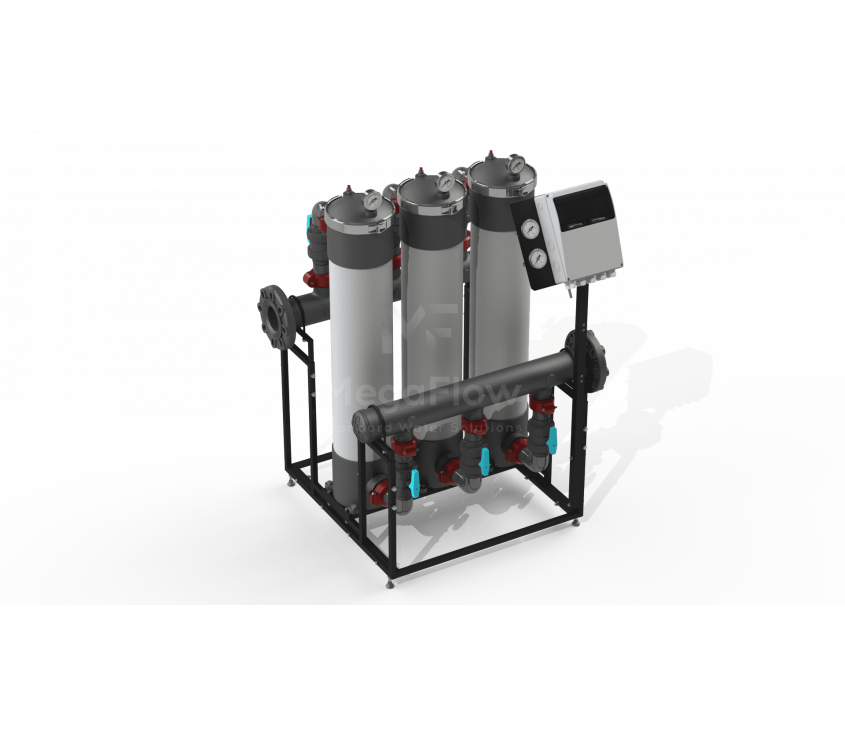

Станція фільтрації MegaFlow ABF 341R-S

MegaFlow ABF 341— це високопродуктивна промислова станція для механічної очистки води та технологічних рідин. Абревіатура "341" визначає конфігурацію магістралі: установка складається з трьох паралельних колб, кожна з яких має площу фільтрації 4100 см² (загальна робоча площа системи становить 12 300 см²).

Рішення розроблене для об'єктів із великими витратами води, де потрібна точна фільтрація від завислих речовин (рейтинг 1–200 мкм) та безперервність технологічного процесу. Обладнання виготовляється з нержавіючої сталі (AISI 304 або AISI 316) і комплектується електронним контролером для моніторингу стану фільтрувальних елементів.

Вода подається на загальний вхідний колектор, після чого розподіляється між активними колбами. Проходячи через фільтрувальні мішки, потік очищується від іржі, піску, мулу чи інших механічних домішок, які затримуються всередині мішка.

Станція ABF 341R-S оснащена системою контролю перепаду тиску (дифманометрами) та електронним контролером:

• Контролер постійно аналізує різницю тиску між вхідним та вихідним колекторами.
• При забиванні мішків опір зростає. Коли перепад тиску досягає робочої межі (0,6–0,8 бара), контролер активує світлозвуковий сигнал.
• Оператор отримує точну вказівку про необхідність обслуговування. За допомогою запірної арматури він перемикає потік на резервну колбу (або залишає працювати інші).
• Забруднена колба ізолюється, тиск скидається, після чого оператор замінює мішок (розмір 2) без зупинки загального водопостачання.

Впровадження станції MegaFlow ABF 341R-S у технологічну схему дає підприємству конкретні експлуатаційні вигоди:

• Гнучке масштабування потоку: Ви можете використовувати схему "2 в роботі + 1 у резерві" для безперервного циклу, або запустити всі 3 колби одночасно для покриття пікових сезонних навантажень.
• Захист обладнання: Контролер виключає людський фактор. Сигналізація спрацьовує до того, як надмірний тиск розірве мішок і випустить бруд у чисту магістраль.
• Нульовий час простою: Заміна мішків відбувається по черзі. Лінія не зупиняється, насоси продовжують працювати.
• Мічність та стійкість: Робочий тиск системи — до 10 бар. Нержавіюче виконання дозволяє фільтрувати агресивні середовища, луги, розчинники чи гарячу воду.

Мішечний фільтр на 3 колби встановлюється там, де об'єм води завеликий для одинарних фільтрів, а зупинка потоку призводить до фінансових втрат.

Типові сценарії використання:

• Промислова водопідготовка: Захист високопродуктивних систем зворотного осмосу (RO) та ультрафільтрації від механічного пошкодження мембран.
• Агросектор: Фільтрація води з відкритих водойм для масштабних систем крапельного зрошення (захист крапельниць від замулювання).
• Теплоенергетика: Очистка великих об'ємів оборотної води в градірнях та системах охолодження від окалини.
• Харчова галузь: Фінішна очистка сиропів, олій, питної води перед лініями розливу.

1. Чи можна автоматизувати перемикання кранів на цій установці?
Базова модель ABF 341 передбачає ручне перемикання потоків після сигналу контролера. Це робить систему простішою в обслуговуванні та дешевшою. За потреби встановлення пневматичних або електроприводів, обговоріть це з нашими інженерами під час замовлення.

2. Яка продуктивність системи на 3 колби?
Продуктивність залежить від тонкощі фільтрації та типу рідини. При використанні мішків на 5–10 мкм і паралельній роботі всіх трьох колб, станція здатна обробляти від 60 до 100 м³/год і більше.

3. З яких матеріалів виготовлені мішки для MegaFlow ABF 341R-S?
Ми комплектуємо станції змінними мішками з поліпропілену (для холодної та теплої води) або поліестеру (для середовищ із температурою до 150 °C).

4. Що буде, якщо проігнорувати сигнал контролера?
Якщо перепад тиску перевищить 1,2–1,5 бара, ефективність роботи магістральних насосів різко впаде через гідравлічний опір, а фільтрувальний мішок може деформуватися або розірватися. Тому своєчасна реакція на сигнал є обов'язковою.
