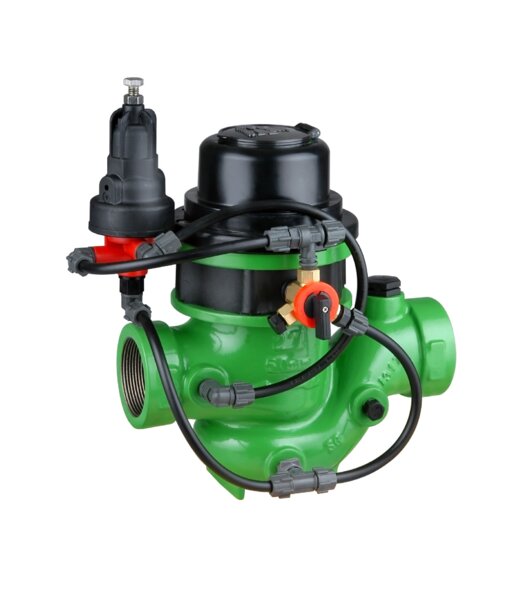

Bermad IR-920 (серия 900) — это комбинированный промышленный гидрометр, который объединяет в одном корпусе турбинный водосчетчик типа Вольтмана и гидравлический регулирующий клапан с мембранным приводом.

Главная задача этого оборудования — снижение высокого входного давления до стабильного заданного уровня "после себя" (Downstream Pressure, P2) с одновременным точным учетом накопленного объема израсходованной воды. Устройство защищает трубопровод, распределительные сети и смежное оборудование от избыточного давления, гарантируя стабильную работу системы.

Редукционный гидрометр для трубопровода функционирует автономно, используя для управления энергию рабочей среды — линейное давление воды.

• Управляющий контур оснащен пилотным регулятором (Pressure Reducing Pilot), который гидравлически связан с камерой управления гидрометра через ручной селектор.
• Если селектор переведен в режим AUTO, пилот непрерывно отслеживает давление после клапана. Если давление "после себя" (P2) превышает установленный уровень, пилот подает команду в камеру управления, и гидрометр прикрывается (дросселирует), снижая напор до нормы.
• Если линейное давление на входе падает ниже заданной отметки, гидрометр полностью открывается, чтобы свободно пропустить поток с минимальными потерями.
• Учет объема воды осуществляется через изолированный от жидкости (вакуумный) магнитный регистр, что гарантирует сухость шестеренчатого механизма и точность измерений.

• Концепция "All-in-One" (Экономия пространства): Интеграция водосчетчика и редукционного клапана в одном узле значительно сокращает габариты инженерной обвязки, снижает общую стоимость проекта и упрощает дальнейшее сервисное обслуживание.
• Компактный монтаж без успокоительных участков: Благодаря встроенным выпрямителям потока на входе и выходе, устройство сохраняет заявленную точность измерения даже при установке без длинных прямых отрезков трубы.
• Точность настройки под объект: Доступны четыре сменные пружины пилота для разных диапазонов редуцирования давления: зеленая (0.2–1.7 бар), серая (0.5–3.0 бар), натуральная (0.8–6.5 бар) и сине-белая (1.0–10.0 бар).
• Интеграция в системы телеметрии: Гидрометр поддерживает установку одинарного или комбинированного герконового (Reed-switch) импульсного выхода для передачи данных о расходе в системы диспетчеризации и контроля утечек.

Гидрометр воды Bermad IR-920 применяется в аграрном секторе, промышленности и инфраструктуре водоканалов для решения следующих задач:

• Системы орошения с переменным давлением: Стабилизирует давление на поливных блоках, расположенных в условиях перепада высот, гарантируя равномерный вылив воды из капельной ленты или дождевателей независимо от колебаний давления на насосной станции.
• Защита распределительных сетей: Снижает избыточное давление перед чувствительным оборудованием (фильтрами, клапанами низшего класса), предотвращая гидроудары и разрывы магистралей.
• Волюметрическое орошение (Volumetric Irrigation): Обеспечивает подачу строго заданного объема воды под стабильным напором для точного соблюдения агрономических норм.

Нуждаетесь в дистанционном управлении и точном учете воды в одном компактном устройстве?

Обратитесь в инженерный отдел Megaflow. Мы поможем подобрать управляемый гидрометр Bermad, проконсультируем по настройке соленоида и интеграции счетчика в вашу систему автоматизации

1. Какое рабочее давление поддерживает этот промышленный гидрометр?

Рабочее давление системы составляет от 0.5 до 10 бар, а корпус, изготовленный из ковкого чугуна (Ductile Iron), выдерживает максимальное номинальное давление (Pressure Rating) 10 бар.

2. Нужно ли электропитание для редуцирования давления?

Нет, контур регулирования давления работает исключительно за счет гидравлики трубопровода. Ручной селектор на клапане позволяет управлять режимами без подключения к электросети.

3. Какова максимальная пропускная способность устройства и точность измерения?

Постоянный номинальный расход (Q3) составляет 40 м³/ч для модели 2" (DN50), 100 м³/ч для 3" (DN80) и 160 м³/ч для 4" (DN100). Точность измерения в рабочем диапазоне составляет ±2%.
